Построение мультисервисных сетей

СОДЕРЖАНИЕ

Введение

Глава 1. Технический отчет

.1 Краткая характеристика профессиональной деятельности предприятия

.2 Монтаж и настройка сетей проводного и беспроводного абонентского доступа

.3 Работы с сетевыми протоколами

.4 Работоспособность оборудования мультисервисных сетей

.5 Монтаж и первичная инсталляция компьютерных сетей

.6 Администрирование сетевого оборудования

Глава 2. Построение мультисервисных сетей связи

.1 Принципы модернизации местных транспортных (первичных) сетей. Общие положения

.2 Транспортные сети в городах

.3 Транспортные сети в сельской местности

.4 Принципы модернизации местных коммутируемых (вторичных) сетей. Общие положения

.5 Городские телефонные сети

.6 Построение мультисервисных сетей

.7 Мультиплексор FG-FOM155L2

Заключение

Использование источников

ВВЕДЕНИЕ

Современный мир немыслим без связи. А для подвижного мира надежная связь просто жизненно необходима. За последние годы мировая, а в частности Российская телекоммуникационная отрасль развивается с повышенным темпом, что является лучшим результатом среди всех отраслей экономики. Спрос на стационарную, радио связь, а также на высокоскоростной доступ в Интернет и другие широкополосные услуги улучшает развитие телекоммуникационных сетей.

Увеличился спрос на мобильную связь, введены новые услуги - интерактивные игры, IP- телефония, видео по требованию и другое могут приносить существенные доходы оператору.

Основной задачей Минсвязи Российской Федерации на период улучшения в сфере услуг - это формирование универсальной услуги, обеспечение ею всех жителей страны по доступным ценам и тем самым полная ликвидация очереди на установку телефонов, телефонизация населенных пунктов, где еще отсутствуют средства связи. Обращая внимание на чрезвычайную важность добавки универсальных услуг, вопрос о них среди других важных вопросов рассматривается на заседании Правительства Российской Федерации.

Основная тенденция развития сетей электросвязи в России и в мире - их цифровизация на основе цифровых коммутационных систем и цифровых систем передачи.

Главным направлением цифровизации отраслевой телекоммуникационной сети является воспроизведение коренных преобразований в области УКВ радиосетей - переход от аналоговых технологических УКВ радиосетей нижних уровней управления к цифровым радиосетям.

Актуальностью данной работы является закрытия модуля, освоения теоретических знаний с использованием практических. Сети связи находятся в процессе постоянного развития. Происходит переход от аналоговых сетей связи на цифровые.

Преимуществами цифровых систем передачи над аналоговыми системами являются: надежность передачи данных, а так же высокая помехоустойчивость, хранение данных на высочайшем уровне, минимизация возникновения ошибок при обработке, передачи, коммутации (связи) данных.

Целями производственной практики по профилю специальности 210723 являются комплексное освоение всех видов профессиональной деятельности, формирование общих и профессиональных компетенций, также приобретение необходимых умений и опыта практической работы студентами 3 курса.

Задачами производственной практики по профилю специальности 210723 являются приобретение студентами профессиональных умений, закрепление, расширение и систематизация знаний, полученных при изучении Профессионального модуля ПМ 01 ОПОП СПО, предусмотренных ФГОС СПО и приобретения профессиональных навыков и умений по видам профессиональной деятельности конкретного предприятия, учреждения, организации связи.

ГЛАВА 1. ТЕХНИЧЕСКИЙ ОТЧЕТ

1.1 Краткая характеристика профессиональной деятельности предприятия

ОАО «Ростелеком» - крупнейшая компания связи России, национальный оператор междугородной и международной электросвязи. Компания обладает собственной разветвленной сетью высококачественных цифровых каналов по всей территории России, предоставляет международную связь более чем с 70 странами мира, взаимодействует с более чем 290 зарубежными администрациями и операторами связи. Решением Министерства РФ по связи и информатизации на ОАО «Ростелеком» возложено централизованное управление первичной магистральной сетью, международной и междугородной вторичными телефонными сетями и сетями документальной электросвязи общего пользования на территории России. По решению правительства России «Ростелеком» вошел в состав учрежденной в 1994 г. холдинговой компании «Связьинвест».

ОАО «Ростелеком» эксплуатирует мощную транспортную телекоммуникационную сеть на всей территории Российской Федерации. Протяженность магистральных линий связи составляет более 200 тыс. км, из них 40 тыс. - современные цифровые линии передач. Компания обеспечивает передачу основной доли междугородного и международного трафика, а также работу наземной сети телевизионных и радиовещательных каналов. АО "Ростелеком" является основным оператором, оказывающим услуги международной и междугородной связи в России и осуществляющим пропуск международного и междугородного трафика каждому из 89 региональных операторов связи России.

1.2 Монтаж и настройка сетей проводного и беспроводного абонентского доступа

Современные локальные сети бывают двух видов: проводные или беспроводные.

-В проводных ЛВС используется кабель UTP. Распределение сигнала происходит с помощью свитчей.

В беспроводной сети используется передающая сигнал точка доступа, а в компьютерах используются сетевые адаптеры, принимающие беспроводной сигнал.

Обслуживание современных локальных сетей с одной стороны проще, с другой гораздо сложнее, чем на заре становления данного сервиса.

Сравнительная простота обслуживания является следствием того, что физически построение современных ЛВС более надежное в части исполнения обжима концов кабеля и более интеллектуального распределения сигнала активным сетевым оборудованием. Также появился протокол DHCP, который позволяет раздавать IP адреса автоматически.

Сложность обслуживания локальной сети состоит в том, что в проводных сетях используется более сложное активное оборудование, появились новый вид сети - беспроводной. Для полноценного обслуживания ЛВС требуется гораздо больше знаний, чем раньше.

Например, для беспроводной сети необходимо следить, чтобы обмен данными происходил на определенной частоте, которую не занимают другие сети, проводить комплекс мероприятий для обеспечения защищенности сети (это касается и проводных сетей).

Как итог вышеизложенного текста можно отметить, что при обслуживании локальных сетей всегда есть свои трудности и легкие стороны, которые с течением времени видоизменяются ввиду эволюционного развития технической части и требований к выполняемым задачам.

Монтаж сети обычно не вызывает трудности на бумаге, так как традиционно применяется топология - звезда. Многие фирмы, пытаясь сэкономить средства, прокладывают сети своими силами и результаты такой "прокладки" далеко не всегда соответствуют предъявляемым требованиям в отношении правил прокладывания сетей.

К преимуществам проводных сетей можно отнести:

-устойчивость к внешним помехам при условии аккуратной прокладки и настройки сети

а также возможность переноса и переустановки офисной АТС при переезде в новый офис, где можно задействовать имеющуюся проводку

В то же время, если проектирование и прокладка сети были осуществлены не корректно - это может вызвать ряд проблем со связью.

В таких случаях проявляется очевидное преимущество беспроводных технологий для абонента, особенно если необходим устойчивый и высокоскоростной интернет - не надо тянуть кабель, что ускоряет и упрощает подключение. В нынешней ситуации беспроводные сети имеют очень большой потенциал для развития в России.

1.3 Работы с сетевыми протоколами

Сетевой протокол - правила и технические процедуры, позволяющие компьютерам, объединенным в сеть, осуществлять соединение и обмен данными. Три основные момента, касающиеся протоколов:

Существует множество протоколов. И хотя все они участвуют в реализации связи, каждый протокол имеет различные цели, выполняет различные задачи.

Протоколы работают на разных уровнях модели OSI . Функции протокола определяются уровнем, на котором он работает.

Несколько протоколов могут работать совместно. В этом случае они образуют так называемый стэк протоколов или набор протоколов.

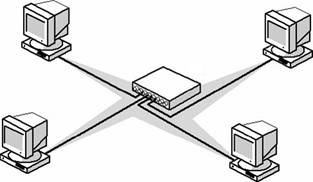

Рис. 1.3.1-Немаршрутизируемые протоколы

Немаршрутизируемые протоколы - могут обеспечить связь между компьютерами только внутри локальной сети

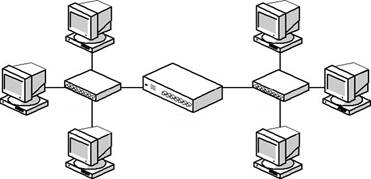

Рис. 1.3.2-Маршрутизируемые протоколы

Маршрутизируемые протоколы

могут обеспечить связь между компьютерами внутри локальной сети

могут обеспечить связь между локальными сетями (между компьютерами из разных локальных сетей)

Сетевая модель OSI (эталонная модель взаимодействия открытых систем - англ. Open Systems Interconnection Reference Model-OSI) - абстрактная модель для сетевых коммуникаций и разработки сетевых протоколов.

Назначение модели OSI состоит в обобщенном представлении средств сетевого взаимодействия. Для наглядности процесс работы сети разделен на семь уровней. В верхней части модели располагается приложение, которому нужен доступ к сети, в нижней - сетевая среда передачи данных. По мере того, как данные продвигаются от уровня к уровню вниз, действующие на этих уровнях протоколы постепенно подготавливают эти данные для передачи по сети. Каждый уровень обслуживает свою часть процесса взаимодействия.

1. Прикладной уровень (Application Layer)

. Уровень представления (Presentation Layer)

. Сеансовый уровень (Session Layer)

. Транспортный уровень (Transport Layer)

. Сетевой уровень (Network Layer)

. Канальный уровень (Data-Link Layer)

. Физический уровень (Physical Layer)

Имеет дело с передачей битов по физическим каналам связи (различные типы кабелей, беспроводные каналы). На этом уровне определяется тип сигнала для передачи данных по сетевой среде (электрический сигнал, световой импульс и т.д.) и его характеристики (уровень, частота и т.д).

. Канальный уровень (Data-Link Layer)

Основные функции протокола канального уровня:

А. Формирование кадра (пакета) для передачи по сети. Протокол канального уровня добавляет к данным полученным от сетевого уровня заголовок и трейлер, превращая их в кадр. В заголовке содержатся адреса системы-отправителя и системы получателя пакета. Это так называемые аппаратные адреса или MAC-адреса, присвоенные сетевым адаптерам на заводе изготовителе (MAC - Media Access Control - управление доступом к среде).

Б. Реализация механизма контроля доступа к среде (методы доступа CSMA/CD, CSMA/CA, Token Passing и др). Функции протокола канального уровня реализуются сетевыми адаптерами и их драйверами.

. Сетевой уровень (Network Layer)

Протоколы сетевого уровня обеспечивают «сквозную» передачу пакета от передающего до принимающего компьютера (end-to-end). При этом передатчик и приемник могут находится в одной ЛВС или в разных ЛВС, соединенных между собой специальными устройствами - маршрутизаторами (шлюзами). Пример: протокол сетевого уровня - IP (Internet Protocol), который входит в стек протоколов TCP/IP.

. Транспортный уровень (Transport Layer)

Протоколы транспортного уровня обеспечивают приложениям ту степень надежности доставки сообщения, которая им требуется. Существует два типа протоколов транспортного уровня:

А. Протоколы ориентированные на соединение (connection-oriented) Такие протоколы перед передачей данных обмениваются сообщениями, чтобы установить связь друг с другом. После установки связи выполняется передача, а затем протоколы обмениваются сообщениями о доставке пакета. Пример: протокол ТСР (Transmission Control Protocol) - входит в стек протоколов TCP/IP, обеспечивает приложениям гарантированную доставку данных с подтверждением приема, обнаружением и коррекцией ошибок.

Б. Протоколы не ориентированные на соединение (connectionless) Передают информацию целевой системе не проверяя готова ли она к приему и существует ли она вообще Пример: протокол UDР (User Datagram Protocol) - входит в стек протоколов TCP/IP, не обеспечивает приложениям гарантированную доставку данных.

. Сеансовый уровень (Session Layer)

Обеспечивает процесс взаимодействия сторон, фиксирует какая из сторон сейчас является активной и предоставляет средства синхронизации сеанса. Эти средства позволяют в ходе длинных передач сохранять информацию о состоянии этих передач в виде контрольных точек, чтобы в случае отказа можно было вернуться назад к последней контрольной точке, а не начинать все сначала. Этот уровень редко реализуется в виде отдельных протоколов. Функции этого уровня часто объединяют с функциями прикладного уровня и реализуют в одном протоколе.

. Уровень представления (Presentation Layer)

На этом уровне выполняется функция трансляции синтаксиса между различными системами (например, различная кодировка символов в разных системах - ASCII и EBCDIC).

. Прикладной уровень (Application Layer)

Это набор разнообразных протоколов, с помощью которых пользователи сети получают доступ к ресурсам, таким как файлы, принтеры, гипертекстовые документы, а также организуют свою совместную работу, например, по протоколу электронной почты. Единица данных, которой оперирует прикладной уровень, обычно называется сообщением.\

1.4 Работоспособность оборудования мультисервисных сетей

В настоящее время построение мультисервисных сетей с интеграцией различных услуг является одним из наиболее перспективных направлений развития корпоративных сетей. Основная задача мультисервисных сетей заключается в обеспечении сосуществования и взаимодействия разнородных коммуникационных подсистем в единой транспортной среде, когда для передачи обычного трафика (данных) и трафика реального времени (голоса и видео) используется единая инфраструктура.

При создании мультисервисной сети достигается:

-Сокращение расходов на каналы связи;

Сокращение расходов на администрирование и поддержание работоспособности сети, уменьшение совокупной стоимости владения (TCO);

Возможность проведения единой административно-технической политики в области информационного обмена;

Увеличение конкурентоспособности организации за счет введения в операционную деятельность новых корпоративных сервисов и приложений и, как следствие, повышения производительности труда сотрудников.

При построение мультисервисных сетей накоплен богатый интеграционный опыт создания крупных корпоративных сетей, в том числе для корпораций национального масштаба и государственных учреждений с филиалами во всех субъектах РФ, объединенными в единую сеть с интеграцией услуг. Учитывая все типы трафика в каждом конкретном проекте, и принимая во внимание конкретные бизнес-требования заказчика, специалисты наиболее современные решения, отвечающие всем требованиям по функциональности, возможности расширения, экономичности и управляемости. И во многих случаях самым эффективным решением создания корпоративной инфраструктуры становится мультисервисная сеть, которая упрощает внедрение новых конвергентных приложений и может подстраиваться под постоянно меняющиеся бизнес-требования за счет интеллектуальной адаптивности и масштабируемости.
