П р и м е ч а н и е . При напластовании различных видов грунта крутизну откосов для всех пластов надлежит назначать по наиболее слабому виду грунта, т.е. грунту, требующему наиболее пологий откос.

Определив высоту откоса (Hотк.)=(Hкр.–Hкотл.) в каждом углу здания можно рассчитать значение заложения откоса (Lотк) в этих углах в соответствии с табличной крутизной по следующей формуле: L отк. = Hотк. х m.

Крутизна откоса 1: m принимается общей для всего котлована по преобладающему виду грунта (рис.7).

Примерный объем котлована можно получить по упрощенной формуле:

V= [ Σ(Hотк.) /n] (Sв.+ Sн.)/2, где

Σ(Hотк.) – суммарное значение высоты откоса по углам здания; n – количество углов у здания;

Sв. – площадь котлована по верхнему обрезу откосов;

Sн. - площадь котлована по нижнему обрезу откосов.

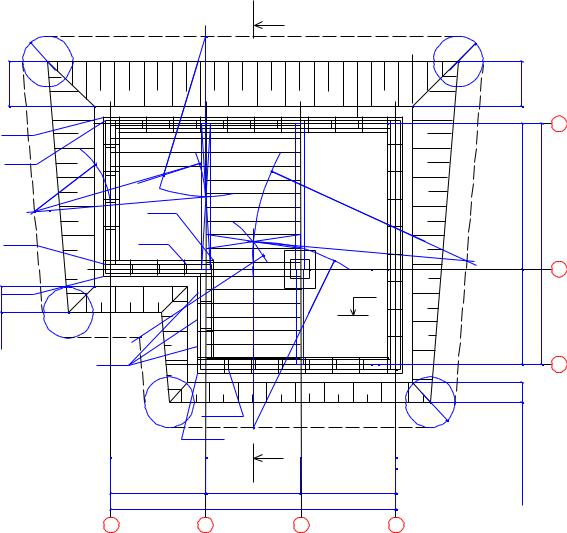

План котлована в расчетно-графической работе можно совместить с монтажным планом подземной части здания в М1:200 (рис.1), где показаны раскладка

сборных элементов фундаментов, порядок их монтажа и схема движения монтажного крана со основными стоянками. Стоянки крана назначаются с таким расчетом, чтобы обеспечить монтаж всех элементов. (рис.6). На плане сборные элементы должны быть замаркированы и указан порядок их установки : ( фп- 1).

3

где, фп-1 – марка элемента; 3 - порядковый номер установки элемента.

16

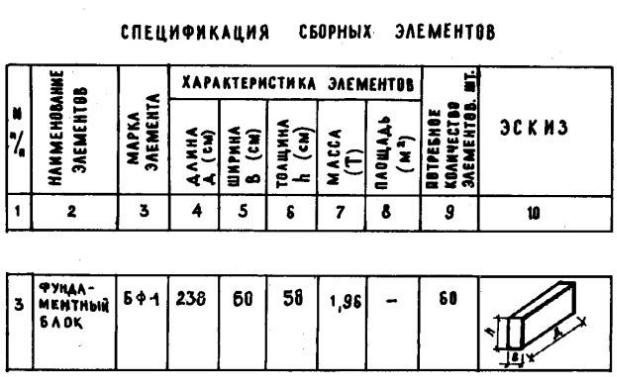

Подсчет объемов работ производят по планам (рис.6) и разрезам подземной части здания в М 1:200 (рис.7), на которых показана раскладка сборных элементов. На их основании составляется спецификация в единицах измерения, принятых в ЕНиР (табл.2).

Таблица 2

При подсчете объемов работ по электросварке монтажных стыков длину сварного шва для одного элемента каркасного здания принимается в среднем 0,5м, а бескаркасных

– 0,25м.

Маркировать сборные элементы рекомендуется первыми буквами названия элемента с порядковым номером, который указывает на изменение его линейных параметров см. п.2.3.

2.3 Принципы выбора монтажных кранов для возведения подземной части

здания

Выбор типа и параметров монтажных кранов зависит от размеров плана и конструктивного решения подземной части здания, а также от массы и расположения монтируемых элементов. Монтажную схему (рис.6) работы кранов и их количество определяют, исходя из общего объема работ, заданных сроков, степени стесненности строительной площадки и с учетом градостроительной ситуации.

Для возведения подземной части здания, как правило, применяют самоходные стреловые краны из-за их высокой мобильности и экономичности. В расчетнографической работе требуется подобрать самоходный стреловый кран по двум

18

параметрам: грузоподъемности (Q) и вылету стрелы(Lстр.). Эти параметры связаны друг с другом обратно пропорционально, поэтому желательно, чтобы в монтажной схеме самый тяжелый элемент находился как можно ближе к месту стоянки крана. Высота подъема крюка для возведения подземной части здания значения не имеет.

Подбираем параметры крана, исходя из максимальной грузоподъемности крана (Qмакс ) на необходимом вылете для монтажа самого тяжелого элемента, и максимального вылета стрелы (Lстр /макс) для самого дальнего элемента по монтажной схеме.

При расчете Qмакс учитывают массу грузозахватных приспособлений (Gг.п. ), в качестве которых для сборных элементов подземной части здания (блоков, колонн, балок, плит) используют двух- и четырехветвевые канатные стропы. В расчетно-графической работе Gг.п. можно принять равной 0,25т. Тогда Qмакс = Gмакс + Gг.п.

где Gмакс – масса самого тяжелого элемента в т.

Определяем требуемый вылет стрелы крана для монтажа самого тяжелого элемента: Lстр = D/2 +1м + Lотк. + 0,5м +С + Б/2, где

D – ширина опорной части крана в м;

1м – минимально допустимое расстояние от опоры крана до бровки котлована; Lотк. - величина заложения откоса в м;

0,5м – запас по технике безопасности от края котлована до обреза фундамента; С – ширина фундамента от оси здания в м; Б/2 – размер элемента до центра его тяжести в м.

Затем рассчитываем максимальный вылет стрелы крана ( Lстр/макс) ) для самого дальнего элемента по монтажной схеме, который определяется из условия доступности всей площади здания для монтажа элементов.

Lстр/макс = D/2 +1м +Lотк. + 0,5м +С + В/2 , где

В - ширина здания в м.

Далее определяем грузоподъемность крана на Lстр/макс.

Q = G + Gг.п. , где G –масса самого дальнего элемента в т.

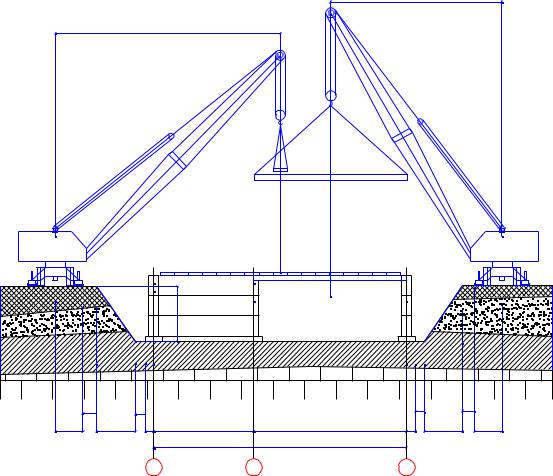

На основе монтажной схемы, плана и разреза подземной части здания, используя вышеприведенный аналитический метод расчета основных параметров, рекомендуется графически обосновать выбор крана (рис.2).
