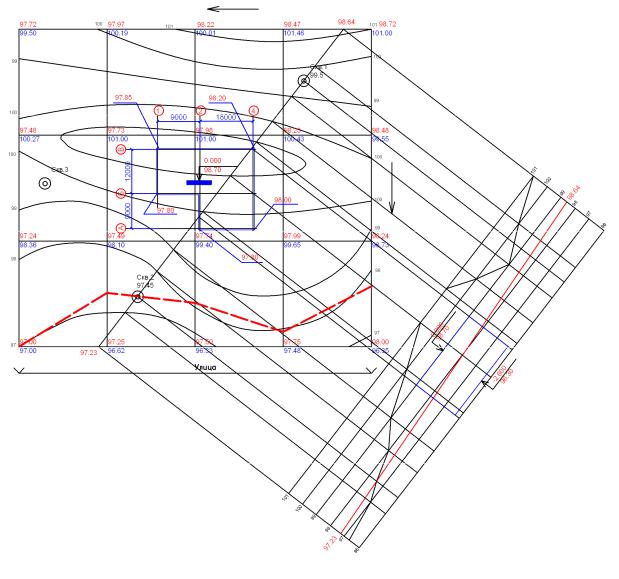

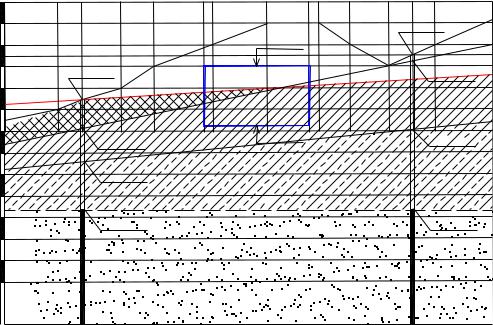

на слабые грунты, то необходимо предложить мероприятия по укреплению основания под фундаментом, его гидроизоляции, либо пересмотреть принятый вариант привязки здания.

Если уровень грунтовых вод получился более чем на 300 мм выше дна котлована, необходимо описать в проекте мероприятия по водопонижению.

Список основной рекомендуемой литературы:

1.Учебник «АрхитектурноСтроительные технологии» Баженова Е.С. и др., М., «Академия», 2015

12

Расчетно - графическая работа № 2

Строительные процессы при возведении подземной части здания

Оглавление:………………………………………………………………………….стр. 13 1.Общие положения………………………………………………………………....стр. 13 1.1.Задачи расчетно-графической работы………………………………………….стр. 13

1.2.Исходные данные………………………………………………………………. стр. 14

1.3.Состав расчетнографической работы

1.4.Оформление расчетнографической работы…………………………………. стр. 14 2. Методика выполнения разделов расчетно-графической работы……………………………………………………… стр. 15

2.1.Проект котлована и схема монтажа………………………………………….. стр. 15

2.2.Определение объёмов строительно-монтажных работ……………………… стр. 17

2.3Принципы выбора монтажных кранов для возведения подземной части здания………………………………………………... стр. 18

2.4.Разработка способа и технологии возведения подземной части здания…….. стр. 21

2.5.Определение трудоемкости и построение графика последовательности работ………………………………………………… стр. 23

Приложение 1. Каталог сборных ж/б элементов…………………………………... стр. 26 Приложение 2. Отдельные нормативы из ЕНиР 4-1………………………………. стр. 28 Список основной рекомендуемой литературы…………………………………….. стр. 34

1. Общие положения

1.1.Задачи расчетнографической работы

Расчетно - графическая работа №2 «Строительные процессы при возведении подземной части здания и планировке участка» разрабатывается в комплексе с проектом, выполняемым студентами 3 курса на кафедре архитектурного проектирования в осеннем семестре (или план здания с архитектурно-конструктивным решением выданным преподавателем). Расчетно - графическая работа №2 предусматривает расширение и углубление знаний по архитектурно-строительным технологиям, полученных студентами при изучении лекционного курса и направлена на решение задач, возникающих перед проектировщиками при обосновании строительных процессов на стадии нулевого цикла. Работа ставит своей целью дать студентам практические представление о методах возведения подземной части зданий.

13

1.2. Исходные данные

Для выполнения расчетно-графической работы №2 студент использует свой архитектурный проект с обоснованными решениями по несущим конструкциям здания.

В зависимости функционального назначения возводимого здания и его конструктивных особенностей, и используя расчетнографическую работу №1 «Строительные процессы при планировке участка» студент должен разработать основные процессы по возведению подземной части здания.

1.3. Состав работы

В расчетнографической работе №2 «Строительные процессы при возведении подземной части здания» студент должен выполнить:

1.Разработать проект котлована и монтажную схему возведения основных конструкций подземной части здания; определить объемы строительно-монтажных работ.

5.Обосновать технологическую схему возведения подземной части здания и графически выбрать монтажный кран.

6. Разработать способ и технологию возведения подземной части здания. 7.Подсчитать трудозатраты на выполнение строительно-монтажных работ по

возведению подземной части здания с использованием ЕНиР и составление линейного графика последовательности производства работ в соответствии с выбранным методом монтажа.

1.4. Оформление работы

1. Графическая часть работы должна содержать:

-План первого этажа здания в М 1:400 (допустимо в М 1:200) с основными привязками и размерами по разбивочным осям здания;

-План подземной части здания в М 1:200 (монтажная схема с маркировкой элементов и порядком их установки и разбивкой на захватки), совмещенный с планом котлована и схемой движения и стоянками крана для обоснования его графического выбора

-Разрез подземной части здания с графическим обоснованием выбора крана.

Все чертежи должны выполняться в соответствии с нормативными

требованиями к архитектурно-строительным чертежам.

.2.Пояснительная записка оформляется на листах формата А4 с титульным

листом и нумерацией страниц и должна содержать:

-Архитектурно-конструктивную характеристику здания и конструктивного решения подземной части;

- Расчеты и таблицы

14

- Все необходимые пояснения и обоснования к выполнению разделов расчетнографической работы со ссылками на чертежи, расчеты, с выводами по принятым решениям и с их оценкой.

2. Методика выполнения разделов расчетнографической работы №2

2.1. Проект котлована и схема монтажа.

Для построения плана и разреза котлована необходимо вычертить план фундаментов на уровне подошвы. От наружной грани фундамента отступить не менее 0,5 м и провести линию параллельную наружной грани фундаментов, Эта линия будет основанием откоса котлована. Для построения откоса необходимо определить глубину выемки котлована, равную максимальной высоте откоса Hотк.= (Hкр -H котл.),

где (Hкр) - максимальная «красная» отметка одного из углов здания;

(Hкотл.) - отметка дна котлована, равная отметке подошвы фундамента. Далее следует воспользоваться приведенной ниже таблицей 1 для определения крутизны откоса для грунтов, в которых расположен котлован. (1: m) = Hотк. / Lотк., где

Hотк. – высота откоса;

L отк. – заложение откоса.

Согласно действующим нормам рытье котлованов и траншей с откосами без креплений в нескальных грунтах выше уровня грунтовых вод (с учетом капиллярного поднятия) или в грунтах, осушенных с помощью искусственного водопонижения, допускается при глубине выемки и крутизне откосов согласно таблице 1.

15
