Приложение 1. Каталог сборных ж/б элементов

(Все размеры указаны в миллиметрах)

Блоки стен подвалов (фундаментные блоки) ГОСТ 13579-78


Марка		Вес		Длин	Ширин	Высот	Марка			Ве	Длин	Ширин	Высот
изделия		в		а А	а В	а С	изделия			с в	а А	а В	а С
ФБС24.3.		970		2380	300	580	ФБС12.4.			31	1180	400	380
ФБС24.4.		130		2380	400	580	ФБС12.5.			38	1180	500	380
ФБС24.5.		163		2380	500	580	ФБС12.6.			46	1180	600	380
ФБС24.6.		196		2380	600	580	ФБС9.3.6-			35	880	300	580
ФБС12.4.		640		1180	400	580	ФБС9.4.6-			47	880	400	580
ФБС12.5.		790		1180	500	580	ФБС9.5.6-			59	880	500	580
ФБС12.6.		960		1180	600	580	ФБС9.6.6-			70	880	600	580
Плиты (подушки) железобетонные для ленточных фундаментов ГОСТ 13580-85

Марка	Вес		Длин		Ширин	Высот	Марка		Вес		Длин	Ширин	Высот
изделия	в кг			а А	а В	а С	изделия	в кг			а А	а В	а С
ФЛ6.24	930		2380		600	300	ФЛ16.2		215		2380	1600	300
ФЛ6.12	450		1180		600	300	ФЛ16.1		103		1180	1600	300
ФЛ8.24	115		2380		800	300	ФЛ16.8		650		780	1600	300
ФЛ8.12	550		1180		800	300	ФЛ20.3		510		2980	2000	300
ФЛ10.3	175		2980		1000	300	ФЛ20.2		405		2380	2000	300
ФЛ10.2	138		2380		1000	300	ФЛ20.1		195		1180	2000	300
ФЛ10.1	650		1180		1000	300	ФЛ20.8		125		780	2000	300
ФЛ10.8	420		780		1200	300	ФЛ24.3		598		2980	2400	300
ФЛ12.3	205		2980		1200	300	ФЛ24.2		475		2380	2400	300
ФЛ12.2	163		2380		1200	300	ФЛ24.1		230		1180	2400	300
ФЛ12.1	780		1180		1200	300	ФЛ24.8		145		780	2800	300
ФЛ12.8	500		780		1400	300	ФЛ28.2		590		2380	2800	300
ФЛ14.3	240		2980		1400	300	ФЛ28.1		282		1180	2800	300
ФЛ14.2	190		2380		1400	300	ФЛ28.8		180		780	2800	300
ФЛ14.1	910		1180		1400	300	ФЛ32.1		323		1180	3200	300
ФЛ14.8	580		780		1400	300	ФЛ32.8		205		780	3200	300
ФЛ16.3	271		2980		1600	300

			Башмак (стакан) колонны РС1366-90(МНИИТЭП)

		Марка изделия			Вес в кг			Длина А		Ширина В			Высота С

			ФЛ6.24			930		2380			600		300
			(глубина стакана 600 мм, сечение колонны 400х400мм)
				Плиты перекрытий круглопустотные

Марка	Вес		Длина	Ширина			Высота		Марка		Вес	Длина		Ширина	Высота
изделия	в кг		А	В			С		изделия		в кг	А		В	С

ПК 16-	490		1600	1000			220		ПК 45-		1640	4500		1200	220
ПК 16-	590		1600	1200			220		ПК 48-		1460	4800		1000	220
ПК 20-	610		2000	1000			220		ПК 48-		1760	4800		1200	220
ПК 20-	730		2000	1200			220		ПК 48-		2190	4800		1500	220
ПК 22-	670		2200	1000			220		ПК 51 -		1550	5100		1000	220

ПК 22-	800	2200	1200	220	ПК 51 -	1860	5100	1200	220
ПК21 -	960	2100	1500	220	ПК51 -	2330	5100	1500	220
ПК 24-	730	2400	1000	220	ПК 52-	2380	5200	1500	220
ПК 24-	880	2400	1200	220	ПК 54-	1970	5400	1200	220
ПК 26-	950	2600	1200	220	ПК 54-	2470	5400	1500	220
ПК 27-	820	2700	1000	220	ПК 56-	2050	5600	1200	220
ПК 27 -	990	2700	1200	220	ПК 56-	2560	5600	1500	220
ПК 27-	1230	2700	1500	220	ПК 57-	2080	5700	1200	220
ПК 28-	850	2800	1000	220	ПК 57-	2600	5700	1500	220
ПК 28-	1020	2800	1200	220	ПК 58-	1770	5800	1000	220
ПК 30-	910	3000	1000	220	ПК 58-	2120	5800	1200	220
ПК 30-	1100	3000	1200	220	ПК 58-	2650	5800	1500	220
ПК 30-	1370	3000	1500	220	ПК 59-	2160	5900	1200	220
ПК 32-	980	3200	1000	220	ПК 50 -	2700	5900	1500	220
ПК 32-	1170	3200	1200	220	ПК 60-	1830	6000	1000	220
ПК 33-	1210	3300	1200	220	ПК 60-	2190	6000	1200	220
ПК 33-	1510	3300	1500	220	ПК 60-	2740	6000	1500	220
ПК 34-	1040	3400	1000	220	ПК 63 -	1920	6300	1000	220
ПК 34-	1240	3400	1200	220	ПК 63-	2300	6300	1200	220
ПК 36-	1100	3600	1000	220	ПК 63-	2880	6300	1500	220
ПК 36-	1320	3600	1200	220	ПК 64 -	2340	6400	1200	220
ПК 36-	1640	3600	1500	220	ПК 72 -	2630	7200	1200	220
ПК 38-	1160	3800	1000	220	ПК 72 -	3290	7200	1500	220
ПК 38-	1390	3800	1200	220	ПК 80-	2930	8000	1200	220
ПК 40-	1220	4000	1000	220	ПК 82 -	3140	8200	1200	220
ПК 40-	1460	4000	1200	220	ПК 84 -	3140	8400	1200	220
ПК 42-	1280	4200	1000	220	ПК 86-	3140	8650	1200	220
ПК 42-	1540	4200	1200	220	ПК 90-	3290	9000	1200	220
ПК 42-	1920	4200	1500	220

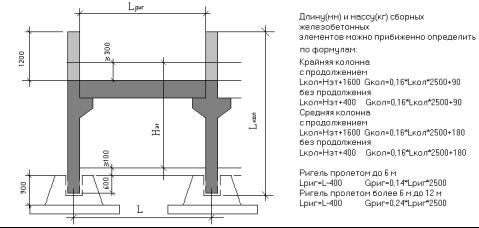

В связи с ограниченностью номенклатуры элементов каркаса, выпускаемых строительной индустрией для расчетно-графической работы можно назначить свои размеры колонн и ригилей, воспользовавшись рисунком и формулами приведенными ниже. Сечение колонн принято 400х400 мм, ригилей до 6 м - 300х450мм, более 6 м - 400х600 мм. Марки элементов в расчетно-графической работе следует назначать условные, начиная с единицы, например К-22, P-16.

Определение массы элементов нетиповых размеров

Приложение 2. Отдельные нормативы из ЕНиР 4-1 Монтажные и бетонные работы

§ Е4-1-1. Установка фундаментных блоков или плит

Указания по применению норм

Нормами предусмотрена установка ленточных или отдельно стоящих фундаментных блоков или плит на постель из готового цементного раствора или на готовую гравийную (песчаную) подготовку с проверкой отметок основания по визиркам.

Установка маячных блоков ленточного фундамента и угловых блоков отдельно стоящих фундаментов предусмотрена по нивелиру.

Для установки рядовых блоков ленточного фундамента натягивается причалка, рядовые блоки отдельно стоящих фундаментов устанавливаются по натянутой осевой проволоке.

Состав работы

1.Приготовление постели из раствора или частичное выравнивание готового гравийного (песчаного) основания.

2.Установка фундаментных блоков (плит).

3.Выверка правильности установки блоков (плит).

4.Заделка швов раствором между блоком ленточных и составных фундаментов.

									Таблица 1
		Состав звена

Профессия и разряд рабочих				Фундаментные блоки			Фундаментные блоки
Профессия и разряд рабочих				или плиты массой до				массой св. 8т
				8т				массой св. 8т
				8т
Монтажник конструкций 5 разр.					-			1
То же,	4 "				1			1
	3 "				1			1
	2 "				1			-
Машинист крана	6 "				1			1
									Таблица 2
	Нормы времени и расценки на 1 элемент

				Масса			Н.вр.
				Масса			Расц.
Фундамент	Вид блоков			блоков			Расц.
Фундамент	Вид блоков			блоков		монтажников
				(плит) т, до		монтажников		машиниста
						конструкций
Ленточный			0,5			0,51		0,17		1
(рис.1)	а)					0-36,2		0-18
а)
трапецеидальны
й
б) плит			1,5			0,63		0,21		2
						0-44,7		0-22,3
	б)		3,5			0,78		0,26		3
	б)					0-55,4		0-27,6
						0-55,4		0-27,6
			5			1		0,34		4
						0-71		0-36
Под колонны			1,5			0,96		0,32		5
(рис.2):	а)					0-68,2		0-33,9
а) цельный	а)

		Масса	Н.вр.
		Масса	Расц.
Фундамент	Вид блоков	блоков	Расц.
Фундамент	Вид блоков	блоков	монтажников
		(плит) т, до	монтажников	машиниста
			конструкций
		2,5	1,3	0,43	6
			0-92,3	0-45,6
		3,5	1,6	0,53	7
			1-14	0-56,2
		5	2	0,67	8
			1-42	0-71
		7,5	2,6	0,87	9
			1-85	0-92,2
		10	3	1	10
			2-40	1-06
б) стакан		1	0,87	0,29	11
			0-61,8	0-30,7
	б)
		3	1,1	0,37	12
			0-78,1	0-39,2
в) составной из
отдельных
элементов	в)
			а	б	№

Примечание. При укладке составных фундаментов из трапецеидальных блоков, плиты и стакана (рис. 2) под колонны Н.вр. и Расц. строк 1 - 4, 11-12 умножать на 1.15 (ПР-1).

§ Е4-1-3. Установка стеновых блоков

Указания по применению норм

Нормами предусмотрена установка блоков наружных и внутренних стен подвалов, стен надземной части зданий, цокольных и карнизных блоков на постель из готового раствора толщиной 20-30 мм с укладкой готовых маяков из раствора, готовых деревянных клиньев с натяжением причалки.

При установке блоков стен подвала и цокольных предусмотрено заполнение горизонтальных и вертикальных швов готовым раствором с двух сторон стены, а в наружных стенах надземной части зданий - только с внутренней стороны.

Заполнение внутренних вертикальных стыков между блоками производится заливкой их сверху вручную готовой бетонной смесью или раствором.

Нормами предусмотрена установка анкеров для крепления карнизных блоков.

Состав работы

1. Устройство постели из готового раствора с укладкой маяков и клиньев. 2. Установка блоков. 3. Выверка установленных блоков. 4. Установка анкеров (для карнизных блоков).

5. Заполнение каналов в стыках блоков бетонной смесью или раствором. 6. Заполнение горизонтальных и вертикальных швов раствором с выниманием клиньев.

				Таблица 1

Профессия и разряд рабочих		Для всех конструкций,	Блоки стен подвала
		кроме стен подвала
Монтажник конструкций 5 разр.		1		-
То же,	4 "	1		1
"	3 "	1		1
"	2 “	1		1
Машинист крана	6 "	1		1
А. БЛОКИ НАРУЖНЫХ И ВНУТРЕННИХ СТЕН ПОДВАЛА
				Таблица 2
	Нормы времени и расценки на 1 блок

		Н.вр.
Масса блоков, т, до		Расц.
Масса блоков, т, до		монтажников	машиниста
		монтажников
		конструкций
		конструкций
0,5		0,33	0,11		1
0,5		0-23,4	0-11,7		1
		0-23,4	0-11,7
1		0,45	0,15		2
1		0-32	0-15,9		2
		0-32	0-15,9
1,5		0,66	0,22		3
1,5		0-46,9	0-23,3		3
		0-46,9	0-23,3
2,5		0,78	0,26		4
2,5		0-55,4	0-27,6		4
		0-55,4	0-27,6
3,5		0,87	0,29		5
3,5		0-61,8	0-30,7		5
		0-61,8	0-30,7
4,5		1,1	0,37		6
4,5		0-78,1	0-39,2		6
		0-78,1	0-39,2
		а	б		№

§ Е4-1-4. Установка колонн и капителей

Указания по применению норм

Нормами предусмотрена установка одно- и двухветвевых колонн в стаканы фундаментов, одноветвевых на нижестоящие колонны или фундаментные плиты и установка капителей колонн.

При установке колонн в стаканы фундаментов учтена очистка дна стакана и при необходимости выравнивание дна стакана готовым раствором.

Временное закрепление и выверку положения колонн предусмотрено производить при помощи одиночных или групповых кондукторов, расчалок, подкосов, готовых металлических или деревянных клиньев.

Установка, снятие и перестановка одиночных или групповых кондукторов учтены краном.

При установке капителей на колонны предусмотрено временное крепление капителей металлическими раздвижками опорными стойками.
