Материал: Попов Э.Г. Основы аналоговой техники. Учеб. пособие для студ. радиотехнических спец

3.РАБОТА АКТИВНОГО ЭЛЕМЕНТА В УСИЛИТЕЛЬНОЙ СХЕМЕ

3.1.Схемы включения биполярных транзисторов

Большинство активных элементов имеют по три основных электрода: эмитирующий, управляющий и собирающий. Для биполярного транзистора такими электродами являются эмиттер, база и коллектор. При включении такого активного элемента в схему четырёхполюсника один из его электродов оказывается общим для входной и выходной цепи. Названием этого электрода, являющегося общим для входа и выхода, определяется схема включения активного элемента. Среди шести возможных схем включения (число перестановок из трёх по два) только три обладают усилительными свойствами. Для этих трёх схем характерно обязательное включение управляющего электрода на входе и собирающего электрода на выходе.

Применительно к биполярному транзистору различают схему с общим эмиттером (вход-база и эмиттер, выход-коллектор и эмиттер), схему с общей базой (вход-эмиттер и база, выход-коллектор и база) и схему с общим коллектором (вход-база и коллектор, выход-эмиттер и коллектор). Естественно предположить, что свойства усилительных каскадов, использующих различные схемы включения активных элементов, будут существенно различаться.

Дальнейшее рассмотрение схем включения активных элементов будет посвящено их сравнению по таким параметрам, как изменение или сохранение полярности усиливаемого сигнала, усилительные возможности, входные и выходные сопротивления, частотные свойства и нелинейные искажения.

3.1.1. Включение биполярного транзистора по схеме с общим эмиттером

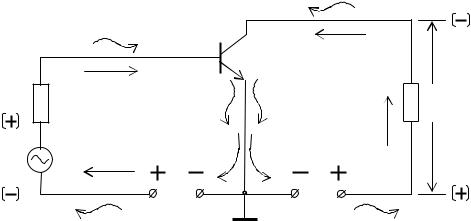

Принципиальная схема включения транзистора по схеме с общим эмиттером (ОЭ) представлена на рис. 3.1. Постоянные токи в схеме I0Э, I0Б, I0К (их направления и величины) определяются источниками ЭДС Е0Б и Е0К. Направление включения источников Е0Б и Е0K всегда выбирается таким образом, чтобы переход между базой и эмиттером был включён в прямом направлении, а переход между базой и коллектором - в обратном.

Постоянный ток базы I0Б протекает по замкнутому контуру от +Е0Б через источник Е1 с внутренним сопротивлением R1, базу, эмиттер к -Е0Б. Постоянный ток коллектора I0K протекает от +Е0K через нагрузку R2, коллектор, эмиттер

61

к -Е0K. В эмиттере эти токи суммируются (на этом участке схемы они всегда имеют одинаковые направления) и образуют ток эмиттера I0Э.

Рис. 3.1

Для определения путей протекания и направлений переменных токов зададимся полярностью мгновенного напряжения источника сигнала Е1 (показано на рис. 3.1). Считаем, что в настоящий момент на базу транзистора попадает положительная полуволна входного напряжения (+)Е1 . Сигнал такой полярности вызовет протекание базового тока iБ от (+)Е1 через R1, переход базаэмиттер, источник Е0Б к (–)Е1. Также как и для постоянного тока, переменные токи коллектора и базы суммируются в цепи эмиттера. Следовательно, переменный коллекторный ток iК в цепи эмиттера должен протекать в ту же сторону, что и базовый, т.е. против часовой стрелки. Переменный ток коллектора протекает от эмиттера через источник постоянного тока Е0K, сопротивление нагрузки R1, коллектор и эмиттер транзистора. Протекая по сопротивлению R1, этот ток создаёт на нём падение напряжения u2. Это напряжение является выходным для рассматриваемого каскада. Направление протекания коллекторного тока через сопротивление нагрузки обуславливает отрицательную полярность выходного напряжения относительно земли. Из сравнения полярностей входной ЭДС Е1 и выходного напряжения u2 следует, что схема с общим эмиттером изменяет полярность усиливаемого сигнала на противоположную. Таким образом, в схеме усилительного каскада на транзисторе, включённом с общим эмиттером, всегда существует частотно-независимый сдвиг по фазе между входным и выходным напряжениями, равный 180о.

Коэффициент усиления каскада с общим эмиттером равен отношению выходного напряжения u2 = uKE к входному u1 = uБЭ

62

где h21 = iK/iБ – коэффициент усиления транзистора по току; h11 = uБЭ/iБ – входное сопротивление транзистора;

y21 = iK/uБЭ – крутизна транзистора.

Как видно из выражения (3.1), К зависит от крутизны транзистора y21 и величины сопротивления нагрузки R2. Значение крутизны y21 определяется положением рабочей точки, точнее, величиной постоянного тока эмиттера. Величина сопротивления R2 ограничивается условиями нормального питания коллекторной цепи транзистора. При значительном увеличении этого резистора постоянное напряжение на коллекторе уменьшается, и коэффициент усиления начинает снижаться, одновременно увеличиваются нелинейные искажения. Максимальное значение коэффициента усиления одиночного транзисторного усилителя по схеме с ОЭ может достигать нескольких тысяч единиц. В реальных условиях этот коэффициент не превышает несколько десятков, иногда сотен единиц.

Коэффициент усиления по току, определяемый как отношение коллекторного тока к току базы

также зависит от сопротивления нагрузки и стремится к величине h21 при R2, стремящемся к нулю. Увеличение этого сопротивления ведет к снижению коэффициента усиления по току. В современных транзисторах коэффициент h21 может достигать нескольких тысяч единиц (для достаточно низких частот).

Для большинства транзисторов h21 лежит в пределах десятков-сотен единиц.

Большие коэффициенты усиления по напряжению и току гарантируют схеме с ОЭ значительное усиление по мощности:

Следует отметить, что схема с ОЭ обладает наибольшим коэффициентом усиления по мощности по сравнению с двумя остальными схемами.

63

Входное сопротивление схемы, определяемое как отношение входного напряжения uБЭ к входному току iБ

получается средней величины по сравнению с аналогичными сопротивлениями в схемах с ОБ и ОК. Для сравнительно невысоких частот, когда можно пренебречь паразитной обратной связью, входное сопротивление становится равным величине h11 = 1/y11 и лежит в пределах от нескольких сотен Ом до нескольких килоОм.

Выходное сопротивление транзистора имеет величину в несколько де- сятков-сотен килоОм и оказывается средней величины по сравнению со схемами с ОБ и ОК.

Для анализа частотных свойств транзистора, включенного по схеме с ОЭ, необходимо рассмотреть эквивалентную схему транзистора (схема Джиа-

колетто, рис. 3.2 [12]).

На этой схеме :

RБ′ – распределённое или объёмное сопротивление базы (справочная величина);

RБ′Э – сопротивление эмиттерного перехода, rБ′Э = rЭ (1+ h21 ) , где

rЭ = kT = ϕТ , qI0Э I0Э

64

k – постоянная Больцмана; Т – абсолютная температура; q – заряд электрона;

φt – температурный потенциал, при комнатной температуре примерно равный 25мВ;

СБ′э = 1/2π rБ′Эft – ёмкость эмиттерного перехода, ft – предельная частота усиления по току в схеме с ОЭ (справочная величина);

СК – ёмкость коллекторного перехода (справочная величина);

S = h21/rБ'Э – внутренняя крутизна транзистора, h21 – коэффициент усиления по току (справочная величина);

r Б′К – сопротивление коллекторного перехода;

rКЭ – выходное сопротивление транзистора в схеме с ОЭ.

Два последних параметра (из-за их большой величины) практически не влияют на работу каскада и обычно не учитываются. Это позволяет упростить схему, исключив их из рассмотрения.

Частотные свойства каскада с ОЭ в значительной мере зависят от внутреннего сопротивления источника сигнала R1 и сопротивления нагрузки R2. Первоначально предположим, что сопротивление нагрузки R2 имеет довольно малую величину (R2→0). Такое предположение позволяет пренебречь влиянием ёмкости СК и исключить её из эквивалентной схемы.

Вотношении сопротивления R1 рассмотрим два крайних случая: на входе включён источник ЭДС , R1→0, следовательно, u1→E1 и на входе включён источник тока , R1 > RВХ, следовательно, iБ ≈ i1 = E1/R1.

Впервом случае (R1→0) сквозной коэффициент усиления КE на низких частотах (без учёта влияния ёмкости СБ'Э) можно определить как отношение выходного напряжения u2 к напряжению u1 = E1:

Для более высоких частот, где уже нельзя пренебречь ёмкостью СБ'Э, необходимо заменить сопротивление rб'Э комплексной величиной ZБ'Э:

65
