По второму предельному состоянию:

П_ф = 1,65 × 0,9 = 1,5 ч

Определяем фактический предел огнестойкости анализируемой конструкции с учетом зависимости:

П_ф = П_т × φ₁ × φ₂ × φ₃ × φ₆ = 1,5×1×1×1,5×1 = 2,25 ч

где φ₁ = 1 - для арматуры класса А I

φ₆ = 1 - так как плита без пустот п.2.27 [1].

2.2.5 Балки (ригели) перекрытий

Железобетонная балка.

Бетон на карбонатном заполнителе.

Поперечное сечение балки 100×100.

Рабочая арматура стержневая.

Класс арматуры А-III.

Арматура верхнего ряда выполнена из трех стержней диаметром 10 мм, нижнего ряда из трех стержней диаметром 12 мм.

Защитный слой из бетона на силикатном заполнителе толщиной 20 мм для нижнего ряда арматуры и 30 мм для верхнего ряда соответственно.

Отношение длительно действующей части нагрузки к полной нормативной равно 0,3.

Обогрев балки с трех сторон (балка статически неопределимая).

Анализ исходных данных в плане применимости табл. 6-8 [1] и использования функциональной зависимости.

Учитывая, что балка при пожаре будет обогреваться с трех сторон, бетон тяжелый, балка статически неопределима, правомерно пользоваться табл. 8.

Вид бетона отличается от эталонного, следовательно по п. 2.15 [1] ширину балки умножаем на коэффициент К₁ = 1,1:_н1= b_н×К₁=100×1,1 = 110 мм

Учитывая, что рабочие арматурные стержни в пролетном поперечном сечении балки имеют различные диаметры и расположены на разных уровнях от нижней бетонной грани, определим среднее расстояние до оси арматуры по формуле:

Учитываем отличие бетона от эталонного:

а_б = а_с × К₁ = 24,1 × 1,1 = 26,5

Учитывая, что ширина анализируемой конструкции и среднее расстояние от ее поверхности до оси арматуры занимают промежуточные значения между_т1 = 100 и b_т2 = 120, и а_т1 = 20 а_т2 = 30 выполняем двойную линейную интерполяцию:

За окончательный результат принимаем минимальный, П_т = 1,08 ч.

П_ф = П_т × φ₁ × φ₂ × φ₃

С учетом п. 2.21 Пособия [1]

П_ф = 1,08 × 1,2 × 1,98 × 1,35 = 3,5 ч

2.2.6 Косоуры и балки лестничных клеток

Стальные, с огнезащитой по сетке слоем штукатурки толщиной а = 20 мм.

По Пособию п.2.32 [1] табл.11 п.3: П_ф = 1,5 ч;

Результаты расчетов представлены в таблице 2.1.

Произведя экспертизу, архитектурно-строительной части проекта, в частности определив фактическую степень огнестойкости здания, можно сделать вывод о том, что фактическая степень огнестойкости здания соответствует требуемой, так как выполняются условия безопасности:

П_ф ≥ П_тр

то есть, СО_ф > СО_тр

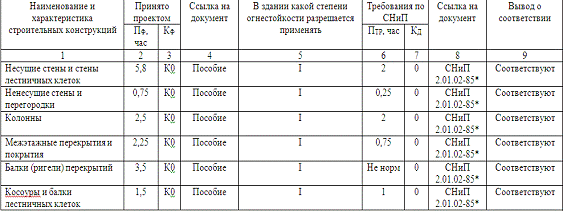

Таблица 2.1

Экспертиза строительных конструкций

3. Экспертиза объемно-планировочных решений здания

Объемно-планировочные решения - конструктивные решения, которые применяются при проектировании объектов различного назначения, для более целесообразного и полного применения помещений различных по значению. Эти решения должны соответствовать предъявляемым требованиям нормативных документов. В области внутренней планировки они должны быть направлены на ограничение развития возможного пожара и создание условий для успешного его тушения, обеспечения эвакуации людей. Это достигается членением зданий и сооружений на противопожарные отсеки и секции, требованиями и взаимному размещению секций или отдельных помещений в плане и по этажам зданий.

Объемно-планировочный элемент - это крупные части, на которые можно разделить весь объем здания (комната, этаж, лестничная клетка, пожарный отсек).

Противопожарный отсек - часть здания, выделенная противопожарными перегородками с целью ограничения распространения пожара и обеспечения возможности его тушения силами местной пожарной охраны. При обосновании требуемой площади противопожарного отсека исходят из того, что для уменьшения до минимума ущерба от пожара площадь отсека должна обеспечивать тушение пожара до обрушения несущих строительных конструкций.

Существуют два принципа нормирования противопожарных отсеков: по допустимой площади отсека и по функциональному признаку.

Противопожарные отсеки в свою очередь делят на противопожарные секции или отдельные помещения с целью предупреждения возникновения пожара или ограничение его распространения.

Требования к планировочным решениям общественных зданий изложены в СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» и СНиП 31-06-2009 «Общественные здания».

Проверка объемно-планировочных решений здания представлена в таблице 3.1.

Таблица 3.1 Проверка соответствия объемно-планировочных решений требованиям пожарной безопасности
