Материал: Перспективные композиционные и керамические материалы

кой пластичной массы, содержащей водный раствор поливинилацетата. Толщина пленок составляет 200 мкм. После их резки и сушки на поверхность пленок наносят графитовое покрытие, укладывают пленки в слоистые заготовки, подвергают последние прессованию и последующему спеканию. Проведение процесса спекания при температуре 2040 °С в атмосфере аргона позволяет получить материал с плотностью 98 % от теоретической. По сравнению с плотной карбидкремниевой керамикой прочность при изгибе композита (633 МПа) лишь незначительно превышала прочность монолитной керамики (500 МПа). Однако материалы существенно отличались характеристиками разрушения. Трещиностойкостькомпозита достигала величины 15 МПа · м1/2, тогда как трещиностойкостьмонолитной керамики составляла лишь 3,6 МПа · м1/2.

Слоистые структуры подобного типа могут быть созданы не только из плотных керамических пленок, но и из дискретных волокон, например карбида кремния или диоксида циркония. Однако такие материалы характеризуются значительной анизотропией свойств.

В настоящее время большое внимание уделяется созданию функ- ционально-градиентных материалов (ФГМ), свойства которых постепенно изменяются при переходе от одной поверхности к другой.

Так, слоистый керамический композиционный материал, внешние слои которого состоят из ZrO2-3 мол.% Y2O3, c одной стороны, и чистого Al2O3 – с другой, а в промежуточных слоях содержание оксида алюминия увеличивается от 20 до 80 %, полученный методом диффузионной сварки, имеет прочность при изгибе ФГМ ZrO2/Al2O3 при деформации 17 % 375 МПа в условиях приложения растягивающего напряжения со стороны Al2O3 и 1340 МПа – со стороны ZrO2. Эти значения выше прочности монолитных материалов (360 МПа для Al2O3

и 750 МПа для ZrO2-3 мол.% Y2O3).

Направленно-закристаллизованные керамические композиты

Специфическую группу композиционных материалов типа керами- ка–керамика представляют так называемые естественные (in situ) волокнистоупрочненные и слоистые керамические материалы. Их получают путем направленной кристаллизации керамических эвтектик, на-

пример, в системах Al2O3-ZrO2, CaZrO3-ZrO2, MgO-MgAlO4, SiC-B4C, Al2O3-TiB2, ZrO2-ZrC-ZrB2 и др. Методы получения заимствованы из технологии выращивания монокристаллов тугоплавких соединений: зонная плавка, метод внутренней плавленной зоны, метод Бриджмена

171

идр. В основе всех перечисленных методов лежит создание в зоне кристаллизации теплового поля с градиентом температуры. Поскольку структура композита формируется «in situ», исключаются трудоемкие операции получения волокон и последующего введения их в матрицу, технологический процесс представляет собой единую операцию, обеспечивающую при оптимальных параметрах равномерное распределение в матрице армирующих волокон.

Характерной особенностью направленно-закристаллизованных композитов обычно является четко выраженная структурная анизотропия составляющих фаз, что, в свою очередь, приводит к анизотропии физических характеристик и позволяет формировать не только собственно материал, но и заготовки изделий с определенной ориентацией структуры.

Основное достоинство керамических материалов, полученных методом направленной кристаллизации, – высокая термическая стабильность структуры, т.е. способность сохранять композитную структуру вплоть до температуры, составляющей 0,98 от температуры плавления, в силу чего эти материалы способны сохранять прочностные и другие структурно чувствительные свойства при эксплуатации в условиях высоких температур. Например, направленно-закристаллизованная эвтек-

тика Al2O3-ZrO2 сохраняет предел прочности при растяжении 520 МПа до температуры выше 1600 ºС. Поэтому эти материалы рассматриваются как потенциальные заменители суперсплавов в турбинных лопатках ГТД, работающих без охлаждения. Бинарные направленно-закристаллизо- ванные карбидные эвтектики обладают более высокой износостойкостью в сравнении со спеченными монолитными материалами и могут быть рекомендованы для использования в парах трения, в том числе

ивысокотемпературных. Благодаря своим уникальным анизотропным свойствам многие композиционные материалы из направленно-закрис- таллизованных керамических эвтектик могут найти применение в качестве текстурированных материалов в электронных приборах, как оптические отражатели, пьезоэлектрики и ферромагнетики. Направленно-

закристаллизованная эвтектика СаО-P2O5 может быть использована как материал для высокопрочных биологически активных имплантатов.

Весьма перспективными являются композиционные материалы, содержащие бориды переходных и редкоземельных металлов. Эти соединения отличаются высокими термодинамической стабильностью,

172

температурами плавления, твердостью; во многих случаях они обладают интересными функциональными свойствами: высокой электропроводностью, устойчивостью к распылению, малыми значениями работы выхода электронов, специфическими ядерными свойствами.

Для квазибинарных систем боридных фаз редкоземельных и переходных металлов МеIВ6 и МеIIВ2 характерен эвтектический тип взаимодействия. Для них характерно также практическое отсутствие взаимной растворимости компонентов в твердом состоянии, что обеспечивает стабильность фазового состава. Благодаря эвтектическому типу взаимодействия боридных фаз и особенности их структуры в процессе совместной кристаллизации происходит образование двух взаимно проникающих типов кристаллитов, причем кубическая гексаборидная фаза кристаллизуется в виде крупных кристаллов, а гексагональная диборидная фаза кристаллизуется в видепластинчатых или игольчатых кристаллов.

В процессе кристаллизации расплава смеси фаз LaB6-ZrB2 степень совершенства структуры в основном определяется как составом материала, так и условиями кристаллизации. Во всех случаях формируется матричная фаза гексаборида лантана, в которой равномерно распределены волокна (нитевидные кристаллы) диборида циркония. Ориентация волокон соответствует направлению теплоотвода. Размеры нитевидных кристаллов обычно 0,4–0,6 мкм в диаметре при отношении длины к диаметру 500–1000.

Регулярность структуры композиционных материалов на основе боридов существенно зависит от степени отклонения от эвтектического состава: отклонение в ту или иную сторону изменяет структуру и резко ухудшает механические свойства композиций.

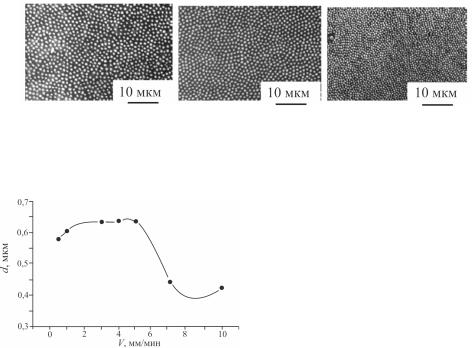

Структура полученных материалов также существенно зависит от параметров технологического процесса кристаллизации. При малой (<5 мм/мин) скорости перемещения расплавленной зоны вследствие всестороннего теплоотвода ориентированная структура не реализуется. Повышение скорости кристаллизации от 5 до 10 мм/мин приводит к формированию более однородного материала с равномерным распределением волокон, практически постоянных по толщине; средний размер волокон составляет 0,25 мкм (рис. 5.13, 5.14). При скоростях кристаллизации более 12,5 мм/мин гомогенная расплавленная зона не успевает сформироваться, и полученная структура оказывается крайне неоднородной.

173

В табл. 5.8 представлены механические свойства эвтектических сплавов LaB6-МеB2. При избытке матричной фазы (LaB6) появляются неармированные участки, что резко снижает K1С материала. При избытке армирующей фазы (ZrB2) нарушаются однородность волокон по длине и их распределение, что также приводитк снижениюK1С до 9–10 МПа·м1/2.

5.1.4. Применение керамических композиционных материалов

Керамика, армированная нитевидными кристаллами или дискретными волокнами, благодаря сочетанию высоких прочностных свойств, трещиностойкости, твердости, жаростойкости – перспективный материал для изготовления деталей и узлов двигателей внутреннего сгорания, других энергетических установок, режущего инструмента, фильер для волочения металлов, металлургической оснастки, неперетачиваемых пластин для металлорежущего инструмента. Такие пластины в процессе эксплуатации подвержены экстремальным воздействиям высоких давлений и температур. Типичными являются удельные нагрузки 500–800 МПа и температуры выше 1000 °С. Армирование оксидной керамики нитевидными кристаллами карбида кремния позволяет не только повысить трещиностойкость, твердость и термостойкость, но и значительно улучшить статистическую однородность распределения свойств материала, что значительно повышает эксплуатационные характеристики керамического режущего инструмента. Неперетачиваемые пластины из алюмооксидной керамики, армированной нитевидными кристаллами SiC, целесообразно применять для высокоскоростной механической обработки высокопрочных сталей, жаропрочных никелевых сплавов, чугунов. Скорости обработки таких материалов при использовании керамических композиционных сменных пластин
