Материал: Отчет по ЛБ №3
Таблица 4
Регулировочные характеристики
№ опыта |
|
|
Примечание |
||
|
|
|
|
||
А |
А |
А |
А |
||
1 |
0.4 |
0.75 |
0.4 |
0.85 |
39.44 , о.е. |
2 |
0.5 |
0.76 |
0.5 |
0.88 |
|
3 |
0.6 |
0.78 |
0.6 |
0.9 |
|
4 |
0.7 |
0.8 |
0.7 |
0.91 |
|
5 |
1.0 |
0.86 |
1.0 |
0.99 |
|
=
127 , В
…0.71..,
А
21.13 , о.е.Таблица 5
Характеристики короткого замыкания
№ опыта |
3-х фазное |
2-х фазное |
1 - фазное |
Примечание |
|||
|
|
|
|
|
|
||
А |
А |
А |
А |
А |
А |
||
1 |
0.4 |
0.15 |
0.4 |
0.125 |
0.3 |
0.05 |
|
2 |
0.7 |
0.25 |
0.7 |
0.2 |
0.6 |
0.1 |
|
3 |
1 |
0.3 |
1 |
0.25 |
1 |
0.2 |
|
1 , АРасчетная часть
Процентное увеличение напряжения при сбросе нагрузки
=
,
где
;
Процентное изменение тока возбуждения
=
где
;
Построить графики характеристик, используя данные таблиц.
|

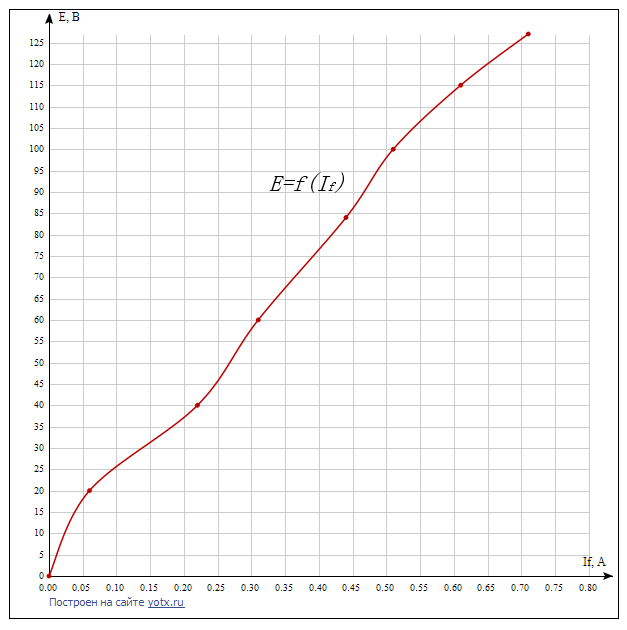

Рис. 3. Характеристика холостого хода
|

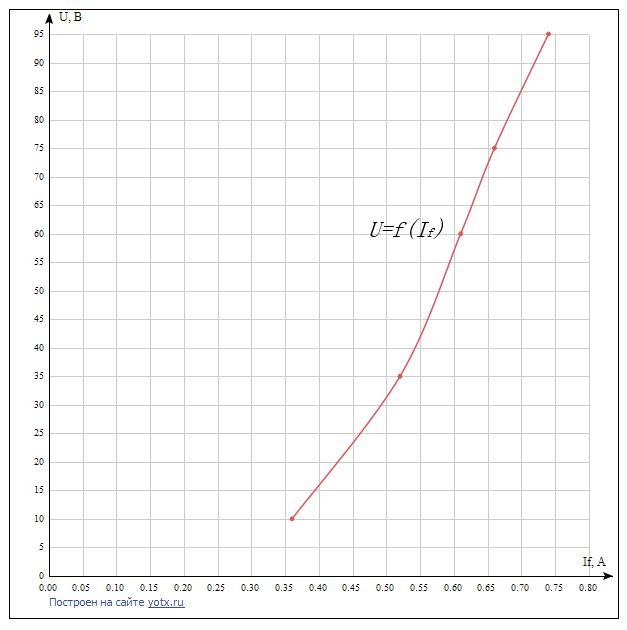

Рис. 4. Нагрузочная характеристика
|

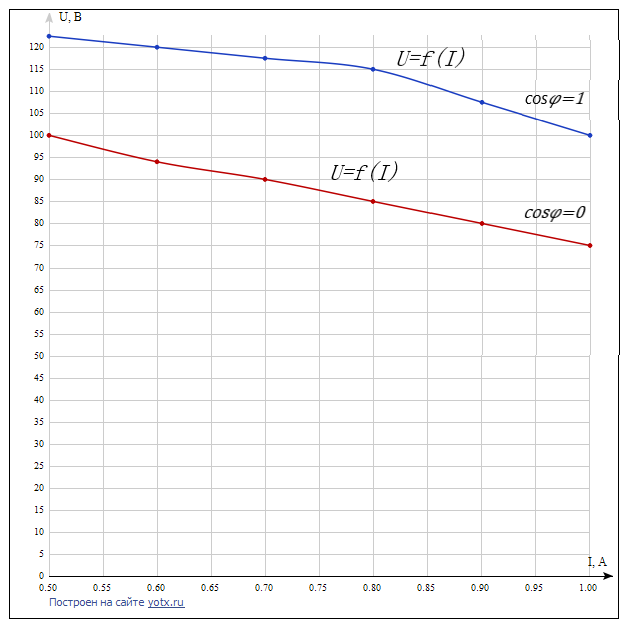

Рис. 5. Внешние характеристики
|

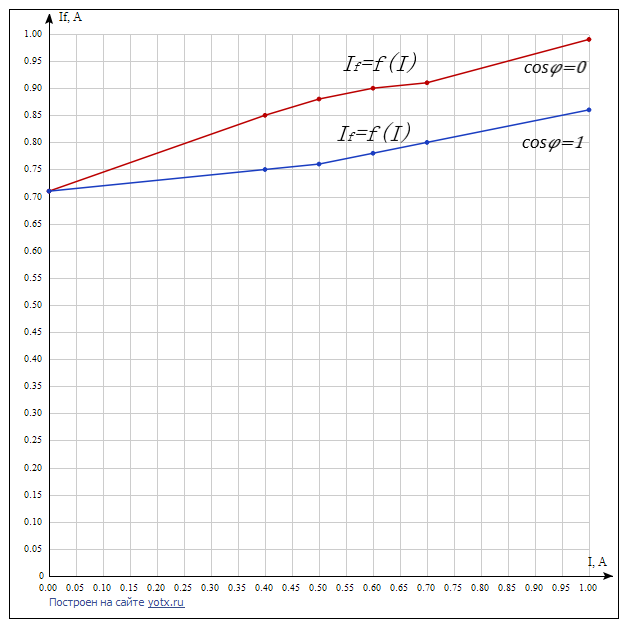

Рис. 6. Регулировочные характеристики
|

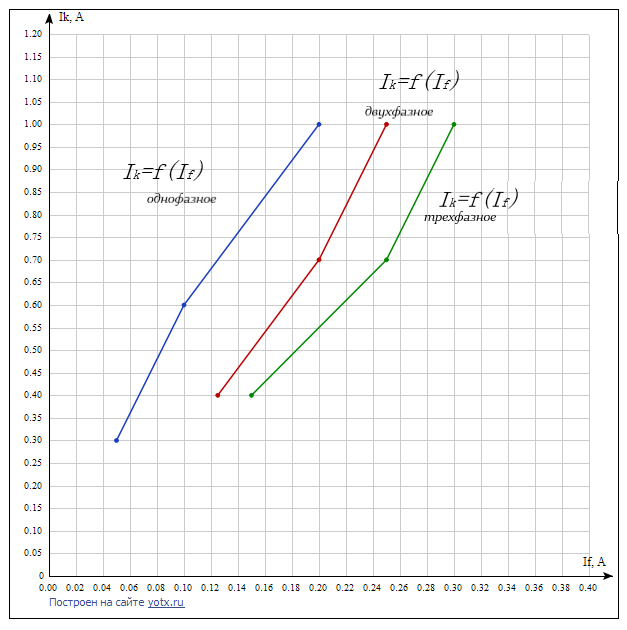

Рис. 7. Характеристики короткого замыкания
Анализ полученных результатов исследований
С ростом тока возбуждения растет насыщение магнитной цепи, а рост ЭДС замедляется. Это является причиной нелинейности данной зависимости. |
из-за дополнительного подмагничивания стали потоками рассеяния магнитная характеристика генератора будет идти ниже Х.Х. |
При индуктивной нагрузке за счет более сильного размагничивающего действия продольной реакции якоря внешняя характеристика при чисто индуктивной нагрузке идет ниже внешней характеристики при активной нагрузке. |
При увеличении нагрузки при индуктивной нагрузке напряжение уменьшается. Чтобы напряжение оставалось неизменным, нужно увеличивать ток возбуждения. |
Вследствие малости величины падения напряжения на индуктивном сопротивлении рассеяния фазы обмотки якоря следует, что ЭДС от результирующего магнитного потока индуктируется магнитным потоком такой малой величины, что магнитная цепь не насыщена и характеристика имеет линейный характер. |
Список использованных источников
Копылов И.П. Электрические машины: Учебник-4-е изд., испр. – М.: Высшая школа, 2009. – 607 с., ил.
Вольдек А. И. Электрические машины. Машины переменного тока : учебник для вузов / А. И. Вольдек, В. В. Попов. – СПб.: Питер, 2008. – 349 с.: ил.
Игнатович В.М., Ройз Ш.С. Электрические машины и трансформаторы: учебное пособие. - Томск: Изд. ТПУ, 2013.- 147 с.
Электромеханические преобразователи энергии и трансформаторы. Лабораторный практикум. / А.И. Верхотуров, В.М. Игнатович, В.И. Попов, О.Л. Рапопорт, Т.В. Усачева; Томский политехнический университет. − Томск: Изд-во Томского политехнического университета, 2011. – 152 с.
