Материал: Отчёт №8

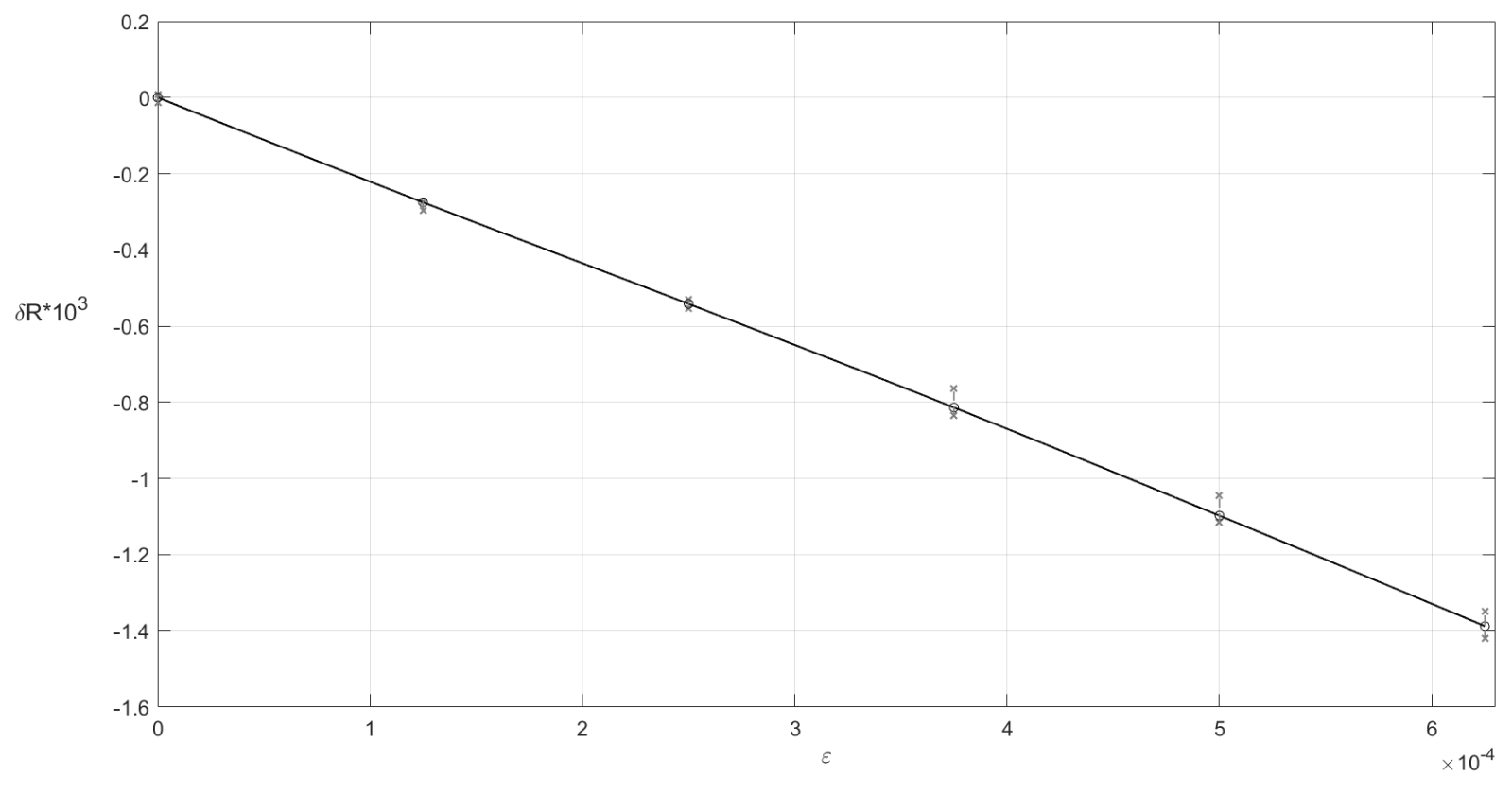

Рисунок 1. График линейной характеристики тензорезитора №1
Рисунок 2. Погрешность измерений при испытаниях тензорезистора №1
Рисунок 3. График линейной характеристики тензорезитора №5
Рисунок 4. Погрешность измерений при испытаниях тензорезистора №5
Выводы
В ходе проделанной работы, было произведено
исследование параметров двух
тензорезисторов №1 и №5. Также, были
рассчитаны средние значения их
сопротивлений при разных значениях
деформации, и коэффициент тензочувствительности
(
;
).
Так как они были прикреплены с разных
сторон пластины, получились значения
разные по знаку. Также, были вычислены
среднеквадратические значения
погрешностей их определения и построены
графики линейных зависимостей (рисунках
1 и 3). К тому же, были получены графики
погрешностей измерений (рисунки 2 и 4),
а также найдены максимальные значения
случайных погрешностей, которые можно
принять в качестве абсолютной погрешности
результатов калибровки тензорезисторов
(
).
