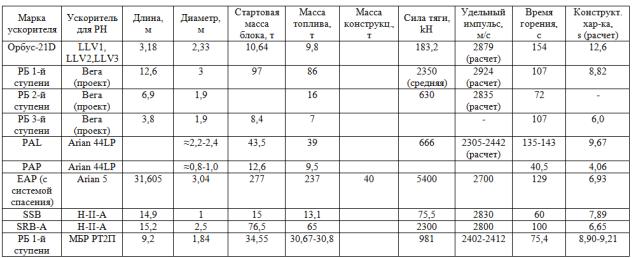

Окончание табл. 4.8

91

Контрольные вопросы

1. Расскажите о компоновочных схемах ракет, которые Вы используете в качестве аналогов.

2. Какие лётно-технические характеристики ракет Вы знаете?

3. Какие массогабаритные и энергетические характеристики ракет Вы знаете?

4. Какие критериальные характеристики ракет Вы знаете?

5. Что такое основные проектные характеристики и какие из них Вы знаете?

6. Для какой цели проводится сбор и обработка статистических данных по характеристикам ракет-носителей?

7. Какие характеристики размерного типа используются при сборе статистических данных?

8. Какие характеристики безразмерного типа используются при обработке статистических данных?

9.Назовите основные отечественные ракетные двигатели и их приближённые характеристики.

10.Приведите преимущества и недостатки твёрдотопливных ускорителей.

92

5. ТАКТИКО-ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Тактико-технические требования приводятся в тактикотехническом задании на разработку ракеты-носителя. Разработка ТТТ

к конкретной проектируемой ракете-носителю базируется на общих технических требованиях, предъявляемых к разрабатываемым РН.

5.1. Структура тактико-технических требований на создаваемые ракеты-носители

Структура тактико-технических требований на конкретную разрабатываемую ракету-носитель должна соответствовать документу «Общие технические требования». Этот документ представлен в специальной нормативной документации ракетнокосмической отрасли.

Ниже приведен перечень основных вопросов, которые в соответствии с ОТТ должны быть отражены при составлении ТТТ на конкретную разрабатываемую ракету-носитель.

1.Требования по назначению.

2.Требования по радиоэлектронной защите.

3.Требования по живучести и стойкости к внешним воздействиям.

4.Требования к надежности.

5.Требования к эргономике и технической эстетике.

6. Требования к эксплуатации, удобству технического обслуживания, ремонту и хранению.

7. Требования к транспортабельности.

8. Требования к безопасности.

9. Требования к стандартизации и унификации.

10. Требования к технологичности.

11. Конструктивные требования.

12. Технико-экономические требования.

13. Требования по видам обеспечения.

14. Требования к составным частям РН.

93

15. Требования к сырью, материалам и комплектующим.

16. Требования к консервации и упаковке и маркировке ракетных блоков.

Кроме того, в ТТТ приводятся ссылки на конкретные документы (с номерами и датами), подтверждающие те или иные требования или решения.

5.2. Обзор общих технических требований, предъявляемых к ракетам-носителям

Достаточно большой опыт, накопленный в области проектирования, производства и эксплуатации РН, отражён в нормативных документах ракетно-космической отрасли, справочной, монографической литературе, учебниках и учебных пособиях. Эти требования излагают положительный опыт создания ракет-носителей и имеют своей целью помочь разработчикам ракетной техники избежать ошибок, которые были совершены более ранним поколением создателей ракетной техники.

Ниже приведен обзор некоторых основных разделов ОТТ, предъявляемых к ракетам-носителям, и комментарии к материалам этих разделов.

5.2.1. Требования по назначению

Требования к ракетам-носителям

В этом разделе должны быть освещены следующие вопросы:

-назначение РН (должно быть по возможности универсальным);

-грузоподъемность;

-параметры орбиты;

-точность выведения.

Требования к стартовым устройствам

Классификация видов стартовых устройств приведена на рис. 5.1. Наиболее распространены наземные открытые стартовые

устройства, например, для РН «Протон», «Энергия» и др. К наземным полузаглублённым можно отнести стартовые устройства для РН типа «Союз» [84], часть которой располагается ниже уровня опорного кольца.

94

Рис. 5.1. Классификация стартовых устройств ракет-носителей

Надводный стартовый комплекс может располагаться вблизи экватора, что важно для запуска КА на геостационарные орбиты. Кроме того, можно выбрать координаты точки старта, при которых не нужно отчуждать территории для падения ракетных блоков РН. В настоящее время надводный старт используется международной компанией «Sea Launch», в которой часть акций принадлежит РКК "Энергия", поставляющей разгонный блок ДМ-SL для РН "Зенит3SL" (которая, в свою очередь, производится в Украине).

Старт из шахт используется для конверсионных РН, созданных на основе баллистических ракет, стартующих из шахт.

При использовании стартов с самолетов-носителей имеется возможность выбора таких районов старта, при использовании которых отсутствует необходимость отчуждения территорий для падения отработавших ракетных блоков. К недостаткам воздушных стартов относится высокая стоимость самолётных стартовых комплексов.

5.2.2.Требования к надежности

Вэтом разделе должны быть приведены номенклатура используемых показателей надежности и их количественные значения, которые необходимо обеспечить в процессе создания РН.

Напомним, что надежность, согласно ГОСТ 27.002-95 «Надежность в технике. Термины и определения», - это свойство объекта (системы) сохранять во времени в установленных пределах значения всех параметров, характеризующих способность выполнять требуемые функции в заданных режимах и условиях применения, технического обслуживания, хранения и транспортирования.

95
