Рис. 3.1. Ситуационный план:

1 – пассажирский железнодорожный вокзал; 2 – товарная железнодорожная станция; 3 – химический комбинат; 4 – ТЭЦ; 5 – текстильный комбинат; 6 – санитарно-защитная зона; 7 – жилые кварталы; 8 – река;

9 – водозаборный узел; 10 – очистные сооружения; 11 – железная дорога

Предприятия на плане связаны одной системой энергоснабжения, водоснабжения, транспортными коммуникациями. Кроме того, химкомбинат является поставщиком красителей для текстильного комбината. Такое кооперирование позволяет разработать общую схему водоснабжения и канализации, кратчайшие транспортные связи предприятий с жилыми массивами и железной дорогой. В ситуационный план включают общие водозаборные сооружения, санитарнозащитные зоны, отмечают точки выбросов газов и т.д.

Для уменьшения загазованности жилого массива выбросами промышленных предприятий их располагают с учетом преобладающего направления ветров, которое определяют по средней розе ветров летнего периода на основе многолетних наблюдений (50 – 100 лет) метеорологических станций [10]. Розу ветров располагают на ситуационных и генеральных планах в верхнем левом углу чертежа и строят в соответствующем масштабе следующим образом (рис. 3.2): окружность делят на 8 или 16 равных частей и в результате получают 8 или 16 румбов: С, СВ, В, ЮВ, Ю, ЮЗ, З, СЗ. От центра окружности (начало координат) откладывают в выбранном масштабе процентную повторяемость ветров в течение года (результат многолетних наблюдений) по соответствующим румбам. Полученные точки соединяют.

Наиболее вытянутая сторона полученной фигуры показывает направление господствующих ветров.

Промышленные здания рекомендуется располагать продольной осью по направлению господствующего ветра или под углом 45° к нему.

С

СВ

СЗ

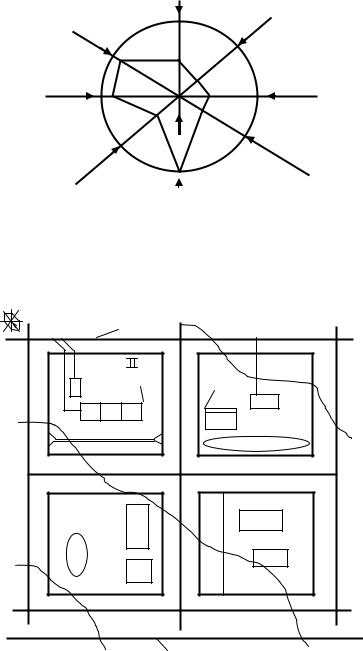

Рис. 3.2. Роза повторяемости ветров

С использованием ситуационного плана разрабатывают генеральный план проектируемого предприятия в масштабе 1:500, 1:1000, 1:200 или 1:5000 (рис. 3.3).

Рис. 3.3. Схема генерального плана предприятия

1 – заводоуправление; 2 – столовая; 3 – стоянка автотранспорта;

4– санитарно-защитная зона; 5 – депо; 6, 7, 8 – блоки производственных цехов; 9, 10 – склады; 11 – железная дорога; 12 – автодорога; 13 – ТЭЦ; 14 – АТС

На генеральном плане промышленного предприятия изображают:

−размещение всех зданий и сооружений;

−расположение цехов по группам;

−ширину противопожарных и санитарных разрывов между зданиями;

−проезды и въезды в цехи, автодороги и железнодорожные пути;

−инженерные сети;

−ограждение территории с указанием въезда и проходных на территорию

завода;

−размещение пожарных гидрантов, зоны озеленения, розу ветров. Промышленную зону с производствами повышенной пожаро- и взрывоопас-

ности необходимо располагать с подветренной стороны по отношению к другим зданиям и сооружениям.

Энергетические объекты размещают ближе к основным потребителям. Они должны иметь по возможности наименьшую протяженность тепло-, газопаропроводов и линий электропередач.

Склады располагают около внешних границ территории предприятия с целью эффективного использования подъездных путей и железнодорожного транспорта. Расстояние от путей до зданий определяют по нормативным документам.

При разработке генерального плана следует учитывать перспективу расширения предприятия и резервировать участки, прилагая необходимые техникоэкономические обоснования.

Между местами вредных газовых выбросов в атмосферу и жилыми или общественными зданиями необходимо предусматривать санитарно-защитную зону. Ширина зоны принимается по нормативным документам в зависимости от класса вредности газовых выбросов. Санитарно-защитную зону благоустраивают и озеленяют.

На генеральном плане показывают размещение подземных, надземных и наземных коммуникаций (водопровод, канализация, линии энергоснабжения и связи, газопровод, теплопровод и т.д.). Коммуникационные сети проектируют в виде прямолинейных участков вдоль магистральных проездов параллельно линиям застройки. Нельзя прокладывать газопроводы и трубопроводы легковоспламеняющихся и горючих веществ под зданиями, автомобильными и железными дорогами.

При разработке плана производственной зоны предварительно намечают расположение отдельных цехов, соблюдая при этом непрерывность и последовательность размещения в направлении общего технологического потока проектируемого производства. Наиболее рациональное решение плана получают при прямоугольных очертаниях зданий и застройки. Застройка может быть блокированная, когда отдельные цехи размещаются в одном здании.

При рассредоточенной системе застройки отведенной территории между зданиями и сооружениями необходимо оставлять минимальные противопожарные и санитарные разрывы:

44Глава 3. ПРОЕКТИРОВАНИЕ ХИМИЧЕСКИХ ПРОИЗВОДСТВ

1)не менее 15 м – для предприятий, выделяющих вредные вещества;

2)не менее 20 м – для азотных заводов.

Схема генерального плана завода полупродуктов и красителей представлена на рис. 3.3.

На генплане указываются высотные отметки местности (360, 361, 359). Все сооружения завода «привязывают» к координатной сетке с указанием расстояний от условной нулевой параллели и условного меридиана. По этой привязке можно определить расстояние между цехами.

В качестве примера показана привязка цеха 8 и склада 9 к координатным осям. Число с буквой А в числителе показывает расстояние в км от условной нулевой параллели, а со знаком «+» дополнительные метры. В знаменателе число с буквой Б показывает расстояние от нулевого меридиана. Таким образом, расстояние между точками по широте (снизу вверх) 17 км 40 м – 17 км 20 м = 20 м, а по долготе (слева направо) 6 км 80 м – 6 км 10 м = 70 м.

На этом же рисунке показано зонирование строительной площадки. В производственной и складской зонах предусмотрены участки под расширение предприятия. Следует отметить, что на рисунке условно не показаны тротуары, транспортные коммуникации, инженерно-технические сети и ограждение объекта.

Предприятия, выделяющие производственные вредности (газ, дым, копоть, пыль, неприятные запахи и др.), запрещается располагать по отношению к жилому району с наветренной стороны. Не разрешается размещать в плохо проветриваемых долинах или котловинах предприятия, которые выделяют в атмосферу вредные вещества (SO2, Cl, HCl, HF и др.), а также ТЭЦ.

Все места для сбора и хранения отходов производства (содержащие возбудители заболеваний, сильно действующие химические или радиоактивные вещества, которые не были подвергнуты предварительной нейтрализации, обезвреживанию и дезактивации) должны иметь специальные устройства, исключающие загрязнения почвы, подземных вод, атмосферного воздуха и быть строго изолированы от доступа людей.

3.1.3. ОБЩИЕ ПРИНЦИПЫ АНАЛИЗА, РАСЧЕТА И ВЫБОРА ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ ХИМИЧЕСКИХ ПРОИЗВОДСТВ

После составления эскизной технологической схемы рассчитывают материальные и тепловые балансы для всех стадий химического производства, для каждой стадии тип технологического оборудования, производят его расчет и подбор по каталогам.

Рассмотрим в начале принципы выбора типа технологического аппарата на примере оформления энергоемкой стадии сушки. От этой стадии технологической схемы во многом зависит как качество готового продукта, так и техникоэкономические показатели производства в целом.

Тип сушилки зависит от выбранного способа сушки, который в свою очередь определяется свойствами материала подвергаемого обезвоживанию.

ОБЩИЕПРИНЦИПЫАНАЛИЗА, РАСЧЕТАИВЫБОРАТЕХНОЛОГИЧЕСКОГООБОРУДОВАНИЯ… 45

Без связи с конкретным материалом не могут подобраны рациональный способ сушки и конструкция сушильного аппарата. Список свойств материала как объекта сушки, необходимых для выбора способа сушки, наиболее полно представ-

лены в [11, 12].

Выбор рационального метода сушки обусловлен не только комплексом характеристик материала, но и особенностями производства (малотоннажное, крупнотоннажное, периодического действия, непрерывного действия и т.п.), а также номенклатурой выпускаемого сушильного оборудования. Ограничивающими условиями при выборе метода сушки являются технологические, экономические и требования к качеству готового продукта [12].

Предварительно тип или несколько типов сушилок можно выбрать на основании патентного обзора или по таблицам. При этом надо иметь в виду следующие моменты:

1)при небольших объемах производств или при производстве большого ассортимента продуктов следует отдавать предпочтение сушильному оборудованию периодического действия;

2)жидкие и хорошо текучие материалы сушат на распылительных сушилках;

3) для пастообразных материалов могут быть рекомендованы сушилки

спсевдоожиженным слоем, вальцеленточные и вакуумгребковые сушилки;

4)материалы, не допускающие загрязнения пылью постороннего вещества, нельзя сушить в аппаратах с псевдоожиженным слоем на инертном носителе, так как происходит его истирание;

5)для материалов с малым внутридиффузионным сопротивлением следует применять сушилки, обеспечивающие хорошее перемешивание материала и сушильного агента (сушилки псевдоожиженного слоя и пневматические);

6)для удаления прочносвязанной влаги рекомендуют применять барабанные и ленточные сушилки, которые обеспечивают длительное время сушки;

7)при необходимости получать продукт в гранулированном виде из суспензий следует применять барабанные грануляторы-сушилки.

Окончательный выбор типа сушильного аппарата производят после испытаний по сушке материалов на лабораторных или полупромышленных установках в отраслевых научно-исследовательских институтах. В первую очередь это относится к крупнотоннажным производствам, которые требуют, как правило, индивидуальных разработок аппаратов с учетом всех особенностей производства [13].

Можно рекомендовать следующую последовательность выбора типа оборудования для каждой стадии технологической схемы:

1)проводится исследование (например, в отраслевых НИИ) или определение по справочной литературе физико-химических свойств перерабатываемого материала и готового продукта;

2)на основании установленных технико-экономических требований выбирается наиболее рациональный способ осуществления процесса на данной технологической стадии;
