МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ВЫПУСКНОЙ РАБОТЫ

341





дует присвоить один порядковый номер и наносить его на линии-выноске, имеющей полку с нанесенным обозначением шва; на полке или под полкой ли- нии-выноски, не имеющей обозначения шва.

Допускается одинаковым швам на чертеже не присваивать порядковые номера, а отмечать их линиями-выносками без полок.

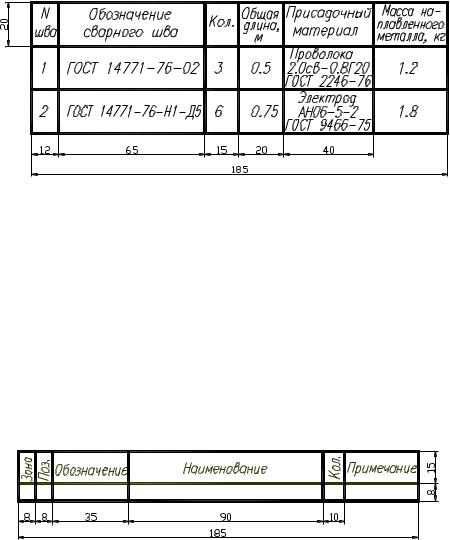

При необходимости на свободном поле чертежа можно располагать таблицу сварных швов, выполняемую по следующей форме:

4.7. ПРАВИЛА ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНОЙ ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ЦЕХА (ОТДЕЛЕНИЯ) И ФУНКЦИОНАЛЬНОЙ СХЕМЫ АВТОМАТИЗАЦИИ

На технологической схеме (это, как правило, принципиальная схема), должно быть показано основное и вспомогательное оборудование цеха (отделения) в технологической последовательности, указаны основные технологические связи между изделиями (трубопроводы), а также элементы, имеющие самостоятельное функциональное значение (насосы, арматура и т.д.).

На чертеже технологической схемы над основной надписью следует располагать перечень основного оборудования (экспликацию), которая заполняется сверху вниз и выполняется по следующей форме:

В экспликации принципиальной схемы следует указывать: в графе «Поз.» – позиционное обозначение элементов схемы, «Обозначение» – обозначение раз-

342

ПРИЛОЖЕНИЕ





рабатываемого оборудования, «Наименование» наименование оборудования, согласно чертежу или каталогу, «Кол.» количество оборудования, имеющего одинаковую размерность, конструкцию и назначение, «Примечание» основные технические характеристики оборудования (по необходимости).

Все оборудование (аппараты, насосы, вентиляторы и др.) на схеме необходимо изображать сплошными тонкими линиями толщиной 0,3...0,5 мм, а трубопроводы и арматуру сплошными основными линиями, т.е. в два раза толще, чем оборудование.

Аппараты, машины, трубопроводы и запорную арматуру на принципиальной технологической схеме следует изображать условно.

При отсутствии стандарта на данное оборудование его необходимо изображать схематически с основными технологическими штуцерами, загрузочными люками, входами и выходами основных продуктов. На чертеже технологической схемы необходимо указывать ориентировочные высотные отметки расположения оборудования.

Линии трубопроводов, а также расположенные на них арматуру и приборы следует показывать на схеме горизонтально и вертикально. Условное обозначение трубопроводов состоит из графического обозначения трубопровода по ГОСТ 2.78470 и цифрового обозначения транспортируемой среды.

Условные графические обозначения приборов и средств автоматизации на схемах выполняют линиями толщиной 0,5…0,6 мм, а линии связи 0,2…0,3 мм.

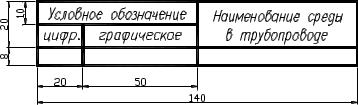

Условные изображения и обозначения трубопроводов, принятые на схеме, должны быть расшифрованы в таблице условных обозначений по форме:

Обозначениепотока жидкости или газа следует выполнять по ГОСТ 2.72174. Не допускается пересекать изображения машин (аппаратов) и других изделий линиями трубопроводов. На каждом трубопроводе у места его отвода от магистрального трубопровода или места подключения к аппарату следует проставлять стрелки, указывающие направление движения потока и условное обозначе-

ние вида среды: светлые газ, темные жидкость.

Условное графическое обозначение приборов и средств автоматизации на технологической схеме необходимо выполнять по ГОСТ 21.40488.

Условные графические обозначения приборов и средств автоматизации на схемах выполняют линиями, толщиной 0,5...0,6 мм, а линии связи 0,2...0,3 мм.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ВЫПУСКНОЙ РАБОТЫ

343





4.8. ПРАВИЛА ВЫПОЛНЕНИЯ КОМПОНОВОЧНЫХ ЧЕРТЕЖЕЙ

Компоновочный чертеж должен содержать планы этажей и разрезы помещений. При этом аппараты изображаются в виде их наружных контуров с ориентацией относительно осей здания и привязкой к осям колонн, стенам здания или другим, уже нанесенным, аппаратам. Планы этажей, на которых указано проектируемое оборудование, изображают на компоновочном чертеже в масштабе 1:100. На планах необходимо наносить сетку колонн и наружные контуры аппаратов. Колонны обозначают пересечением двух взаимно-перпендикулярных продольных и поперечных разбивочных осевых линий. Продольные разбивочные оси обозначаются прописными буквами русского алфавита, за исключением букв З, И, Х, О, Ц, Ч, Ы, Ъ, Ь. Продольные оси следует обозначать снизу вверх.

Поперечные разбивочные оси обозначают слева направо арабскими цифрами. Буквенные и цифровые обозначения осей следует помещать в кружках диаметром 10 мм.

Кроме изображения оборудования в плане по этажам необходимо выполнить поперечные и продольные разрезы цеха, на которых целесообразно показать все аппараты. Разрезы цеха рекомендуется выполнять в масштабе 1:50. Как и на планах этажей, в разрезах оборудование изображается наружными контурами. При этом необходимо показывать способ установки оборудования (на фундаменте, постаменте и т.д.), высоту его установки и высоты расположения всех междуэтажных перекрытий и площадок.

На компоновочном чертеже аппараты следует ориентировать и привязывать по двум направлениям к осям колонн или к уже нанесенным на план аппаратам.

Размеры необходимо указывать в метрах.

Компоновочный чертеж должен содержать перечень оборудования – экспликацию. Номера аппаратов в экспликации обязательно должны совпадать с их номерами на технологической схеме. В экспликации следует указывать наименование аппарата, количество таких аппаратов и их массу (в графе «Примечание»).

344

ПРИЛОЖЕНИЕ





Приложение А

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Тамбовский государственный технический университет»

Кафедра ТОПТ

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА ДП – 201.000.00.000.000 ПЗ

К дипломному проекту по

МАХП

наименование учебной дисциплины

на тему:

Автор проекта









Группа







подпись, дата, инициалы, фамилия

Специальность

















Руководитель проекта

номер









инициалы, фамилия









подпись, дата,





Проект защищен









Оценка





Члены комиссии























подпись, дата





инициалы, фамилия























подпись, дата





инициалы, фамилия

Тамбов 20…г

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ВЫПУСКНОЙ РАБОТЫ

345





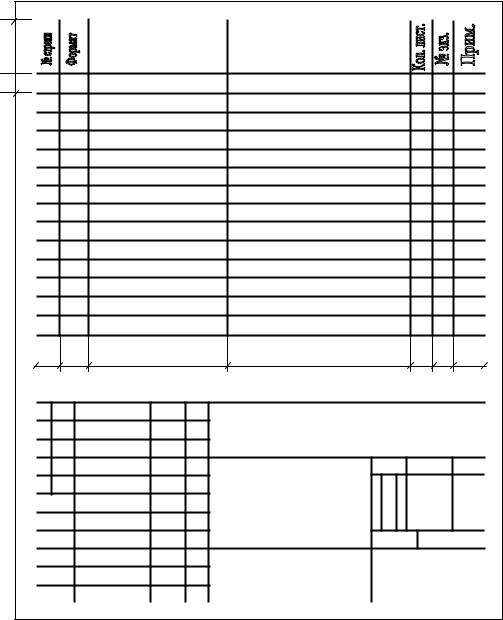

Приложение Б

(справочное)

8 15





Обозначение

Наименование







1







Документация общая







2







Вновь разработанная







3













4

А4

ДП-201.000.00.00.000ПЗ

Пояснительная записка

35





5

А1

ДП-201.131.00.00.000ВО

Чертеж общего вида

2





6

А1

ДП-201.000.00.00.000ТС

Схема технологическая

2





7

А1

ДП-201.000.00.00.000КЧ

Чертеж компоновочный

1





8







Документация по







10













11







сборочным единицам







12



ДП-201.131.01.00.000ВО

Барабан. Чертежобщеговида







13

А1

1





14

А1

ДП-201.131.02.00.000ВО

Станцияопорно–упорная







15







Чертежобщеговида

1





7

8



70

64



8

8

20









ДП – 201.000.00.00.000 ВП











Производство

Литера

Масса

Масшт

Изм Лист

№ докум

Подпись Дата









Разраб

Иванов



аммофоса









Проверил

Петров

Ведомость проекта









Т. контр.







Лист



Листов

Рук.



Петров





ТГТУ гр. М–51

Н.контро

Сидоров





Утв.

Попов
