Последняя технология является наиболее многообещающей, так как позволяет образовывать большое число частиц при минимуме затрат. Подходящими материалами для формирования таких наночастиц являются полимеры, сажа, пирогенные кремниевые кислоты, оксиды железа и диоксид титана.

Одна из основных проблем, которую еще предстоит решить, заключается в том, чтобы уже после осаждения частицы, обладающие новым распределением по размеру и новой структурой, оказались стабильными по отношению к старению и факторам воздействия окружающей среды. Например, ультрафиолетовое излучение может инициировать окисление покрытия, что приведет к гидрофилизации поверхности за счет образования кислородсодержащих групп.

Ученым удалось показать, что нанесение дисперсий гидрофильных частиц оксида кремния размером несколько нанометров на твердые керамические поверхности приведет к самоорганизации наночастиц за счет электростатического отталкивания и минимизации свободной энергии поверхности. Полученные в результате модифицирования поверхности обладают пониженным для гидрофильных жидкостей краевым углом смачивания, что улучшает стекание и увеличивает скорость высыхания после очистки.

В отношении строительных металлоконструкций вицепремьер Сергей Иванов заявил, что пять российских компаний, получивших поддержку в рамках важнейших инновационных проектов, уже производят нанопродукцию в объеме более 8 млрд рублей в год. «Это не «нанопурга», как иногда говорят критики», — отметил С. Иванов. Например, на «Северстали» уже приступили к серийному производству уникальных сплавов с двукратным улучшением эксплуатационных свойств. Эти материалы предназначены для сооружения конструкций, эксплуатируемых в экстремальных условиях, в частности, при разработке нефтегазовых месторождений отечественного арктического шельфа. В настоящее время объем продаж составляет около 2 млрд рублей в год, но он может быть увеличен более чем в 100 раз.

146

Наноинженерия поверхности деталей

Мы столько можем, сколько знаем. Зна-

ние — сила.

ФрэнсисБЭКОН, английскийфилософ, государственныйдеятель

Одним из направлений исследований в области нанотехнологий является наноинженерия поверхностей трущихся деталей, то есть создание методов и технологий формирования поверхностей с оптимальными прочностными и триботехническими свойствами на всех этапах жизненного цикла машиностроительного объекта. Работы в этой области охватывают не только этапы разработки, изготовления или ремонта машин и оборудования, но и дальнейший период их эксплуатации, в том числе обкатку, техническое обслуживание, тюнинг и безразборный ремонт.

Рассматривая нанотехнологию по Дрекслеру, следует помнить, что именно называется технологией «снизу вверх»: более сложные объемы строятся из простых — отдельных атомов, молекул, наноструктур. В отличие от такого подхода, технология «сверху вниз» предполагает получение малых изделий из больших объемов конструкционного материала. По второму пути человечество следует со времен своего возникновения до наших дней. Первобытный человек из большого камня путем неимоверных усилий изготовлял себе наконечник для стрелы, затем топор или мотыгу. Одного неверного движения было достаточно, чтобы многодневный труд пришел в негодность. Современное машиностроение, не говоря уже о ремонтном производстве, недалеко ушло с

147

- НАНОТЕХНОЛОГИИ -

нижнего уровня в направление «верхних» технологий по Дрекслеру. При изготовлении ряда деталей в процессе механической обработки до четверти объема материала заготовок переводится в стружку.

Нанонаука и нанотехнология стали наиболее востребованными и престижными в последние десятилетия, однако исследования в нанохимии и нанофизике ведутся уже около полувека, а ряд наноматериалов известен еще с древности. Уместно привести шутку одного из английских физиков, известного ученого в области микроэлектроники и сенсорных устройств, который сказал, что ученые «очень давно занимаются «этими штуками», но только недавно им сказали, что штуки называются наночастицами». В примере истинно английского юмора содержится большая доля истины.

Как уже отмечалось, многие непонятные для своего времени явления с развитием нанонауки получили научное обоснование и дальнейшее практическое развитие.

Так, еще относительно недавно считалось, что трение в подвижных соединениях — только разрушительный процесс, приводящий к отказу узла или машины и в связи с этим к огромным материальным затратам. Открытие избирательного переноса (ИП) при трении, или так называемого «эффекта безызносности», сделанное советскими учеными Д. Н. Гаркуновым и И. В. Крагельским в 1956 году, позволило изменить сложившееся представление о механизме изнашивания и трения, но многие явления, характерные для него, оставались необъяснимой загадкой.

Как пишет в своей книге «Триботехника (износ и безызносность)» один из последних отечественных классиков трибологии, автор открытий явлений избирательного переноса при трении («эффекта безызносности») и водородного изнашивания металла, Д. Н. Гаркунов: «Трение — удивительный феномен природы! Оно подарило человеку тепло и огонь... возможность записать человеческий голос, услышать звуки скрипки и многое другое».

Однако трение воспринимается как явление, приводящее к большим материальным потерям в экономике всего мира.

148

— Наноинженерия поверхности деталей —

Известно, что больше половины топлива, потребляемого автомобилями, тракторами, тепловозами и другими видами транспорта, расходуется на преодоление сопротивления, создаваемого трением в трущихся соединениях. Например, в текстильном производстве на преодоление сопротивления трения затрачивается около 80% потребляемой электрической энергии. Низкие коэффициенты полезного действия (КПД) большинства устройств обусловлены главным образом потерями на трение. КПД глобоидного редуктора, устанавливаемого в лифтах, металлорежущем оборудовании, шахтных подъемниках и др. даже после приработки составляет только 0,65—0,70, а в такой распространенной паре, как винт — гайка, и тогоменьше: лишь 0,25.

Именно по причине нулевого КПД в 1775 году Французская академия наук приняла официальное решение об отказе рассматривать какие бы то ни было проекты «перпетуум-мо- биле» (perpetuum mobile) — вечного двигателя. Это случилось более чем за семьдесят лет до открытия закона сохранения энергии со следующим объяснением: «Построение пер- петуум-мобиле абсолютно невозможно. Если бы даже трение и сопротивление среды в течение длительного времени не смогли уничтожить двигательной силы, то эта сила могла бы произвести только эффект, равный причине... Если бы можно было пренебречь трением и сопротивлением среды, то тело, которое приведено в движение, могло бы оставаться в движении, но не оказывать воздействие на другие тела, и «перпетуум-мобиле», который получился бы в этом гипотетическом случае (что в природе невозможно), был бы абсолютно бесполезен...»

Гаркуновым и Крагельским было обнаружено неизвестное ранее явление самопроизвольного образования тонкой пленки меди в парах трения бронза-сталь деталей самолетов в условиях смазывания их спиртоглицериновой средой и консистентной смазкой ЦИАТИМ-201. Особенностью эффекта (рис. 44) было то, что пленка 2 покрывала не только бронзовую деталь 3, но и сопряженную с ней стальную поверхность. При этом образовавшаяся тончайшая медная

149

- НАНОТЕХНОЛОГИИ -

пленка снижала износ и уменьшала силу трения в соединении в 10 и более раз. В дальнейшем при анализе условий работы и трущихся поверхностей деталей поршневого компрессора бытового холодильника было обнаружено аналогичное явление в паре трения сталь-сталь. В данном случае это являлось следствием растворения масло-фреоновой смесью медных трубок охладителя, находящихся на значительном удалении от зоны трения.

Сущность ИП, согласно обнаруженному явлению, заключается в том, «...что при трении медных сплавов о сталь в условиях граничной смазки, исключающей окисление меди, происходит явление избирательного переноса меди из твердого раствора медного сплава на сталь и обратного ее переноса со стали на медный сплав, сопровождающееся уменьшением коэффициента трения до жидкостного и приводящее к значительному снижению износа пары трения...». Это явление первоначально было названо атомарным переносом. Позднее, в 1968 году ИП был определен как «...вид фрикционного взаимодействия, характеризуемый молекулярной составляющей силы трения. ИП возникает в результате протекания на поверхности контактирующих тел химических и физических процессов, приводящих к образованию самоорганизующихся систем автокомпенсации износа и снижения коэффициента трения. Для этого явления наиболее харак-

Рис. 44. Структура сервовитной пленки

— Наноинженерия поверхности деталей —

терно образование защитной (сервовитной) пленки, в которой реализуется особый механизм деформации, протекающий без накопления дефектов, свойственных усталостным процессам». Название «сервовитная» (пленка) происходит от латинского servo vitte — спасать жизнь, что подразумевает предотвращение трущихся поверхностей от изнашивания.

Обнаружив необычное явление, но не имея в то время необходимого инструментального оборудования, ученые в полной мере не смогли объяснить физическую сущность процесса и разработать теоретические аспекты прогнозирования условий, при которых возникает и протекает эффект безызносности.

Проведенные в последнее время исследования указывают на то, что реальная толщина такой пленки не превышает 1000 А (100 нм), то есть данное явление с полной уверенностью можно отнести к проявлению нелинейных эффектов в наномире. Это на первый взгляд незначительное уточнение позволяет объяснить многие процессы избирательного переноса при трении с позиций современной нанонауки и практически реализовать эффект безызносности трущихся поверхностей (не только медьсодержащих) с использованием последних достижений нанотехнологий.

Обращаясь за примерами к живой природе, можно обнаружить, что подобные соединения, обладающие практически полной безызносностью, уже давно существуют. Суставы живых организмов десятки лет действуют на принципах, к которым современная наука только приближается, создавая так называемые интеллектуальные самонастраивающиеся подвижные соединения.

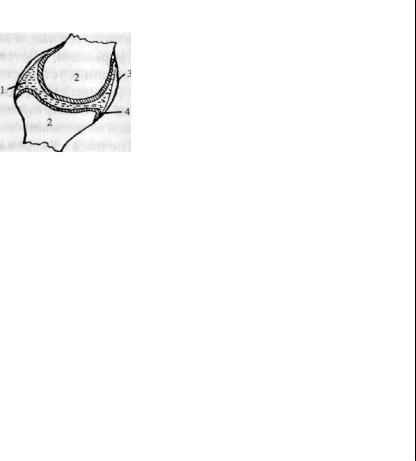

Строение сустава живого существа и пары трения брон- за-сталь в условиях ИП достаточно близки (рис. 45). В суставе также работают два мягких хряща 4, покрывающих костную ткань и разделенных полимерной, можно сказать «сервовитной», пленкой. В качестве смазывающей среды выступает синовиальная жидкость 1.

Явление ИП объясняет, почему компрессоры холодильных установок десятилетиями работают в тяжелейших усло-

150

- НАНОТЕХНОЛОГИИ -

виях пуска-останова без отказов и, следовательно, без ремонта, да и практически без какого-либо технического обслуживания: в них образуется определенная самоорганизующаяся система, которая регулирует процессы изнашивания и регенерации трущихся поверхностей.

Чтобы теоретически объяснить процесс восстановления трущихся соединений при их непрерывной и длительной эксплуатации, наиболее

важен механизм образования сервовитной пленки. Выявлено, что он может

идти двумя путями. Первый характеризуется предварительным схватыванием и «намазыванием» медного сплава на поверхность стали с последующим обогащением сопряженных поверхностей трения медью вследствие избирательного растворения медного сплава и «намазанного» слоя с образованием квазижидкой пленки меди на обеих поверхностях трения. Второй путь связан с коррозией медного сплава и последующим атомарным переносом меди. В период намазывания коэффициент трения повышается, а затем (по мере выделения меди) постепенно стабилизируется. Во втором случае коэффициент трения сразу же начинает уменьшаться, следовательно, схватывания не происходит.

Для образования сервовитных пленок в соединениях, не содержащих медных или других пластичных сплавов (цинка, олова, серебра, золота, палладия и др.)> необходимые компоненты должны быть введены в смазочный материал или другие рабочие жидкости, например топливо, промывочные и охлаждающие жидкости.

Одним из главных факторов, указывающих на наличие одновременного протекания при трении трибокоординации и трибовосстановительного распада, который приводит к самоорганизации фрикционной системы (пары трения),

— Наноинженерия поверхности деталей —

является автоколебание концентрации медьсодержащих продуктов в смазочном материале, то есть наличие определенной эволюции процессов в зоне контакта трущихся поверхностей.

В природе существуют фундаментальные явления, процессы, механизмы (на нано-, микро- и макроуровнях), связанные с физикой, химией, энергетикой поверхностей материалов, веществ и частиц. В результате исследований ученых трение теперь представляется не только как разрушительное явление природы — оно в определенных условиях может быть реализовано как самоорганизующийся созидательный процесс, позволяющий разработать новые, ранее неизвестные методы восстановления деталей и технического сервиса машин. К ним, в частности относятся: технология финишной антифрикционной безабразивной обработки (ФАБО), методы ускоренной приработки (обкатки) деталей машин и оборудования, безразборное восстановление агрегатов и узлов техники при непрерывной работе и др.

На износостойкость трущихся поверхностей большее влияние оказывает их окончательная (финишная) механическая (абразивная) обработка, при которой уменьшается шероховатость (путем тонкого шлифования, плосковершинного хонингования, суперфиниширования, полирования и т.д.).

Конструкционные материалы, поверхности которых обладали бы одновременно высокими прочностными, антифрикционными и антикоррозионными свойствами, могут быть получены путем нанесения специальных наноструктурированных покрытий.

Для их нанесения или осаждения существуют различные технологии. В зависимости от комбинации «покрытие-под- ложка» и условий применения покрытия способы нанесения покрытия реализуются с помощью самых разнообразных установок.

В промышленности широко применяется метод фрикционного (с помощью трения) нанесения медьсодержащих покрытий — финишная антифрикционная безабразивная обработка (ФАБО). Покрытия толщиной от 50 до 500 нм из пла-
