10)Уменьшить входное напряжение, повторить процедуры измерения для трех частных петель гистерезиса. Зафиксировать полученные петли гистерезиса в том же окне, в котором была построена динамическая предельная петля гистерезиса. В табл. 5.3 записать рассчитанные значения параметров частных петель гистерезиса, амплитудные значения напряженности и индукции Hm, Bm, коэрцитивной силы Нс и остаточной индукции Br.
11)Соединив вершины петель гистерезиса, построить основную кривую намагничивания для испытуемого материала.
Т а б л и ц а 5.3
Результаты измерения магнитных характеристик
Номер |
Uвх, В |
Hm, А/м |
Bm,Тл |
Hc, А/м |
Br,Тл |
|
опыта |
||||||
|
|
|
|
|
||
1 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
3 |
|
|
|
|
|
|
4 |
|
|
|
|
|
B |
|
|
Bm |
|
|
Br |
|
|
Hc |
Hm |
H |

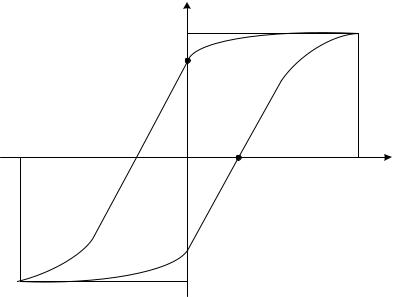

Рис. 5.3. Петля гистерезиса |
|
|
5.3.Контрольные вопросы
1)Что характеризует площадь петли гистерезиса?
2)Назвать статические и динамические характеристики магнитных мате-
риалов.
35
ЗАКЛЮЧЕНИЕ
Одним из направлений повышения качества учебного процесса является использование компьютерных и интерактивных технологий во всех видах занятий, в том числе при подготовке и проведении лабораторных работ по разделу исследования методов и средств измерения, включая применение компьютерных технологий.
Лабораторные работы с использованием стендов «Электрические измерения и основы метрологии. Вариант настольный с компьютерным управлением» (ЭИМ НК) модернизированы с целью полного перехода данного вида занятий на новые формы с использованием компьютерных технологий. Данный комплекс лабораторных работ является составной частью учебного плана по всем направлениям и специальностям подготовки, содержащим дисциплины «Метрология, стандартизация и сертификация», «Методы и средства измерений, испытаний и контроля», «Автоматизация измерений, испытаний и контроля» в Омском государственном университете путей сообщений (ОмГУПСе).
Апробация модернизированных лабораторных работ на стендах ЭИМ НК проведена на кафедре «Теоретическая электротехника» ОмГУПСа в 2016 – 2017 учебном году и показала преимущества данного подхода, так как использование современных цифровых, аналоговых и компьютеризированных средств измерения дает практическое представление обучающимся по широкому диапазону использования методов и средств измерений. Кроме того, выявлена необходимость дальнейшей работы по созданию новых разделов преподаваемых дисциплин и новых интерактивных форм, сопровождающих проведение лабораторных и практических занятий.
36
Библиографический список
1. Метрология и электрические измерения. Часть 1. Виды измерений. Обработка результатов наблюдений: Учебное пособие / А. Л. Каштанов, А. А. Комяков и др. / Омский гос. ун-т путей сообщения. Омск, 2014. 67 с.
2.Кузнецов А. А. Методы и средства измерений, испытаний и контроля: Учебное пособие /А. А. Кузнецов, О. Б. Мешкова, Т. А. Тигеева / Омский гос. ун-т путей сообщения. Омск, 2009. Ч. 1, 2. 144 с.
3.Кузнецов А. А. Применение комплекса NI ELVIS для исследования первичных измерительных преобразователей: Методические указания к выполнению лабораторных работ / А. А. Кузнецов, Д. В. Пашков / Омский гос. ун-т путей сообщения. Омск, 2012. 37 с.
4.Ким К. К. Метрология и техническое регулирование / К. К. Ким, В. Ю. Барбарович, Б. Я. Литвинов. М.: Маршрут, 2006. 256 с.
5.Сергеев А. Г. Метрология, стандартизация и сертификация / А. Г. Сер-
геев. М.: Юрайт, 2011. 820 с.
6.Тартаковский Д. Ф. Метрология, стандартизация и технические средства измерений: Учебник / Д. Ф. Тартаковский, А. С. Ястребов. М.: Высшая школа, 2008. 213 с.
7.Нефедов В. И. Метрология и электрорадиоизмерения в телекоммуникационных системах: Учебник / В. И. Нефедов. М.: Высшая школа, 2005. 599 с.
8.Приборы и методы измерений, контроля качества и диагностики в промышленности и на транспорте: Материалы III всерос. науч.-техн. конф. с междунар. участием «Приборы и методы измерений, контроля качества и диагностики в промышленности и на транспорте» / Под ред. С. М. Овчаренко / Омский гос. ун-т путей сообщения. Омск, 2018. 406 с.
37
ПРИЛОЖЕНИЕ
ПРОТОКОЛ ПОВЕРКИ
Протокол №
поверки _______________________________________________________
наименование СИ
Класс точности: _______Диапазон измерений:________
Заводской номер_____
Средство поверки: мультиметр __________________
Условия поверки: температура, ºС: влажность, %: давление, кПА:
1.Результаты внешнего осмотра:_______________________
2.Основная погрешность измерительного прибора
|
|
Показания эталона Х0 |
|
Погрешности |
|
|
|
||||
|
|
|
|
|
|
|
|
||||
|
|
абсолютные |
приведенные |
Вариа- |
|||||||
|
|
|
|
|
|
||||||
Показания |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
ция |
||
поверяемого |
|
|
|
при |
при |
при |
|
|
при |
||
при |
|
|
при уве- |
|
показа- |
||||||
прибора Х |
|
|
|
||||||||
|
уменьше- |
увеличе- |
уменьше- |
|
уменьше- |
||||||
|
|
ний b |
|||||||||
увеличении |
личении |
|
|||||||||
|
|
|
|||||||||
|
|
|
нии |
нии |
нии |
|
нии |
||||
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
дел. |
В (мА) |
|
В (мА) |
|
В (мА) |
|
% |
В (мА) |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Заключение:_______________
Поверку выполнил_________
Дата поверки:______________
