Предисловие
Предыдущий вариант рукописи «Электронная техника» был написан в течение 2005 года, когда я был ещѐ студентом, в качестве подготовки к экзамену, и оформленный в электронную книгу материал в июне 2005 года был выставлен в Интернет. Книга оказалась востребована. На страницах форумов появились многочисленные обсуждения и цитаты из неѐ, а мой электронный ящик был заполнен письмами с отзывами и предложениями, например, о ещѐ более широком освещении новой элементной базы. Шли письма от студентов, радиолюбителей, преподавателей… Я благодарен всем читателям. К сожалению, не всѐ в той версии было выдержано на высоком уровне. Для исправления недостатков я заново переписал и отредактировал материал с учѐтом некоторых последних достижений в современной электронике. Изложение информации теперь выполнено официальным стилем. Этот полностью переработанный материал, по некоторым параметрам превосходящий предыдущий, сейчас перед Вами. Он предназначен для самостоятельного ознакомления с основами электронной техники всеми заинтересованными лицами и включает информацию по микроэлектронике, по вакуумной, оптической и квантовой электронике. Я надеюсь, что он будет Вам полезен, а также заранее приношу извинения за возможные ошибки и неточности.
Если Вам интересно, то можете посетить официальный сайт http://moskatov.narod.ru, на котором для ознакомления выложены подобные книги в электронной форме, радиотехнические программы, их исходные тексты и много другой информации. Для связи с автором можно использовать форум на этом сайте.
Автор, инженер, Евгений Анатольевич Москатов
14 Москатов Е. А. Электронная техника. Начало. http://moskatov.narod.ru
1. Простейшие компоненты
1.1. Резисторы
Резисторы – это компоненты, основным параметром которых выступает сопротивление. Промышленность для аппаратуры широкого потребления выпускает резисторы сопротивлением примерно от 0,1Ом до 100МОм и мощностью от 0,125Вт до 100Вт.
В соответствии с веществами, из которых изготавливают важнейшие части компонентов, выделяют группы металлофольговых, проволочных и непроволочных резисторов. Металлофольговые резисторы изготавливают на основе диэлектриков, на которые наносят фольговые покрытия, к которым подсоединяют выводы. Проволочные резисторы выполняют из проволоки с высоким удельным сопротивлением, материалом которой часто служит нихром, манганин, константан и подобные сплавы. Чтобы уменьшить габариты таких резисторов, проволоку обычно навивают на диэлектрический каркас, например, спиралью укладывают на керамический стержень. Паразитная индуктивность проволочных резисторов при указанном способе изготовления довольно велика. Непроволочные резисторы можно отнести к классам углеродистых, полупроводниковых, металлодиэлектрических или композитных компонентов.
По возможности регулировки сопротивления резисторы подразделяют на постоянные, подстроечные и переменные. У постоянных резисторов сопротивление должно быть неизменно. У подстроечных резисторов его можно некоторое число раз отрегулировать, после чего наступит физический износ деталей. У переменных резисторов его можно изменять много раз. Подстроечные и переменные резисторы относят к группам регулировочных резисторов.
15 Москатов Е. А. Электронная техника. Начало. http://moskatov.narod.ru
1.2. Варисторы и негисторы
Варисторы – это компоненты, сопротивление которых уменьшается при повышении приложенного напряжения сверх определѐнного значения. Таким образом, сопротивления варисторов нелинейны. Основным материалом для производства варисторов обычно выступает карбид кремния. Когда приложенное к выводам варистора напряжение превысит фиксированный порог, происходит пробой окислов, которыми покрыты кристаллы карбида кремния, и возникает эмиссия носителей заряда с поверхностей этих кристаллов. Это вызывает уменьшение сопротивления варистора. Варистор можно включать в цепь в любой полярности. Вольтамперная характеристика (ВАХ) варисторов симметрична, что отражено на рис. 1.1.

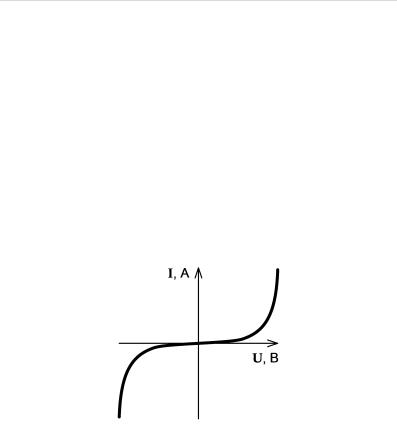

Рис. 1.1. ВАХ варисторов Варисторы нашли широкое применение в качестве компонентов,
которые включают после предохранителя параллельно питающей сети на входе электропитающих устройств с целью защиты последних от кратковременных перенапряжений, иногда возникающих в сети.
Негисторами называют специальные варисторы, вольтамперная характеристика которых имеет участок отрицательного со-
