Материал: Микро- и наноструктурированные материалы. Репортаж из пятого измерения (Третьяков), 2008, c.182
«Морская живность»: друзы ленточных кристаллов гидратированного оксида ванадия (V), формирующихся в процессе гидротермальной обработки.
66
Сложный оксид ванадия Ba0.4V3O8(VO)0.4·nH2O (n ~ 0.6) с туннельной голландитоподобной структурой, синтезированый гидротермальным методом (вверху). Внизу – электропроводящая «бумага» из высохших переплетенных кристаллов, которая может, в частности, использоваться в качестве катодного материала в химических источниках тока.
67

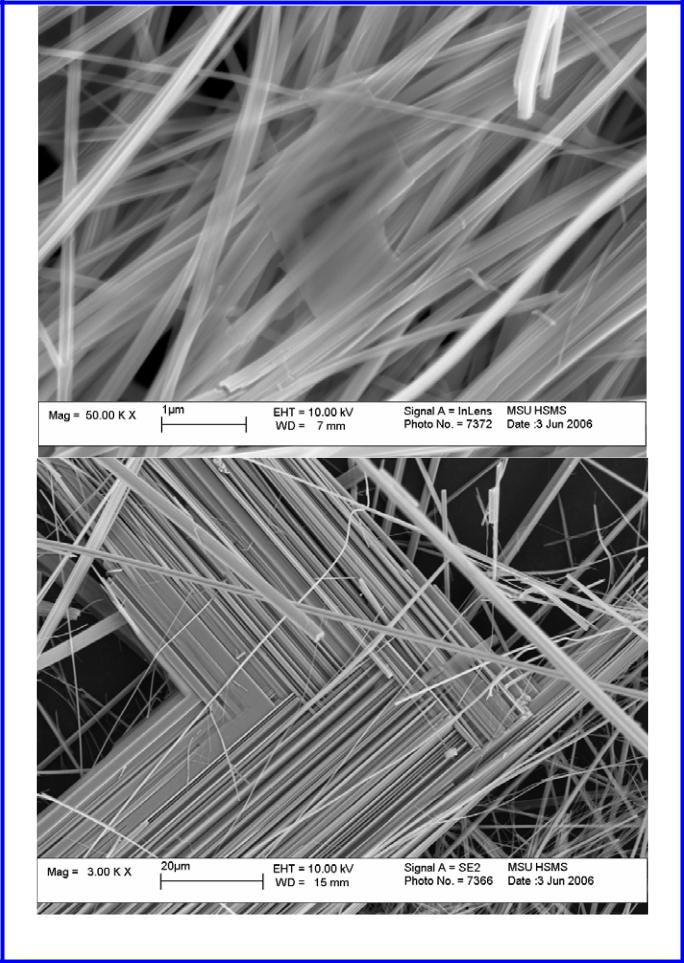

«Ленточные» вискеры BaV9Ox*yH2O, полученные при гидротермальной обработке барий-замещенного ксерогеля пентоксида ванадия (ФНМ МГУ).
68
Манганитные вискеры
Уникальной формой, которую можно |
Ba6Mn24O48 характеризуется наличием трех |
||||||||||
сравнить с ватой, мехом или войлоком, |
типов туннелей. Первый – квадратные |
||||||||||
обладают |
кристаллы |
|
каркасных |
фаз |
голландитоподобные туннели с Ba2+, второй – |
||||||
голландита Ba2-xMn8-yO16 |
и Ba6Mn24O48, |
свободные рутилоподобные туннели, третий - |
|||||||||
полученные |
изотермическим испарением |
туннели сложной формы, размещающие два |
|||||||||
расплава хлоридного флюса (KCl, NaCl). |
ряда катионов бария. Бариевая подрешетка |
||||||||||
Оригинальная кристаллическая структура |
частично разупорядочена и при переходе от |
||||||||||
выращенных вискеров манганитов сама по |
туннеля к туннелю положение катионов |
||||||||||
себе |
заслуживает |
внимания. |
|
Каркас, |
бария |
может |
изменяться. |
в |
Потенциал |
||
состоящий |
из сочлененных |
различным |
возможностей, |
скрытых |
такой |
||||||
образом структурных блоков – октаэдров |
кристаллической структуре и в таких |
||||||||||
MnO6, образует туннели, в которых могут |
кристаллах огромен. |
|
|
||||||||
размещаться |
катионы |
других |
металлов. |
|
|
|
|
|
|||

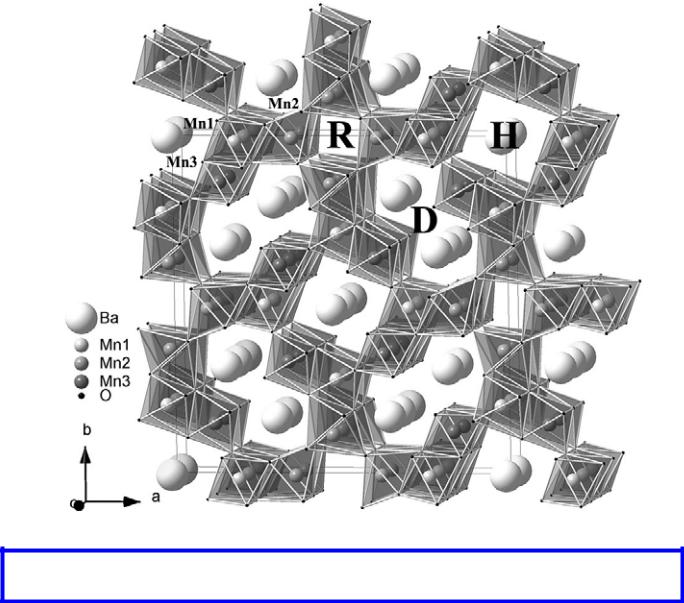

Кристаллическая структура фазы Ba6Mn24O48
Ионный проводник, катализатор, щуп в атомно-силовой микроскопии, неорганический сорбент, матрица для захоронения радиоактивных отходов – это только часть того, на что могут быть способны полученные волокна.
соиск. Е.А.Померанцева, |
Ph.Boullay, M.Hervieu, B.Raveau, J. Solid |
||
State Chem. 132, 1997, 239-248. |
|
||
д.х.н. Е.А.Гудилин, |
E.A.Goodilin, |
E.A.Pomerantseva, |
|
ст. В.В.Кривецкий, |
V.V.Krivetsky, |
D.M.Itkis, |
J.Hester, |
группа функциональных материалов |
Yu.D.Tretyakov, A simple method of growth and |
||
|
lithiation of Ba6Mn24O48 whiskers, J. Mater. |
||
|
Chem., 2005, 15. |
|
|
69
«Беспозвоночное магматического периода». Друза нитевидных кристаллов - вискеров манганита Ba6Mn24O48 с необычной туннельной кристаллической структурой, образовавшихся на коричнево-красных кристаллитах гаусманита Mn3O4 при высокотемпературной обработке (9500С, воздух,
расплав KCl-BaCl2). Присутствие изогнутых вискеров говорит об их необычайной гибкости, недоступной объемным неорганическим кристаллам.
«Монокристаллическая ткань мирозданья». Внешний вид «войлока» из манганитных вискеров Ba6Mn24O48, которые потенциально рассматриваются в качестве одномерных (супер)ионных проводников. (оптическая микроскопия). Справа - данные растровой электронной микроскопии.
70
