Узел 3

УЗЕЛ 4

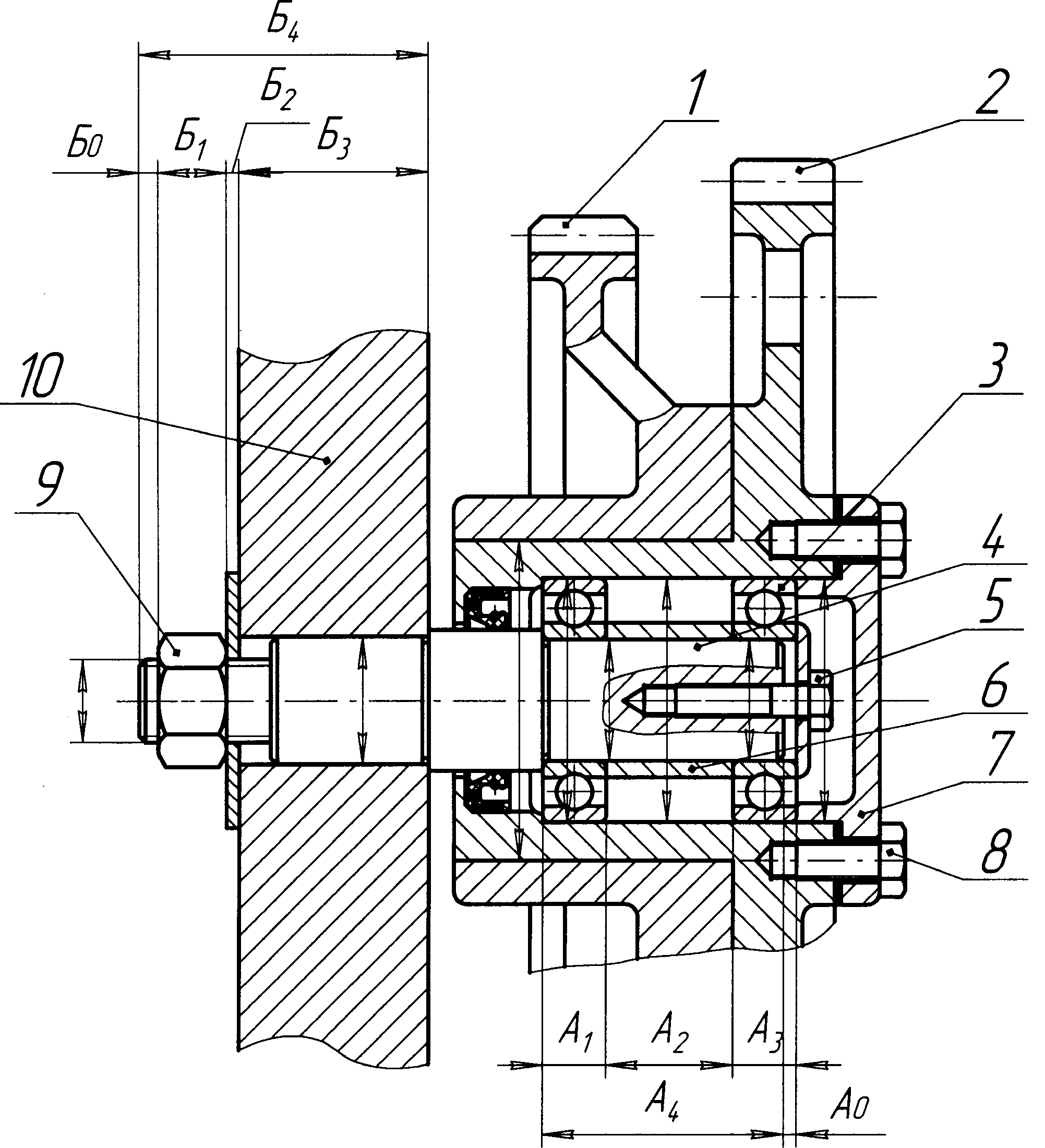

Шестерня 3 находится в зацеплении с шестерней 5, вращающейся на оси 7, которая закреплена в корпус 1. Шестерня 5 крепится на оси с помощью болта 8 и гайки 9.

Вариант	6 - 7						5
Вариант	D, мм	l, мм	n, об/мин	F_r, Н	масло	m		z
1	25	30	400	1200	Турбинное 46	1,75		43
2	35	35	550	1300	Индустриальное 30	2,0		47
3	45	40	790	1500	Турбинное 30	2,5		48
4	50	45	1100	1680	Индустриальное 45	2,75		54
5	55	50	1500	1890	Турбинное 22	3,0		60

Вариант	3-4	2	5-6	1-7	8-9	4-10
Вариант	3-4	по ГОСТ8338-76	5-6	1-7	8-9	4-10
1	17	6-203	32	28	М10	6 х 16 х 20 х 4
2	30	6-206	45	40	М16	6 х 25 х 32 х 6
3	35	6-207	55	50	М20х1,5	8 х 32 х 36 х 6
4	55	6-211	70	63	М24х1,5	10 х 46 х 56 х 7
5	45	6-209	65	55	М24x1,5	8 х 46 х 50 х 10

Вариант	Звенья размерных цепей
Вариант	А₀	А₁	А₂	А₃	А₄	А₅	Б₀	Б₁=Б₂	Б₃	Б₄
1	0,5..1	60	16	5	35	3	0,2..0,4	30	61,5	1,2
2	0,3..0,8	84,5	25	5	50	4	0,2..0,4	40	81,5	1,2
3	0,3..0,8	102,5	30	7	60	5	0,3..0,5	45	92	1,0
4	0,5..1,0	132	38	12	75	6	0,8..1,1	65	133	2,0
5	1,0..1,5	117	35	10	65	6	0,8..1,1	75	153	2,0

Узел 4

УЗЕЛ 5

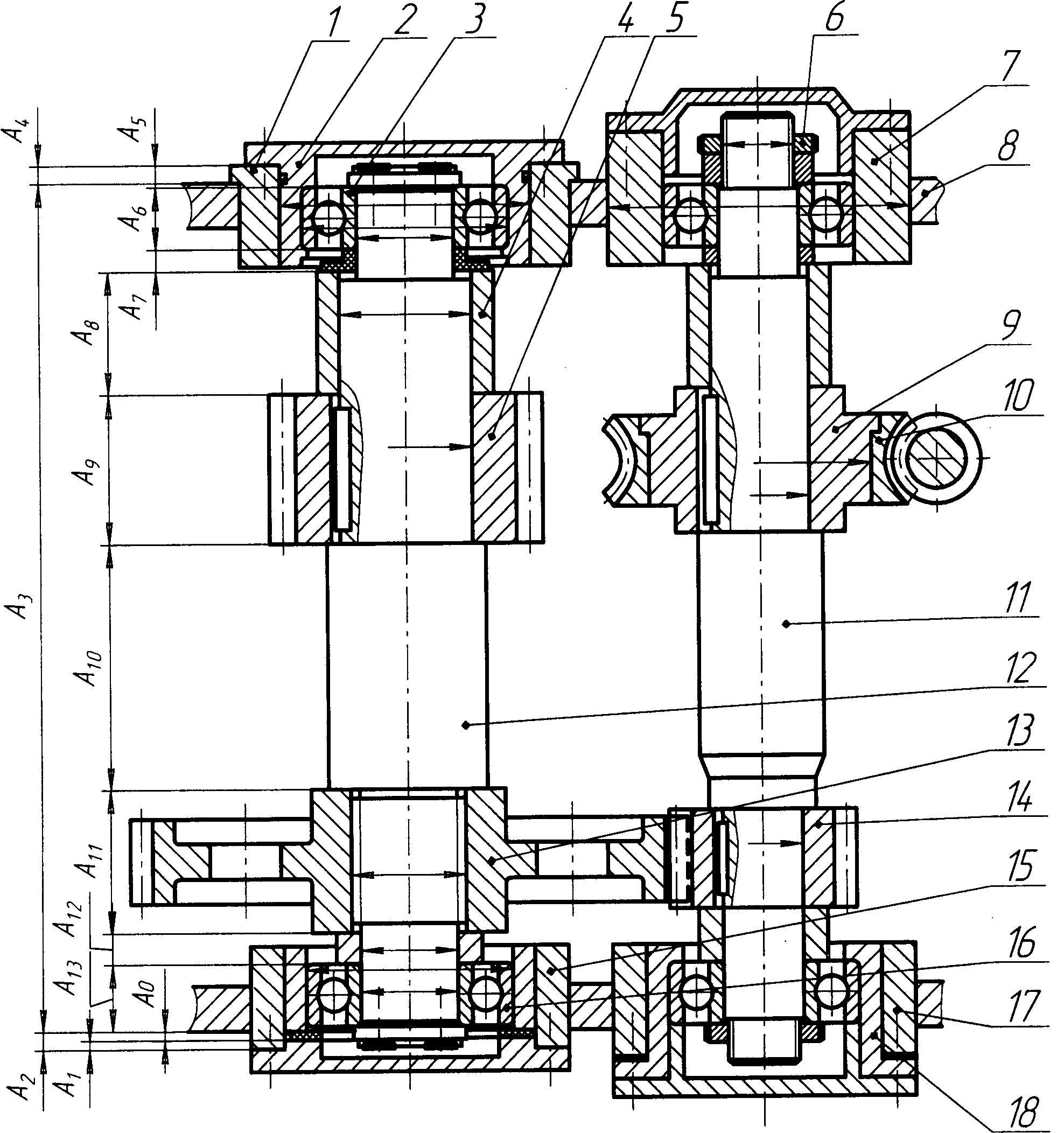

Вращение от червячного колеса 9 через шпонку передается валу 11 и шестеренке 14. Далее вращение от шестеренки 13 передается через шлицы на вал 12

Вариант	9 - 10												14
	D₁, мм	D, мм	D₂, мм	L, мм	материал			f		М_кр, Нм		m			z
					10	9
1 2 3 4 5	50 60 30 30 40	80 90 50 40 70	95 115 75 65 95	65 80 45 30 55	БрАЖ9-4Л	С418-36	0,18		120 151 75 60 95		2,5 2,75 3,0 2,5 3,0			32 32 18 18 23

Вариант

1-2

5-12

7-8

9-11

3, 16

11-

17-18

12-13

6-11

по ГОСТ 8338-75

110

100

0-205

6-207

0-211

6-205

0-208

8х32х36х6 8x36х40х7 8x56х62х10 8х28х32х7 8х42х46х8

М42х1,5 М48х1,5 М24х1,5 М24х1,5 М32х1,5

Вариант	Звенья размерной цепи
Вариант	А₀	А₁	А₂	А₃	А₄	А₅	А₆	А₇	А₈	А₉	^А10	^А11	^А12	^А13
1	1..2	4	5	200	5	5	16	5	30	40	60	30	3	16
2	1..1,5	4	5	200	5	5	17	4	30	40	60	25	7	17
3	2..3	5	5	200	5	7	21	4	25	40	60	20	5	21
4	1..2	4	5	200	5	7	15	4	30	40	60	30	4	15
5	1..1,5	5	5	200	5	7	19	5	20	40	60	30	4	19

Узел 5

УЗЕЛ 6

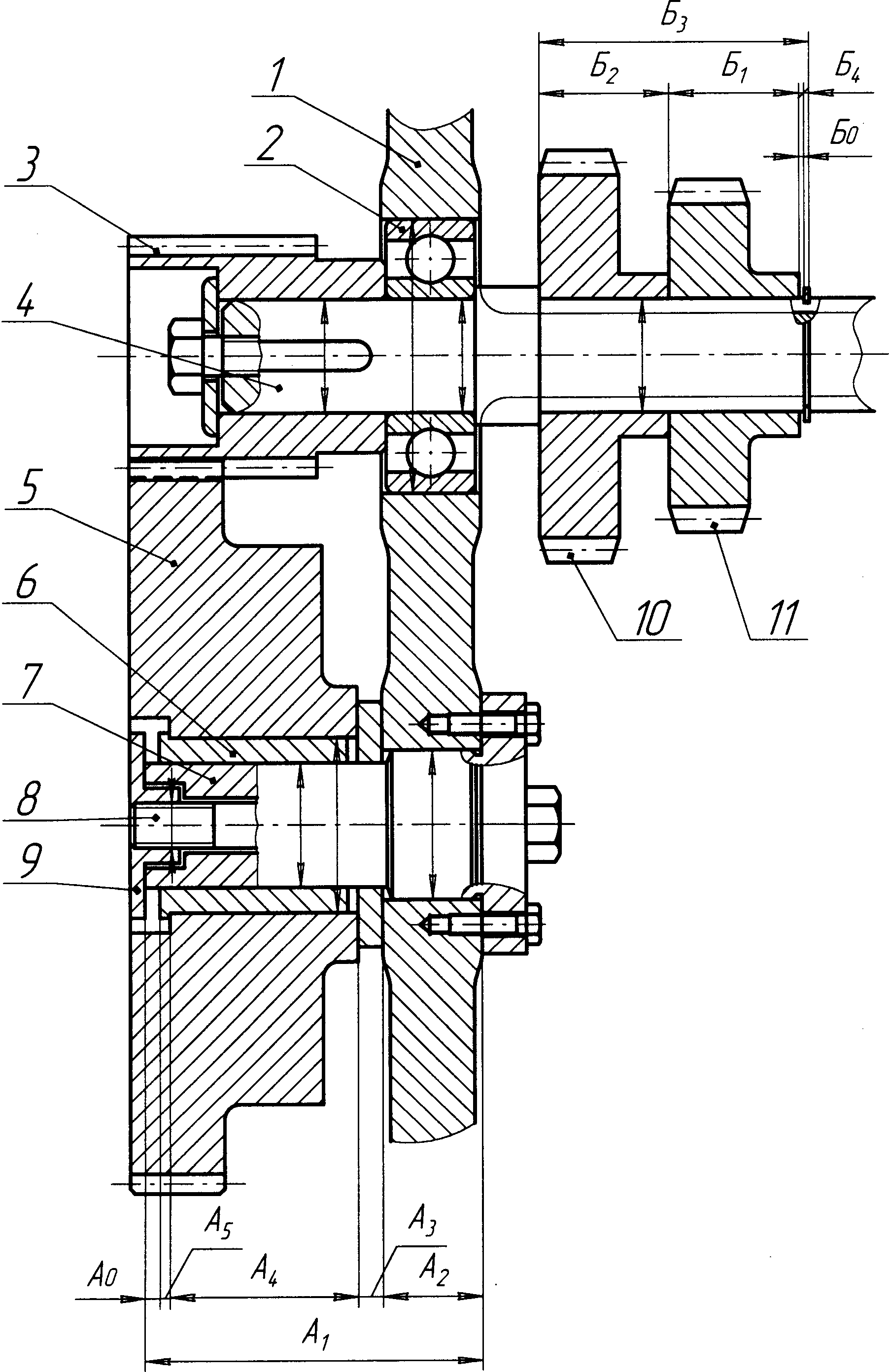

Вращение от блока шестерен 5 передается валу 6 и далее через полумуфту 7 к исполнительному органу. Соединение 5 и 7 выполнено неподвижно.

Вариант	6-7								5
	D, мм	D₂, мм	L, мм	материал		f	М_кр, Нм	а			б
				6	7			а			б
				6	7			m		z	m	z
1	20	25	25	сталь 45	сталь 20Х	0,15	35	1,5		26	2,0	28
2	30	35	30	сталь 40	сталь 40	0,14	44	1,75		28	2,25	31
3	40	50	35	сталь 30	сталь 40Х	0,085	55	2,0		31	2,5	36
4	50	60	40	сталь 40	сталь 45	0,20	70	2,25		35	2,75	41
5	60	70	50	сталь 45	сталь 40Х	0,14	88	2,5		40	3,0	47
