Материал: Метрология стандартизация сертификация Взаимозаменяемость
|
Вариант |
2-9 |
1-7 |
9-10 |
4 |
8-9 |
Звенья размерной цепи |
||||
|
по ГОСТ 8338- 75 |
А0 |
А1 |
А2 |
А3 |
А4 |
|||||
|
1 |
42 |
40 |
130 |
0-409 |
М12 |
2+0,5 |
4 |
60 |
4 |
50 |
|
2 |
48 |
46 |
160 |
0-412 |
М16 |
2+0,5 |
4 |
70 |
4 |
60 |
|
3 |
55 |
50 |
190 |
0-414 |
М24 |
1+0,5 |
5 |
81 |
5 |
70 |
|
4 |
60 |
58 |
210 |
0-410 |
М30 |
2-0,5 |
5 |
92 |
5 |
80 |
|
5 |
40 |
40 |
120 |
0-407 |
М20 |
1-0,5 |
5 |
51 |
5 |
40 |
Узел 20
УЗЕЛ 21
Вращение от электродвигателя передается на вал 4. С вала 4 посредством конической зубчатой пары крутящий момент передается на шпиндель 7, на котором закреплен шлифовальный круг.
|
Вариант |
3-4 |
3 |
|||||||||
|
D1, мм |
D, мм |
D2, мм |
L, мм |
материал |
f |
Мкр, Нм |
m |
z |
|||
|
3 |
4 |
||||||||||
|
1 |
40 |
60 |
85 |
20 |
сталь 20 |
сталь 40 |
0,084 |
18 |
1,5 |
56 |
|
|
2 |
46 |
65 |
95 |
25 |
сталь 20 |
сталь 40Х |
0,14 |
22 |
2,0 |
47 |
|
|
3 |
50 |
70 |
100 |
25 |
сталь 20 |
сталь 20Х |
0,15 |
28 |
2,5 |
40 |
|
|
4 |
58 |
75 |
105 |
25 |
сталь 20 |
сталь 45 |
0,20 |
36 |
3,0 |
37 |
|
|
5 |
32 |
55 |
75 |
20 |
сталь 20 |
сталь 30 |
0,085 |
140 |
2,0 |
37 |
|
|
Вариант |
2, 5 |
12 |
1-10 |
7-8 |
7-9 |
7-8 |
|
по ГОСТ 831-75 |
по ГОСТ 333-71 |
|||||
|
1 |
0-46211 |
0-2007106 |
65 |
22 |
М20х1,5 |
6х23х28х6 |
|
2 |
0-46212 |
0-2007107 |
72 |
26 |
М24х1,5 |
6х28х34х7 |
|
3 |
0-46213 |
0-2007108 |
78 |
40 |
М36х1,5 |
8х42х46х8 |
|
4 |
0-46214 |
0-2007111 |
100 |
45 |
М42х1,5 |
8х46х56х9 |
|
5 |
0-46210 |
0-2007109 |
85 |
30 |
М27х1,5 |
8х32х38х6 |
|
Вариант |
Звенья размерной цепи |
||||||||
|
Б0 |
Б1 |
Б2 |
Б3 |
Б4 |
Б5=Б7 |
Б6 |
Б8 |
Б9 |
|
|
1 |
3970,6 |
180 |
95 |
78 |
80 |
17 |
35 |
40 |
15 |
|
2 |
4160,8 |
190 |
105 |
80 |
90 |
18 |
35 |
45 |
15 |
|
3 |
4631 |
210 |
120 |
85 |
95 |
19 |
40 |
50 |
15 |
|
4 |
5061,2 |
230 |
140 |
85 |
100 |
23 |
40 |
50 |
15 |
|
5 |
4400,8 |
200 |
110 |
80 |
90 |
20 |
40 |
45 |
15 |
Узел 21

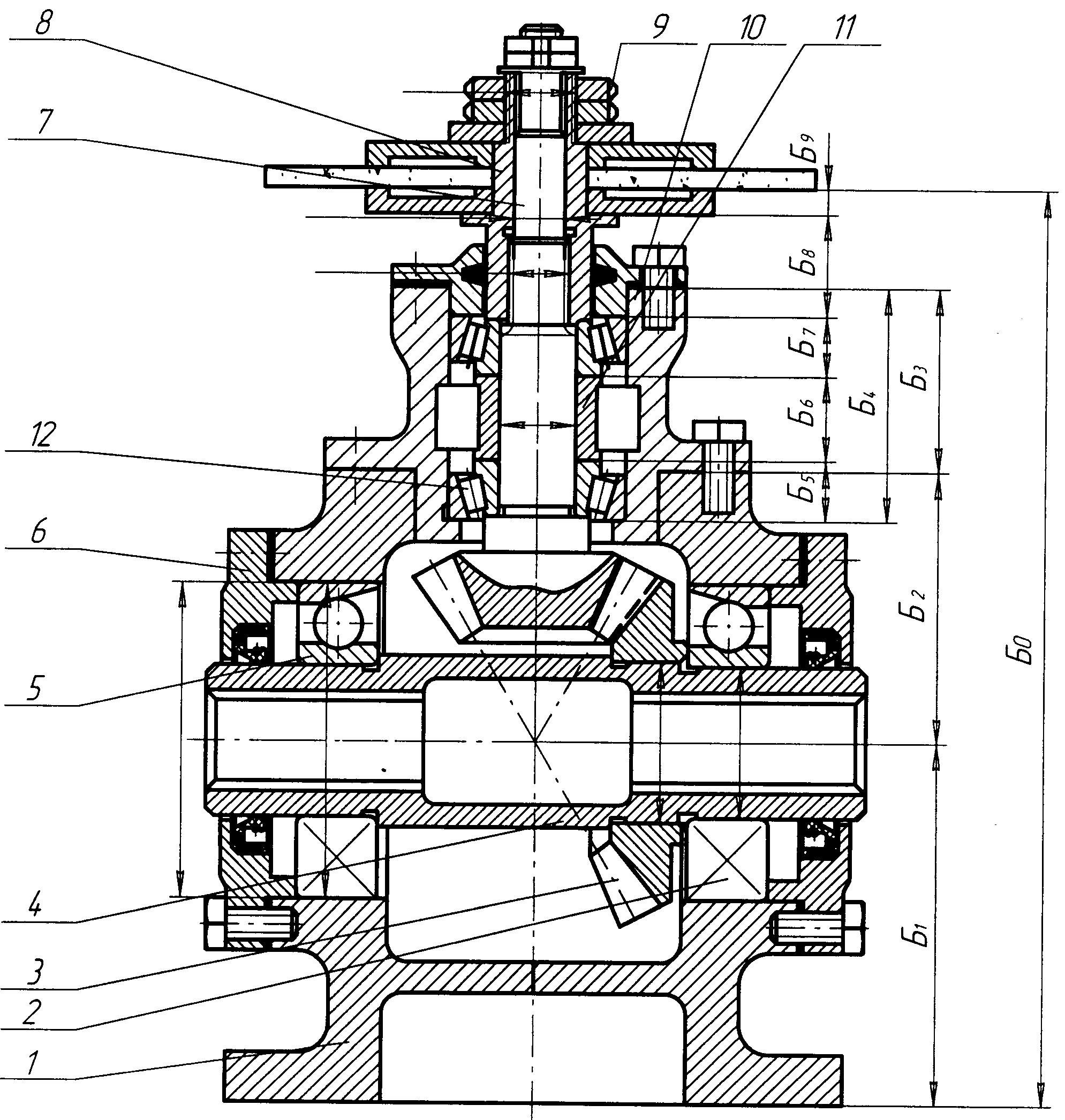

УЗЕЛ 22
Шестерня 3 находится в постоянном зацеплении с шестерней главного вала. Промежуточный вал 2 служит для передачи крутящего момента в коробке передач.
|
Вариант |
7-13 |
5 |
||||||
|
D, мм |
l, мм |
n, об/мин |
Fr, Н |
масло |
m |
z |
||
|
1 2 3 4 5 |
20 25 30 35 40 |
40 45 50 55 60 |
500 800 1000 1400 1900 |
100 130 160 200 250 |
Турбинное 30 Индустриальное 30 Турбинное 57 Индустриальное 45 Турбинное 22 |
2,0 2,25 2,5 3,0 3,5 |
40 42 44 40 44 |
|
|
Вариант |
2-8 |
13-6 |
11 |
2-3 |
1-9 |
2-10 |
|
по ГОСТ 8338- 75 |
||||||
|
1 2 3 4 5 |
32 38 42 48 54 |
30 35 40 45 50 |
6-305 6-306 6-307 6-308 6-309 |
6х26х32х6 8х32х38х6 8х36х42х7 8х42х48х8 8х46х54х9 |
М16 М20 М24 М30 М36 |
М20х1,5 М24х1,5 М30х1,5 М36х1,5 М40х1,5 |
|
Вариант |
Звенья размерных цепей |
||||||||
|
А0 |
А1 |
А2 |
А3 |
А4 |
А5 |
А6 |
А7 |
А8 |
|
|
1 2 3 4 5 |
3,0-1,5 3,0-1,5 3,0-1,5 3,0-1,5 3,0-1,5 |
8 10 10 12 12 |
17 19 21 23 25 |
2,0 2,0 2,0 2,0 2,0 |
45 50 60 70 70 |
45 50 60 70 80 |
20 25 30 40 40 |
20 25 30 40 50 |
160 184 216 260 282 |
УЗЕЛ 23
Вращение от электродвигателя передается на вал 11 и через червячную пару на вал 5 и муфту 4.
|
Вариант |
1-2 |
||||||
|
D1, мм |
l, мм |
материал |
f |
Р0, Н |
Мкр, Нм |
||
|
1 |
2 |
||||||
|
1 2 3 4 5 |
80 100 130 200 160 |
20 30 30 40 40 |
БрАМц9-2Л БрАМц10-2 БрЖ9-4Л БрАЖМц10-3-1,5 БрАЖН 10-4-4Л |
СЧ12-28 СЧ15-32 СЧ12-28 СЧ15-32 СЧ18-36 |
0,18 0,18 0,18 0,21 0,23 |
200 280 390 560 800 |
100 126 160 200 250 |
