Материал: Метрология стандартизация сертификация Взаимозаменяемость
|
Вариант |
6 |
2-4 |
7-8 |
1-9 |
4-8 |
|
по ГОСТ 2893-73 ГОСТ 8338-75 |
|||||
|
1 |
0-50305 |
50 |
25 |
М6 |
8х36х42х7 |
|
2 |
0-50306 |
60 |
30 |
М8 |
8х42х48х8 |
|
3 |
0-50307 |
70 |
35 |
М10 |
8х46х54х9 |
|
4 |
0-50308 |
80 |
40 |
М10x1,25 |
8х52х60х10 |
|
5 |
0-50309 |
90 |
45 |
М12х1,25 |
8х56х65х10 |
|
Вариант |
Звенья размерной цепи |
|||||
|
А0 |
А1 |
А2 |
А3 |
А4 |
А5 |
|
|
1 2 3 4 5 |
0,5..1,0 0,5..1,0 0,5..1,0 0,5..1,0 0,5..1,0 |
1,0 1,0 1,0 1,0 1,0 |
49,5 55,5 61,5 67,5 73,5 |
17 19 21 23 25 |
14 16 18 20 22 |
17 19 21 23 25 |
Узел 17

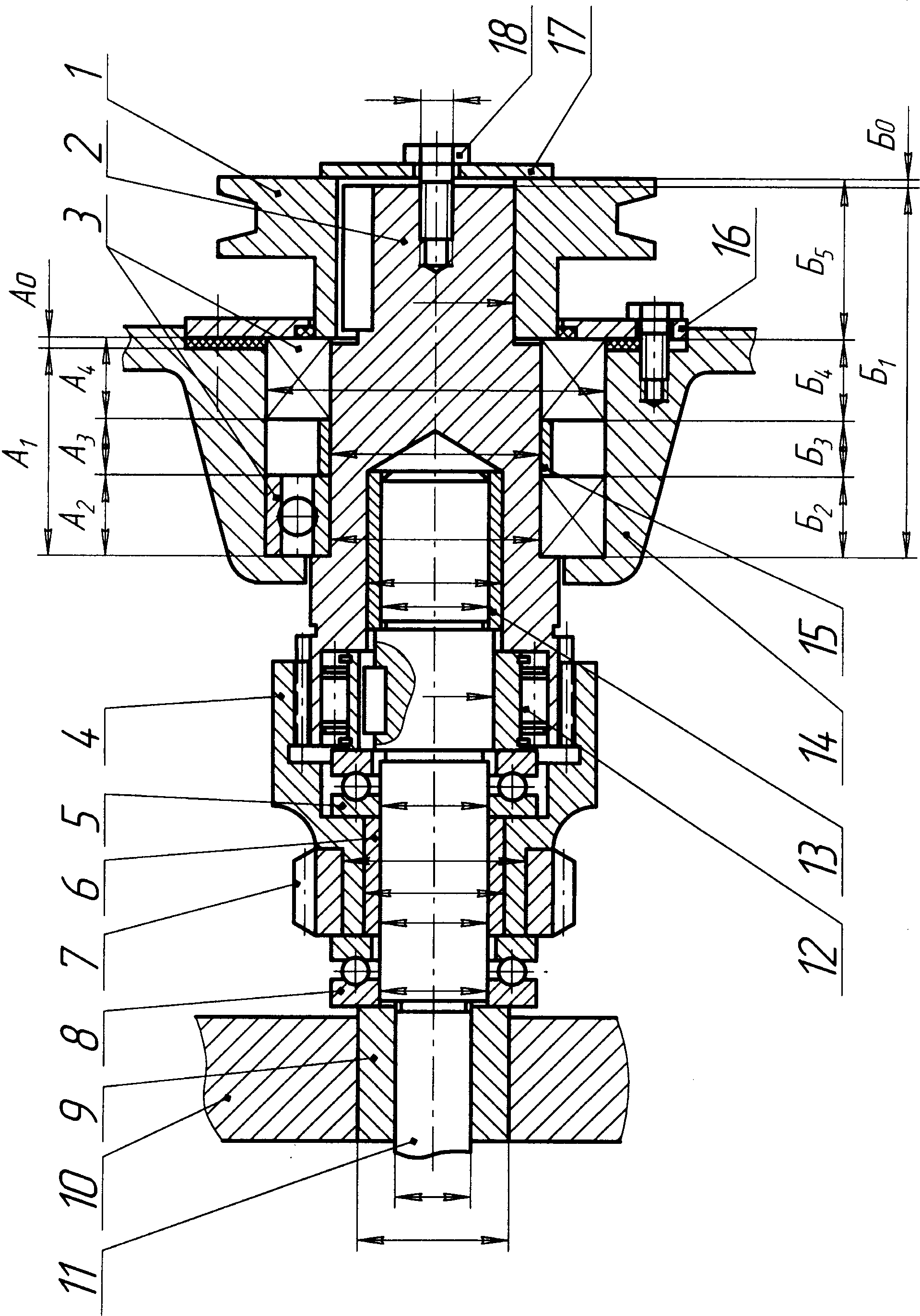

УЗЕЛ 18
От шкива 1 через эвольвентные шлицы вращение передается на муфту 4 и шестерню 7. Соединение 4 и 7 выполнено неподвижно.
|
Вариант |
4-7 |
7 |
|||||||||
|
D1, мм |
D, мм |
D2, мм |
l, мм |
материал |
f |
Мкр, Нм |
m |
z |
|||
|
4 |
7 |
||||||||||
|
1 |
35 |
45 |
40 |
20 |
сталь 30 |
сталь 40 |
0,085 |
30 |
1,5 |
40 |
|
|
2 |
45 |
55 |
50 |
20 |
сталь 20 |
сталь 40Х |
0,15 |
38 |
1,75 |
45 |
|
|
3 |
28 |
35 |
63 |
25 |
сталь 30 |
сталь 45 |
0,14 |
47 |
2,0 |
31 |
|
|
4 |
38 |
47 |
80 |
25 |
сталь 20 |
сталь 40 |
0,085 |
60 |
2,25 |
35 |
|
|
5 |
48 |
60 |
100 |
30 |
сталь 30 |
сталь 45 |
0,085 |
75 |
2,5 |
40 |
|
|
Вариант |
1-2 |
3 |
5, 8 |
11-13 |
11-12 |
2-13 |
4-6 |
2-18 |
|
по ГОСТ 8338-75 |
по ГОСТ 6874-75 |
|||||||
|
1 |
45 |
6-310 |
0-8105 |
25 |
30 |
35 |
35 |
М8 |
|
2 |
35 |
6-312 |
0-8107 |
35 |
40 |
45 |
45 |
М10 |
|
3 |
40 |
6-309 |
0-8104 |
20 |
25 |
32 |
28 |
М12 |
|
4 |
50 |
6-311 |
0-8106 |
30 |
35 |
40 |
38 |
М12 |
|
5 |
60 |
6-313 |
0-8108 |
40 |
45 |
50 |
48 |
М14 |
|
Вариант |
Звенья размерных цепей |
|||||||||
|
А0 |
А1 |
А2 |
А3 |
А4 |
Б0 |
Б1 |
Б2=Б4 |
Б3 |
Б5 |
|
|
1 |
1+0,5 |
47 |
19 |
10 |
19 |
0,5..1,5 |
92 |
19 |
10 |
45 |
|
2 |
1,5..2,0 |
52 |
21 |
12 |
21 |
0,5..1,0 |
105 |
21 |
12 |
52 |
|
3 |
20,2 |
58 |
25 |
20 |
25 |
0,2..1 |
134 |
25 |
20 |
65 |
|
4 |
1,5..2,0 |
88 |
29 |
32 |
29 |
0,5..1,5 |
170 |
29 |
32 |
81 |
|
5 |
10,8 |
90 |
33 |
25 |
33 |
2-0,5 |
126 |
33 |
25 |
70 |

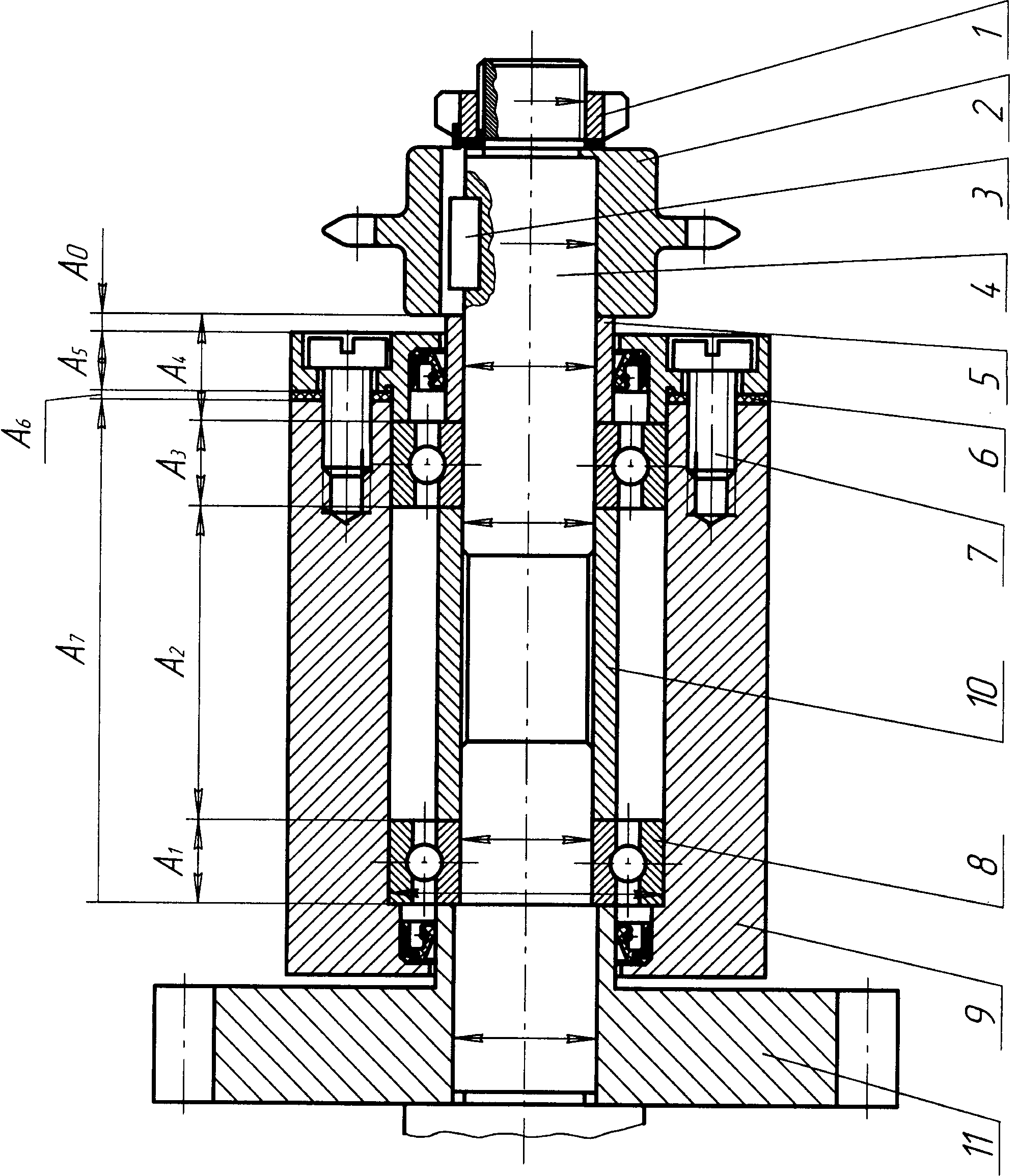

Узел 18
УЗЕЛ 19
Вращение от звездочки 2 через шпонку 3 передается на вал 4 и шестерню 11.
Соединение 4 и 11 выполнено неподвижно.
|
Вариант |
4-11 |
11 |
||||||||||||
|
D, мм |
D2, мм |
l, мм |
Материал |
f |
Мкр, Нм |
m |
z |
|||||||
|
4 |
11 |
|||||||||||||
|
1 2 3 4 5 |
30 45 55 65 25 |
70 88 110 140 170 |
30 40 45 50 55 |
сталь 45 сталь 45 сталь 45 сталь 45 сталь 45 |
сталь 40Х сталь 20Х сталь 45 сталь 40Х сталь 20Х |
0,085 0,14 0,15 0,20 0,085 |
108 136 170 216 100 |
2,5 3,0 3,5 4,0 4,5 |
28 58 31 35 38 |
|||||
|
Вариант |
2-4 |
4-11 |
8 |
1-4 |
7-9 |
|
по ГОСТ 8338-75 |
|||||
|
1 2 3 4 5 |
25 40 50 60 20 |
30 45 56 65 25 |
6-305 6-308 6-310 6-313 6-304 |
М22х1,5 М32х1,5 М48х1,5 М56х1,5 М18х1,5 |
М6 М8 М10 М12 М6 |
|
Вариант |
А0 |
А1 |
А2 |
А3 |
А4 |
А5 |
А6 |
А7 |
|
1 |
2-0,5 |
17 |
50 |
17 |
18 |
10 |
2 |
88 |
|
2 |
3-0,5 |
23 |
54 |
23 |
20 |
12 |
2 |
103 |
|
3 |
4+0,5 |
27 |
60 |
27 |
30 |
14 |
2 |
124 |
|
4 |
5-0,5 |
31 |
65 |
31 |
35 |
16 |
2 |
139 |
|
5 |
2+0,5 |
15 |
40 |
15 |
15 |
10 |
2 |
71 |
Узел 19
УЗЕЛ 20
Крутящий момент с вала 5 передается шестерне 7 и далее через шпонку валу 1. Соединение 1 и 2 выполнено подвижно.
|
Вариант |
1-2 |
7 |
||||||
|
D, мм |
L, мм |
n, об/мин |
Fr, Н |
масло |
m |
z |
||
|
1 |
35 |
20 |
300 |
100 |
Индустриальное 45 |
2,0 |
80 |
|
|
2 |
40 |
25 |
380 |
120 |
Турбинное 46 |
2,0 |
86 |
|
|
3 |
45 |
30 |
470 |
150 |
Турбинное 30 |
3,0 |
95 |
|
|
4 |
50 |
35 |
600 |
200 |
Турбинное 22 |
2,25 |
106 |
|
|
5 |
30 |
20 |
750 |
250 |
Индустриальное 30 |
2,5 |
100 |
|
