Материал: Методы сбора и обработки цифровых сигналов

Ячейки данных, используемые в ATM, меньше в сравнении с элементами данных, которые используются в других технологиях.

Небольшой, постоянный размер ячейки, используемый в ATM, позволяет:

·              Совместно передавать данные с различными классами требований к задержкам в сети, причем по каналам как с высокой, так и с низкой пропускной способностью;

·              Работать с постоянными и переменными потоками данных;

·              Интегрировать на одном канале любые виды информации: данные, голос, потоковое аудио- и видеовещание, телеметрия и т.п.;

·              Поддерживать соединения типа точка-точка, точка-многоточка и многоточка-многоточка.

Технология ATM предполагает межсетевое взаимодействие на трёх уровнях.

Для передачи данных от отправителя к получателю в сети ATM создаются виртуальные каналы, VC (англ. Virtual Circuit), которые бывают трёх видов:

·              постоянный виртуальный канал, PVC (Permanent Virtual Circuit), который создаётся между двумя точками и существует в течение длительного времени, даже в отсутствие данных для передачи;

·              коммутируемый виртуальный канал, SVC (Switched Virtual Circuit), который создаётся между двумя точками непосредственно перед передачей данных и разрывается после окончания сеанса связи;

·              автоматически настраиваемый постоянный виртуальный канал, SPVC (Soft Permanent Virtual Circuit). Каналы SPVC по сути представляют собой каналы PVC, которые инициализируются по требованию в коммутаторах ATM. С точки зрения каждого участника соединения, SPVC выглядит как обычный PVC, а что касается коммутаторов ATM в инфраструктуре провайдера, то для них каналы SPVC имеют значительные отличия от PVC. Канал PVC создаётся путём статического определения конфигурации в рамках всей инфраструктуры провайдера и всегда находится в состоянии готовности. Но в канале SPVC соединение является статическим только от конечной точки (устройство DTE) до первого коммутатора ATM (устройство DCE). А на участке от устройства DCE отправителя до устройства DCE получателя в пределах инфраструктуры провайдера соединение может формироваться, разрываться и снова устанавливаться по требованию. Установленное соединение продолжает оставаться статическим до тех пор, пока нарушение работы одного из звеньев канала не вызовет прекращения функционирования этого виртуального канала в пределах инфраструктуры провайдера сети.

Для маршрутизации в пакетах используют так называемые идентификаторы пакета. Они бывают двух видов:

·              VPI (англ. virtual path identifier) - идентификатор виртуального пути (номер канала)

·              VCI (англ. virtual circuit identifier) - идентификатор виртуального канала (номер соединения)

Универсальный асинхронный приёмопередатчик (УАПП, англ. Universal Asynchronous Receiver-Transmitter, UART) - узел вычислительных устройств, предназначенный для организации связи с другими цифровыми устройствами. Преобразует передаваемые данные в последовательный вид так, чтобы было возможно передать их по цифровой линии другому аналогичному устройству.

Представляет собой логическую схему, с одной стороны подключённую к шине вычислительного устройства, а с другой имеющую два или более выводов для внешнего соединения. Передатчик может представлять собой отдельную микросхему (например, Intel I8251, I8250) или являться частью большой интегральной схемы (например, микроконтроллера).

Передача данных в UART осуществляется по одному биту в равные промежутки времени. Этот временной промежуток определяется заданной скоростью UART и для конкретного соединения указывается в бодах (что в данном случае соответствует битам в секунду).

Существует общепринятый ряд стандартных скоростей: 300; 600; 1200; 2400; 4800; 9600; 19200; 38400; 57600; 115200; 230400; 460800; 921600 бод. Скорость (S, бод) и длительность бита (T, секунд) связаны соотношением T=1/S . Скорость в бодах иногда называют сленговым словом битрейт.

Помимо собственно информационного потока UART автоматически вставляет в поток синхронизирующие метки, так называемые стартовый и стоповый биты. При приёме эти лишние биты удаляются из потока. Обычно стартовый и стоповый биты обрамляют один байт информации (8 бит), однако встречаются реализации UART, которые позволяют передавать по 5,6,7,8 или 9 бит. Обрамленные стартом и стопом биты являются минимальной посылкой. Некоторые реализации UART позволяют вставлять два стоповых бита при передаче для уменьшения вероятности рассинхронизации приёмника и передатчика при плотном трафике. Приёмник игнорирует второй стоповый бит, воспринимая его как короткую паузу на линии.

Для формирования временных интервалов передающий и приёмный UART имеют источник точного времени (тактирования). Точность этого источника должна быть такой, чтобы сумма погрешностей (приёмника и передатчика) установки временного интервала от начала стартового импульса до середины стопового импульса не превышала половины (а лучше хотя бы четверти) битового интервала. Поскольку синхронизирующие биты занимают часть битового потока, то результирующая пропускная способность UART не равна скорости соединения. Например, для 8-битных посылок формата 8-N-1 синхронизирующие биты занимают 20 процентов потока, что для физической скорости 115 200 бод даёт битовую скорость данных 92160бит/с или 11 520 байт/с.[7]

Примером порта работающего по такому принципу является:

Рисунок 7 - Порт RS-232

- физический уровень асинхронного (UART) интерфейса. Исторически имел широкое распространение в телекоммуникационном оборудовании для персональных компьютеров. В настоящее время всё ещё широко используется для подключения всевозможного специального или устаревшего оборудования к компьютерам, однако в основном он уже вытеснен интерфейсом USB.обеспечивает передачу данных и некоторых специальных сигналов между терминалом и коммуникационным устройством на расстояние до 15 метров.- проводной дуплексный интерфейс. Метод передачи данных аналогичен асинхронному последовательному интерфейсу.

Информация передается по проводам двоичным сигналом с двумя уровнями напряжения. Логическому «0» соответствует положительное напряжение (от +5 до +15 В для передатчика), а логической «1» отрицательное (от −5 до −15 В для передатчика). Для электрического согласования линий RS-232 и стандартной цифровой логики UART выпускается большая номенклатура микросхем драйверов, например MAX232.

Помимо линий входа и выхода данных RS-232 регламентировал ряд необязательных вспомогательных линий для аппаратного управления потоком данных и специальных функций.

Вместо передачи одного бита за раз (как в коде Морзе и Двоичная фазовая манипуляция), распространенные механизмы соединений, как например, фазовая манипуляция, импульсная модуляция и MIMO, посылают несколько бит одновременно. (Каждая такая группа бит называется «символом»). Каждый механизм может быть расширен для отправки байта целиком за раз (256-QAM). Более современные механизмы, такие как OFDM, используются в ADSL для передачи более 224 бит в параллельном режиме, а также в DVB-T для передачи более 6048 бит в параллельном режиме.

Паралле́льный порт - тип интерфейса, разработанный для компьютеров (персональных и других) для подключения различных периферийных устройств. В вычислительной технике параллельный порт является физической реализацией принципа параллельного соединения. Он также известен как принтерный порт или порт Centronics.

Рисунок 8 - LPT-порт(IEEE 1284-A)

Стандарт IEEE 1284 определяет двунаправленный вариант порта, который позволяет одновременно передавать и принимать биты данных.

В основном используется для подключения к компьютеру принтера, сканера и других внешних устройств (часто использовался для подключения внешних устройств хранения данных), однако может применяться и для других целей (организация связи между двумя компьютерами, подключение каких-либо механизмов телесигнализации и телеуправления).

Стандарт позволяет использовать интерфейс в нескольких режимах:

·              SPP (Standard Parallel Port) - однонаправленный порт, полностью совместим с интерфейсом Centronics.

·              Nibble Mode - позволяет организовать двунаправленный обмен данными в режиме SPP путём использования управляющих линий (4 бит) для передачи данных от периферийного устройства к контроллеру. Исторически это был единственный способ использовать Centronics для двустороннего обмена данными.

·              EPP (Enhanced Parallel Port)-разработан компаниями Intel, Xircom и Zenith Data Systems - двунаправленный порт, со скоростью передачи данных до 2Мбайт/сек.(1991).

·              ЕСР (Extended Capabilities Port) - разработан компаниями Hewlett-Packard и Microsoft - в дополнение появились такие возможности, как наличие аппаратного сжатия данных, наличие буфера и возможность работы в режиме DMA, также поддерживает симметричный двунаправленный обмен данными со скоростью до 2,5 Мбит/с.

Режим обмена информацией:

·              симплексный;

·              дуплексный;

·              мультиплексный режим обмена.

Для случая связи двух абонентов в симплексном режиме лишь один из двух абонентов может инициировать в любой момент времени передачу информации по интерфейсу. Для случая связи двух абонентов в полудуплексном режиме любой абонент может начать передачу информации другому, если линия связи интерфейса при этом оказывается свободной. Для случая связи двух абонентов в дуплексном режиме каждый абонент может начать передачу информации другому в произвольный момент времени. В случае связи нескольких абонентов в мультиплексном режиме в каждый момент времени связь может быть осуществлена между парой абонентов в любом, но единственном направлении от одного из абонентов к другому.

Весь подключенный интерфейс работает в соответствии с протоколами передачи данных.

Протокол передачи данных - набор соглашений интерфейса логического уровня, которые определяют обмен данными между различными программами. Эти соглашения задают единообразный способ передачи сообщений и обработки ошибок при взаимодействии программного обеспечения разнесённой в пространстве аппаратуры, соединённой тем или иным интерфейсом. Наиболее известные протоколы: HTTP - это протокол передачи гипертекста. Протокол HTTP используется при пересылке Web-страниц с одного компьютера на другой; DTN - протокол, предназначенный для сетей дальней космической связи IPN, которые используются NASA; TCP/IP - набор протоколов передачи данных, получивший название от двух принадлежащих ему протоколов.

. Квантование сигнала, его виды. Типы преобразования и обработки сигнала

Квантова́ние (англ. quantization) - разбиение диапазона значений непрерывной или дискретной величины на конечное число интервалов. Существует векторное квантование - это разбиение пространства возможных значений векторной величины на конечное число областей. Простейшим видом квантования является деление целочисленного значения на натуральное число, называемое коэффициентом квантования.

Рисунок 9 - Квантованный сигнал

Не следует путать квантование с дискретизацией (и, соответственно, шаг квантования с частотой дискретизации). При дискретизации изменяющаяся во времени величина (сигнал) замеряется с заданной частотой (частотой дискретизации), таким образом, дискретизация разбивает сигнал по временной составляющей (на рисунке 10 - по горизонтали). Квантование же приводит сигнал к заданным значениям, то есть, разбивает по уровню сигнала (на рисунке 10 - по вертикали).

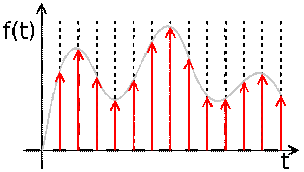

Рисунок 10 - Неквантованный сигнал с дискретным временем

Сигнал, к которому применены дискретизация и квантование, называется цифровым.

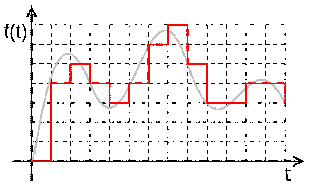

Рисунок 11 - Цифровой сигнал

Квантование часто используется при обработке сигналов, в том числе при сжатии звука и изображений. [2]

6.1 Виды квантования

Однородное (линейное) квантование - разбиение диапазона значений на отрезки равной длины. Его можно представлять как деление исходного значения на постоянную величину (шаг квантования) и взятие целой части от частного:

 (1)

Квантование по уровню - представление величины отсчётов цифровыми сигналами. Для квантования в двоичном коде диапазон напряжения сигнала от U_min до U_max делится на 2ⁿ интервалов. Величина получившегося интервала (шага квантования):

 (2)

Каждому интервалу присваивается -разрядный двоичный код - номер интервала, записанный двоичным числом. Каждому отсчёту сигнала присваивается код того интервала, в который попадает значение напряжения этого отсчёта. Таким образом, аналоговый сигнал представляется последовательностью двоичных чисел, соответствующих величине сигнала в определённые моменты времени, то есть цифровым сигналом. При этом каждое двоичное число представляется последовательностью импульсов высокого (1) и низкого (0) уровня.

.2 Обработка цифровых сигналов

Цифровая обработка сигналов оперирует с дискретными преобразованиями сигналов и обрабатывающих данные сигналы систем. Математика дискретных преобразований зародилась в недрах аналоговой математики еще в 18 веке в рамках теории рядов и их применения для интерполяции и аппроксимации функций, однако ускоренное развитие она получила в 20 веке после появления первых вычислительных машин. В принципе, в своих основных положениях математический аппарат дискретных преобразований подобен преобразованиям аналоговых сигналов и систем. Однако дискретность данных требует учета этого фактора, и его игнорирование может приводить к существенным ошибкам. Кроме того, ряд методов дискретной математики не имеет аналогов в аналитической математике.

.2.1 Преобразования Фурье (ДПФ, БПФ)

Современную технику связи невозможно представить без спектрального анализа. Представление сигналов в частотной области необходимо как для анализа их характеристик, так и для анализа блоков и узлов приемопередатчиков систем радиосвязи. ДПФ широко применяемо в алгоритмах цифровой обработки сигналов (его модификации применяются в сжатии звука в MP3, сжатии изображений в JPEG и др.), а также в других областях, связанных с анализом частот в дискретном (к примеру, оцифрованном аналоговом) сигнале. Такие преобразования часто создаются путём дискретизации (выборки значений из непрерывных функций). Дискретные преобразования Фурье помогают решать дифференциальные уравнения в частных производных и выполнять такие операции, как свёртки. Дискретные преобразования Фурье также активно используются в статистике, при анализе временных рядов. [6]

Преобразования Фурье для цифровых отсчетов сигнала записываются следующим образом:

пара непрерывного преобразования Фурье (интеграл Фурье) имеет вид:

 (3)

 (4)

где S(ω)- спектр сигнала s(t) (в общем случае и сигнал и спектр - комплексные).

Выражения для прямого ДПФ и обратного дискретного преобразования Фурье (ОДПФ) имеют вид:

 (5)

 (6)

где: N - количество значений сигнала, измеренных за период, а также количество компонент разложения;(k) - измеренные значения сигнала (в дискретных временных точках с номерами , которые являются входными данными для прямого преобразования и выходными для обратного);

S(k) - комплексных амплитуд синусоидальных сигналов, слагающих исходный сигнал; являются выходными данными для прямого преобразования и входными для обратного; поскольку амплитуды комплексные, то по ним можно вычислить одновременно и амплитуду, и фазу;

k - индекс частоты. Частота k-го сигнала равна k/T, где T - период времени, в течение которого брались входные данные.
