оказывается менее 2,5 м, что практически может иметь место только при проектировании дорог с переходными типами покрытий (IV - V категорий).

Учет подвижной нагрузки осуществляется путем введения в

расчет увеличенной высоты насыпи в соответствии с указаниями п. 62.

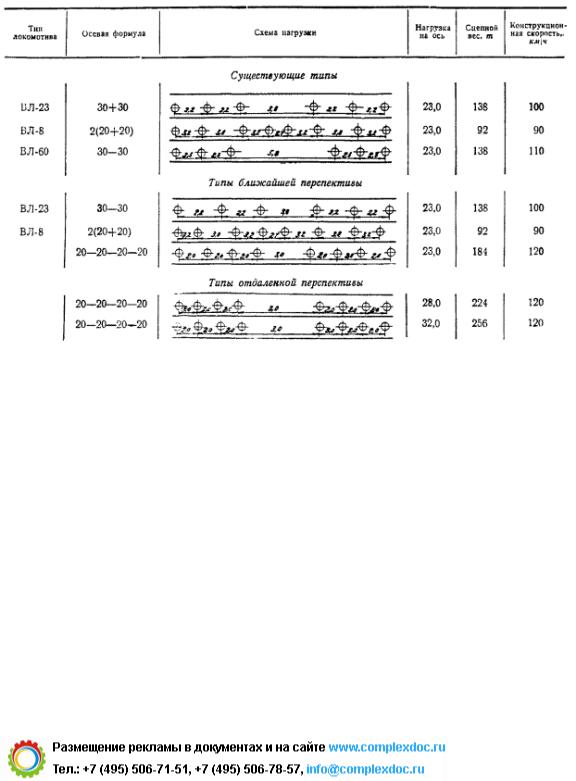

Рис. 2. Расчетные нагрузки электровозов

41

База нормативной документации: www.complexdoc.ru

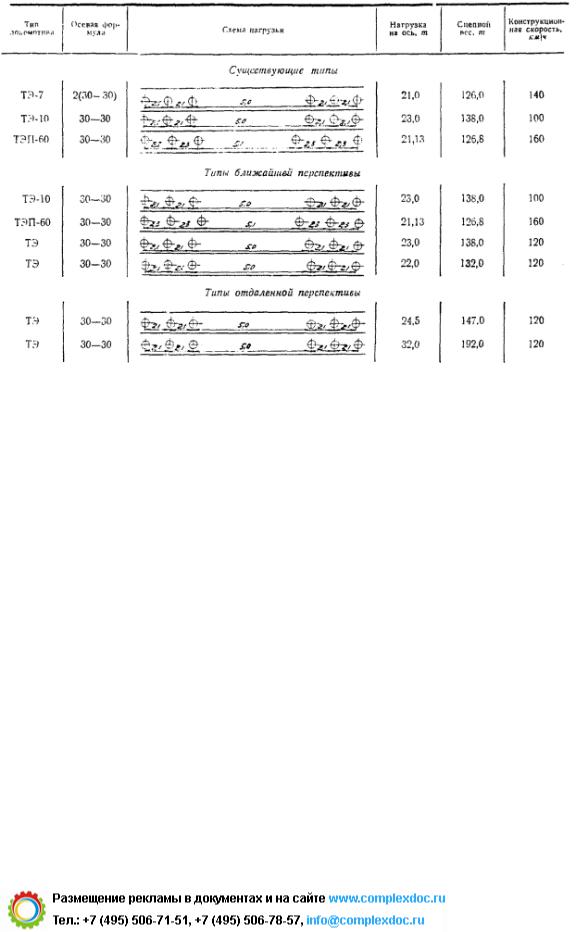

Рис. 3. Расчетные нагрузки тепловозов

42

База нормативной документации: www.complexdoc.ru

Рис. 4. Расчетные нагрузки подвижного состава

43

База нормативной документации: www.complexdoc.ru

2. РАСЧЕТ И КОНСТРУИРОВАНИЕ НА СТАДИИ ПРОЕКТНОГО ЗАДАНИЯ

А. Общие положения

57.Основной задачей первой стадии проектирования является выяснение возможности использования на рассматриваемых участках слабой толщи грунта в качестве основания насыпи без удаления или с удалением какого-либо из слагающих ее слоев; выявление мест, где могут применяться типовые решения и где требуется индивидуальное проектирование; определение объема и стоимости работ в соответствии с действующими нормам СНиП II-

Д.1-62 и СНиП II-Д.5-62.

58.Возможность использования слабой толщи в качестве основания устанавливается по степени ее устойчивости, характеризуемой величиной коэффициента безопасности, для определения которого необходимо провести расчет осадки и устойчивости (пп. 60 - 74).

По величине коэффициента безопасности устанавливаются тип основания в соответствии с указаниями п. 71 и группа возможных конструктивных и технологических решений, отвечающих этому типу.

59. Для проведения расчетов предварительно выделяют характерные участки с примерно одинаковыми инженерно-геологическими условиями и намечают расчетные поперечники.

За расчетные принимают те из поперечников с одинаковым геологическим строением слабой толщи, для которых установлены наиболее низкие расчетные значения физико-механических характеристик того или иного слоя. Кроме того, рассматривают поперечники с максимальной общей мощностью слабой толщи, максимальной мощностью наиболее слабого слоя (или слоев), максимальной высотой насыпи.

При этом учитываются также условия расположения наиболее слабых слоев. При наличии значительного уклона кровли подстилающих слабую толщу прочных грунтов в число расчетных поперечников включают и поперечники с максимальной величиной уклона поверхности этой кровли.

Б. Расчет и классификация оснований

44

База нормативной документации: www.complexdoc.ru

60. Для оценки деформаций, которые могут возникнуть при возведении насыпи типового профиля на слабой толще без применения специальных конструктивных мер, требуется провести следующие расчеты:

а) определить величину конечной осадки, задавшись требуемой высотой насыпи в предположении обеспеченной устойчивости основания;

б) проверить устойчивость основания;

в) определить тип основания в зависимости от устойчивости.

а) Расчет осадки

61. Величина осадки S, м, на первой стадии проектирования ориентировочно определяется по формуле:

(3)

где Е - модуль деформации слабой толщи, т/м2;

gн - объемный вес грунта насыпи, т/м3;

Hрасч - расчетная мощность слабой толщи, м; устанавливается по табл. 8;

hрасч - расчетная высота насыпи, м;

м3; - объемный вес грунта насыпи ниже уровня грунтовых вод, т/

hг.в - расстояние от поверхности земли до горизонта грунтовых вод.

Расчетная высота насыпи hрасч определяется по формуле:
