31. Перед непосредственным определением в лаборатории или по таблицам механических характеристик грунтов, слагающих слабую толщу, нужно установить следующие классификационные показатели этих грунтов (показатели состава и состояния):

влажность грунта в природном состоянии Wпр, %;

объемный вес влажного грунта gW, г/см3;

пределы пластичности (для минеральных и органо-минеральных грунтов) Wт, Wp, %;

степень разложения (для торфов) R, %;

содержание в грунте органических примесей (для торфов - зольность) q(z), %;

геоботанический состав (для торфов);

степень засоления (для грунтов мокрых солончаков), %;

удельный вес gг, г/см3.

В качестве дополнительной классификационной характеристики для неорганических слабых грунтов следует определять также гранулометрический состав.

На основе этих данных дополнительно вычисляют:

объемный вес скелета грунта gск, г/см3;

коэффициент пористости грунта в природном состоянии e0;

коэффициент консистенции (для минеральных и органоминеральных грунтов) B;

число пластичности (для минеральных и органо-минеральных грунтов) Wп.

32. Основными классификационными показателями являются:

а) для минеральных и органо-минеральных слабых грунтов - коэффициент консистенции В и число пластичности Wп;

б) для органических слабых грунтов - природная влажность Wпр, %, и степень разложения R, %.

26

База нормативной документации: www.complexdoc.ru

33. Расчетные значения основных классификационных показателей (показателей состава и состояния) для каждого предварительно выделенного литологически однородного слоя устанавливают путем статистической обработки полученных значений этих показателей.

При обработке данных по составу и состоянию грунта в пределах каждого слоя оценивается однородность данного слоя и уточняются границы однородных слоев в плане и по глубине. При этом за однородный слой принимается такой слой, в пределах которого значения основных классификационных показателей практически не выходят за рамки одной классификационной группы, определяемой табл. 1 - 5.

34.Однородность слоя оценивают путем построения графика рассеяния значений того или иного показателя (см. приложение 1, рис. 10 и 11), на который наносят границы классификационной группы. Слой считается однородным с точки зрения этого показателя, если не менее 90 % экспериментальных точек укладываются в пределах границы классификационной группы.

35.Для каждого однородного слоя устанавливают нормативное

ирасчетное значения каждого основного классификационного показателя, а затем и каждого показателя механических свойств.

Одновременно определяют нормативные и расчетные значения этих же показателей для отдельных расчетных поперечников, на которых отмечают более неблагоприятные значения показателей, чем средние значения для всего слоя.

36. Нормативные и расчетные значения показателей грунтов можно устанавливать упрощенным графоаналитическим способом или уточненным способом статистической обработки.

При упрощенном способе за нормативное значение характеристики принимается ее среднемедианное значение, устанавливаемое непосредственно по графику рассеяния. Расчетной характеристикой служит гарантированное значение, зависящее от числа опытных определений этой характеристики по предварительно построенной с помощью графика рассеяния интегральной кривой частоты ее отдельных значений в общем числе определений. При определении гарантированных значений следует руководствоваться графиком рис. 1.

27

База нормативной документации: www.complexdoc.ru

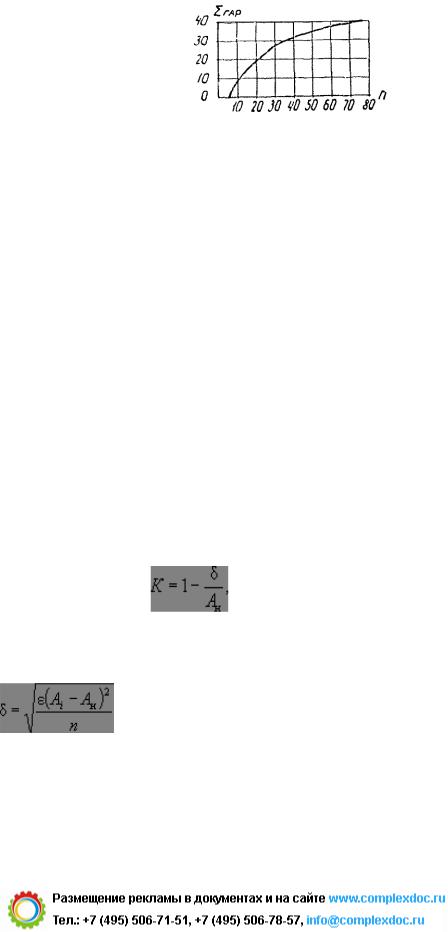

Рис. 1. График для определения гарантированной частоты åгар в зависимости от числа определений п показателей физикомеханических свойств грунтов

При применении уточненного способа обработки результатов расчетные характеристики Aр грунта определяются как произведение нормативной характеристики Ан и коэффициента однородности К, а в необходимых случаях - и коэффициента условий работы

При этом за нормативное значение характеристики Ан принимается ее среднеарифметическое значение, установленное при числе определений не менее 6.

Коэффициент однородности непосредственно механических характеристик грунтов (сцепление, модуль деформации и т.п.) К определяется по данным испытаний грунтов по формуле:

(2а)

где

- среднеквадратичное отклонение;

Ai - отдельные значения данной характеристики;

n - число опытных определений (не менее 6).

28

База нормативной документации: www.complexdoc.ru

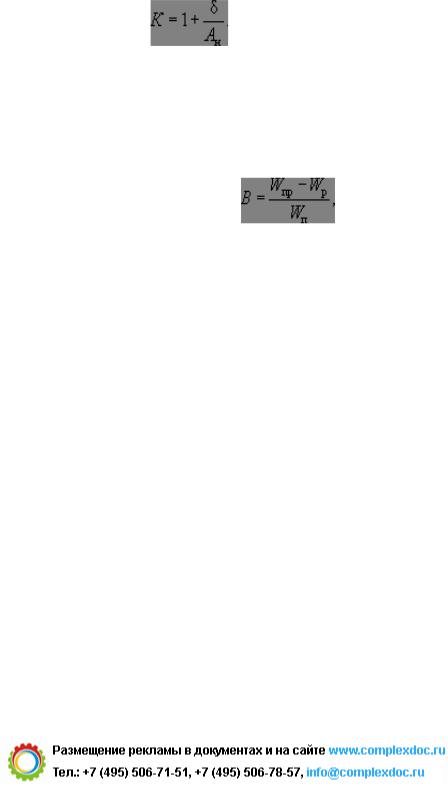

При определении расчетных значений природной влажности, коэффициента консистенции и числа пластичности (для минеральных и органо-минеральных грунтов) коэффициент однородности вычисляют по формуле:

(2б)

37. Коэффициент консистенции минеральных и органоминеральных грунтов В устанавливают по формуле:

где Wпр - природная влажность грунта, %;

Wр - предел раскатывания, %;

Wп - число пластичности, %.

По величине коэффициента консистенции устанавливается консистенция грунта в соответствии со следующими данными:

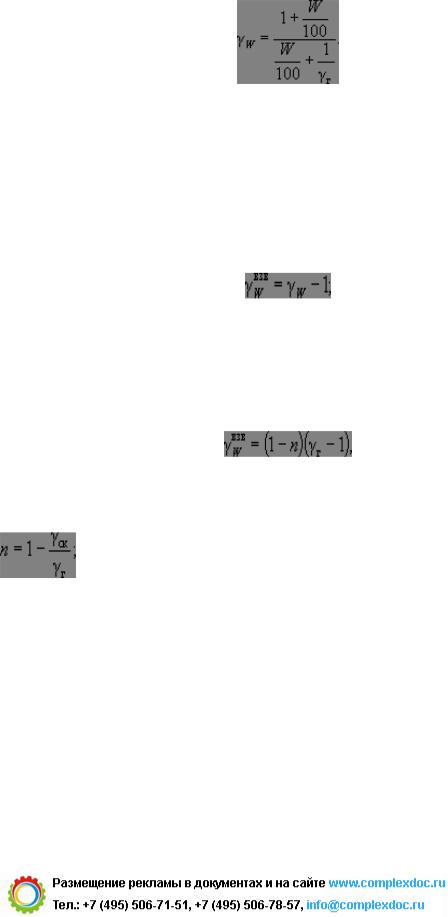

38. Объемный вес влажного грунта определяют опытным путем. Для слоев, расположенных ниже горизонта грунтовых вод, объемный вес грунта gW допускается вычислять через значения удельного веса gг и влажности W по формуле:

29

База нормативной документации: www.complexdoc.ru

Объемный вес грунта с учетом взвешивания определяют по формулам:

для связных грунтов (включая торф):

для несвязного грунта (например, грунт песчаной насыпи):

где п - пористость грунта,

gск - объемный вес скелета грунта.

39. Показатели сопротивляемости грунтов сдвигу определяют на лабораторных приборах прямого сдвига и трехосного сжатия (j и с), а также путем испытаний грунта в условиях природного залегания с помощью крыльчатки (сусл).

Сопротивляемость слабых грунтов сдвигу следует во всех случаях оценивать с учетом возможности их работы под нагрузкой от насыпи в течение того или иного времени в условиях незавершившейся консолидации.
