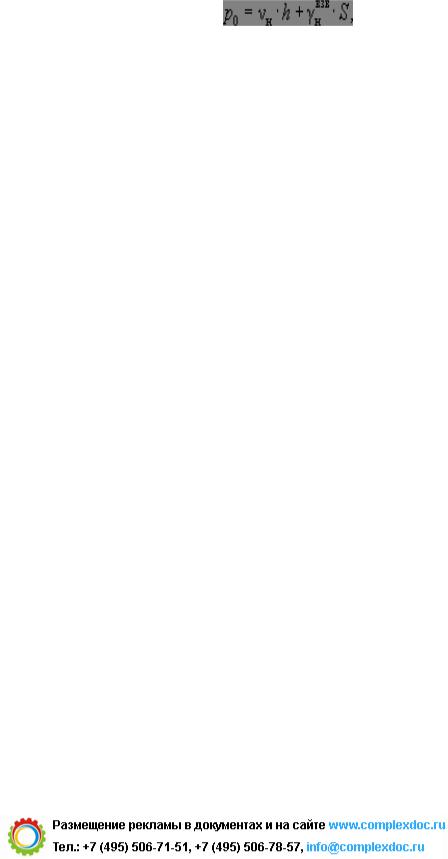

где nн - объемный вес грунта насыпи;

- то же с учетом взвешивания;

S - осадка;

h - высота насыпи.

При nн = 2 т/м3, h = 4 м и т/м3 имеем р0 = 0,8 + 0,1 - S кг/

см2. Наносим эту зависимость на график и по точке пересечения ее с кривой Sобщ = f(p0) определяем конечную нагрузку от веса насыпи (см. рис. 4).

Sрасч = 2,1 м;

ррасч = 1,0 кг/см2.

2. Проверка устойчивости основания

При быстрой отсыпке насыпи (рис. 5, а):

1. Определяем величину расчетной нагрузки по формуле:

p0 = nн(h + S),

р0 = 2 т/м3 (4 м + 2,10 м) = 12,2 т/м2 = 1,22 кг/см2.

181

База нормативной документации: www.complexdoc.ru

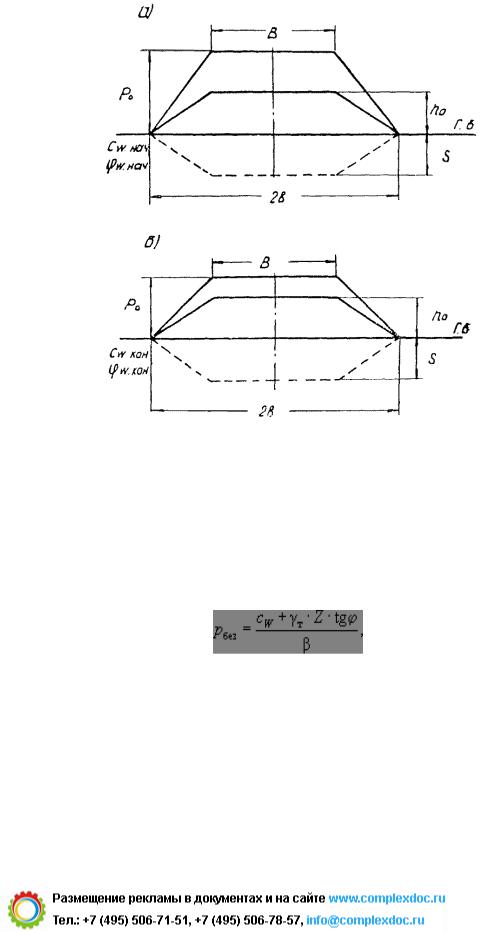

Рис. 5. Расчетные схемы для случаев быстрой (а) и медленной (б) отсыпки насыпи

2. Определяем величину безопасной нагрузки для каждого из слоев по формуле:

где cW - сцепление рассматриваемого слоя;

gт - объемный вес грунта толщи выше расчетного горизонта (с учетом взвешивания);

Z - глубина расположения расчетного горизонта;

j - угол внутреннего трения грунта рассматриваемого слоя;

182

База нормативной документации: www.complexdoc.ru

b - функция, определяемая по графикам рис. 32 - 36 настоящих «Методических указаний».

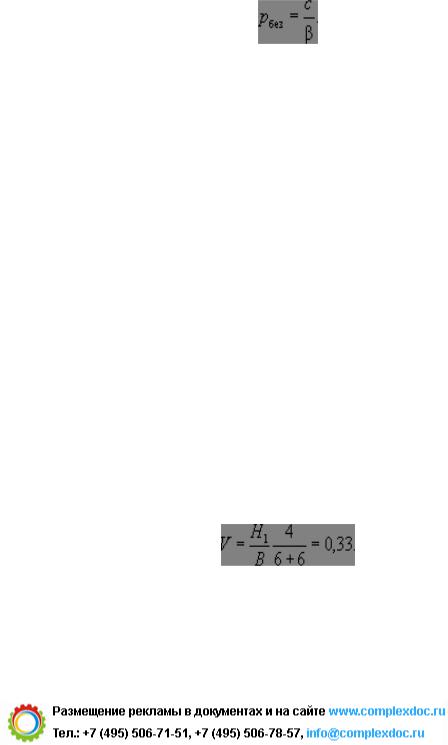

Для верхнего слоя (торф) объемный вес с учетом взвешивания практически равен нулю. Поэтому формула безопасной нагрузки упрощается:

Для определения b необходимо знать величину

и величину

, где b - полуширина насыпи по подошве.

Величина

,

где B - ширина насыпи поверху.

Максимальная величина

При расчете на быструю отсыпку за расчетные величины сцепления и угла внутреннего трения принимаются значения, отвечающие природной влажности грунта.

183

База нормативной документации: www.complexdoc.ru

В данном случае для слоя торфа имеем Wпp = 628 % и по графикам рис. 6 при W = 628 % определяем расчетные значения сцепления и угла внутреннего трения:

сW = 0,17 кг/см2;

jW = 7,1°.

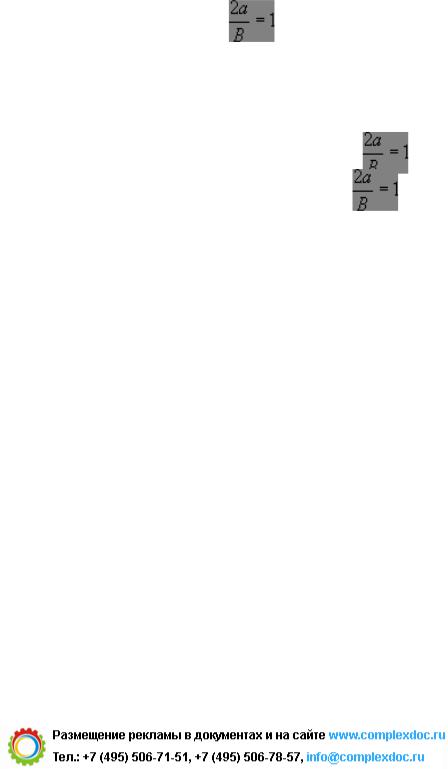

Поскольку j = 7,1°, b необходимо определять по интерполяции с

По графикам видим, что b достигает максимальных значений при V большем, чем 0,33. Поэтому за расчетный горизонт принимаем нижнюю грань слоя (т.е. горизонт, где b имеет наибольшее значение в пределах рассматриваемого слоя).

Тогда расчетное значение b1 для первого слоя будет равно

..

184

База нормативной документации: www.complexdoc.ru

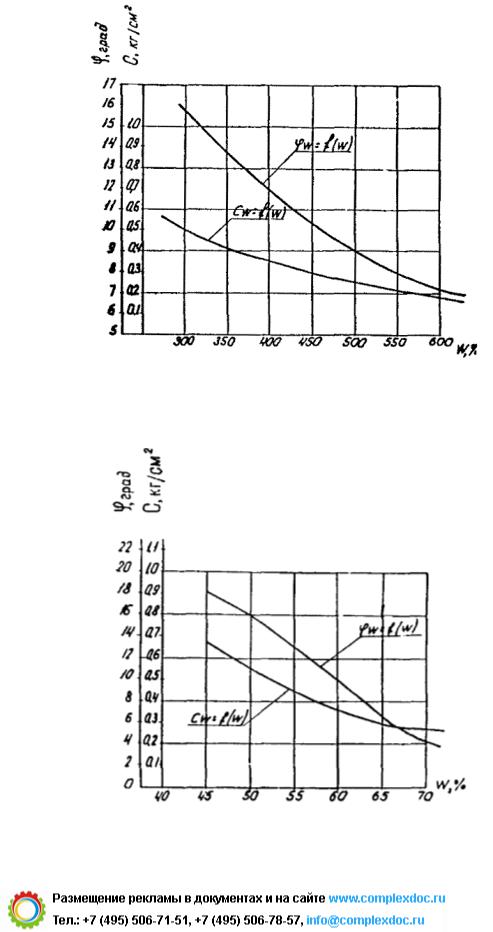

Рис. 6. Зависимость угла трения и сцепления от влажности для первого слоя (торф)
