окончательный результат принимают среднеарифметическое из двух ближних значений, либо среднеарифметическое из трех значений. При работе с монолитами для контроля влажности следует отбирать одну пробу порядка 100 г с целью получения среднего контрольного значения.

При зондировках торфяной залежи для определения влажности торфа рекомендуется ускоренный метод по ГОСТу 7302-61.

Объемный вес определяют с обязательным соблюдением требований ГОСТа 5182-64, который рекомендует методы: а) режущих колец и б) гидростатического взвешивания.

Для торфа дополнительно к перечисленным можно рекомендовать волюменометрический метод.

Для малоразложившихся торфов метод режущих колец дает большие расхождения из-за трудности правильной обработки отобранного образца обычным ножом и некоторой его деформации при перерезании неразложившихся растительных остатков во время отбора образцов. Поэтому в таких торфах образцы отбирают специальными стаканами объемом 500 см3 или 1000 см3.

Если объемный вес грунта определяется не на месте, то кольца должны быть снабжены притертыми крышками.

Волюменометрический метод заключается в измерении объема образца торфа в специальном приборе (волюменометре) системы Инсторфа. Прибор состоит из стеклянного сосуда объемом около 200 см3, диаметром около 350 мм, и сообщающейся с ним трубки диаметром 5 мм с миллиметровой шкалой. Трубка предварительно градуируется таким образом, чтобы каждому делению шкалы соответствовал определенный объем воды. Перед установлением объемного веса образец торфа взвешивают, а затем помещают в сетчатый каркас и погружают в волюменометр. По трубке устанавливают изменение уровня воды и вычисляют объем исследуемого образца.

131

База нормативной документации: www.complexdoc.ru

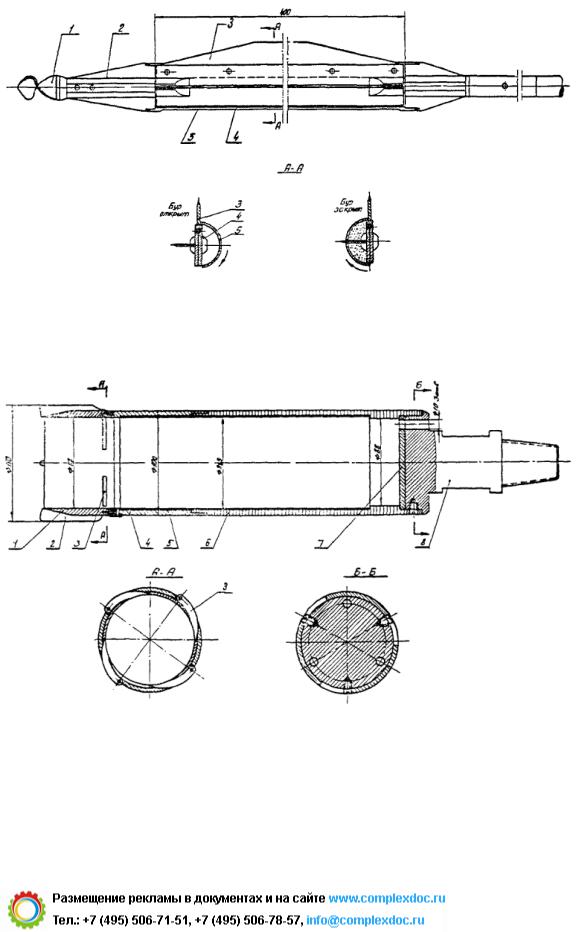

Рис. 1. Торфяной бур ТБ-5:

1 - винт; 2 - полуконус; 3 - нож; 4 - сердечник; 5 - ложка

Рис. 2. Грунтонос конструкции Игумнова для взятия монолитов илов и других глинистых грунтов мягкопластичной и скрытотекучей консистенции:

1 - башмак; 2 - направляющая; 3 - резцы; 4 - нижний стакан; 5 - гильза; 6 - верхний стакан; 7 - диафрагма; 8 - головка с конусным переходом

132

База нормативной документации: www.complexdoc.ru

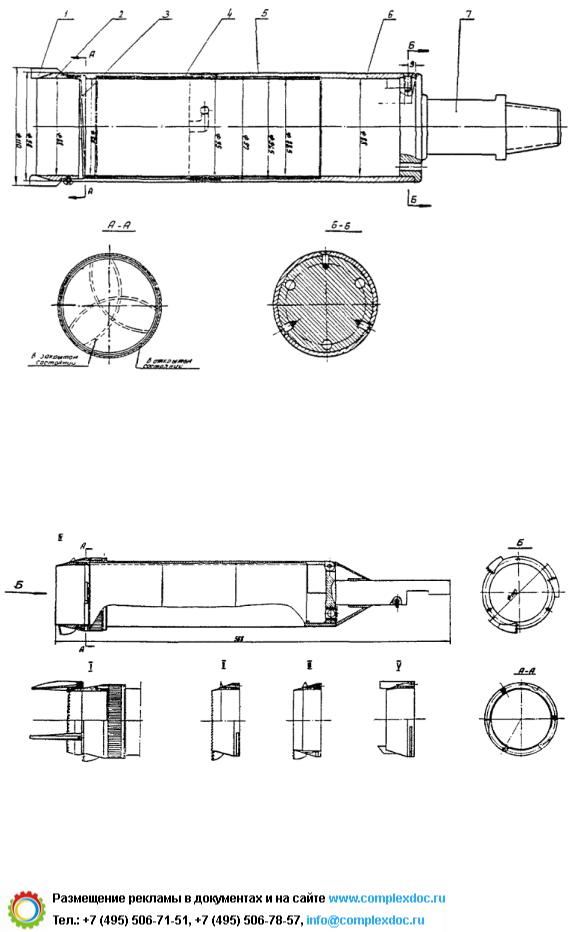

Рис. 3. Грунтонос конструкции Фурса для взятия монолитов илов и других глинистых грунтов мягкопластичной и скрытотекучей консистенции:

1 - лопасть тормозная; 2 - башмак; 3 - лепесток; 4 - нижний стакан; 5 - гильза; 6 - верхний стакан; 7 - головка

Рис. 4. Универсальный грунтонос конструкции ЦНИИСа для отбора монолитов торфов и других болотных отложений со сменными коронками:

133

База нормативной документации: www.complexdoc.ru

I - для слаборазложившихся торфов; II - хорошо разложившихся торфов; III и IV - для минерализованных торфов и пластичных грунтов; V - для сапропелей и илов

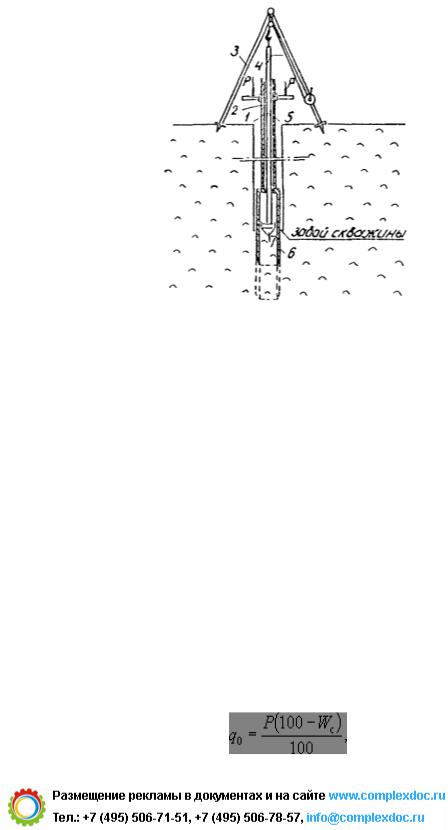

Рис. 5. Схема работы грунтоноса АЛТИ:

1 - отверстие под штифт во внутренней штанге; 2 - то же в наружной штанге; 3 - тренога металлическая; 4 - внутренняя штанга; 5 - наружная штанга; 6 - стакан грунтоноса; 7 - поршень с конусом

Удельный вес глинистых незасоленных и засоленных грунтов определяют с учетом требований ГОСТа 5181-64.

Удельный вес торфяных грунтов можно устанавливать по той же методике, что и для засоленных грунтов.

Для получения ориентировочных значений удельного веса торфов рекомендуются испытания в дистиллированной воде с использованием навески влажного торфа. При пересчете вес абсолютно сухой навески торфа устанавливают по формуле

134

База нормативной документации: www.complexdoc.ru

где Р - вес навески влажного грунта, помещенной в пикнометр;

Wc - относительная влажность навески торфа (по отношению к сырому веществу).

Для определения удельного веса торфяных грунтов рекомендуется также использовать прибор УВД-2 конструкции Л.С. Амаряна (Калининский политехнический институт) (рис. 6). Торф в воздушно-сухом состоянии (влажность - 10 - 25 %) подвергается сжатию в закрытой камере под давлением 3500 - 4000 кг/см2. В сжатом состоянии определяется его объем с последующим пересчетом и вычислением удельного веса.

Продолжительность одного испытания составляет 10 - 12 мин (без учета времени, затрачиваемого на определение влажности обычным методом). Навеску торфа, помещенную в матрицу, уплотняют через пуансон под гидравлическим лабораторным прессом. Толщина спрессованного образца вычисляется по показанию индикатора.

Подробные указания по использованию прибора содержатся в прилагаемой к нему инструкции.

Гранулометрический (механический ) состав. На результаты анализа большое влияние оказывает подготовка грунта к гранулометрическому анализу. Основным способом предварительной подготовки глинистых грунтов к гранулометрическому анализу является размачивание, кипячение в дистиллированной воде с аммиаком (или пирофосфатом натрия) и последующее растирание. Грунты, содержащие солиэлектролиты, кроме кипячения, иногда подвергаются предварительной отмывке водой до полного удаления водорастворимых солей, вызывающих коагуляцию.

В зависимости от того или иного сочетания перечисленных приемов различают три схемы подготовки грунта к гранулометрическому анализу:

I - подготовка к дисперсному анализу. Грунт приводится в состояние максимальной дисперсности путем замещения всех обменных катионов катионом Na;

II- подготовка к полудисперсному анализу. Грунт приводится

всостояние естественно-элементарного расчленения без энергичного химического воздействия;

135
