Материал: Мастерская технического обслуживания и технического ремонта лесозаготовительных машин и оборудования на 4 поста

Мастерская технического обслуживания и технического ремонта лесозаготовительных машин и оборудования на 4 поста

Введение

Строительная деятельность является одной из важнейших отраслей материального производства, обеспечивающей формирование среды обитания и деятельности людей, улучшение условий их жизни. Строительная деятельность включает работы по возведению иконструктивным изменениям зданий и сооружений, капитальный и текущий ремонт, а также изготовление сборных элементов на строительной площадке. При этом должно обеспечиваться качество работ, безопасность объектов строительства для жизни и здоровья граждан, сохранность имущества и окружающей среды.

За счет прогрессивной организации труда, умелого применения рациональных приспособлений и инвентаря, а также средства механизации можно добиться высокого качества работ, сокращения продолжительности и улучшения качества строительства, снижения затрат труда, полностью исключить потери раствора, кирпича, камней и других материалов. В конечном счете это обеспечит повышение конкурентоспособности на рынке труда.

Были сокращены сроки строительства объекта на 2 дня.

При разработке проекта были применены современные строительные материалы. Тема проекта “Мастерская технического обслуживания и технического ремонта лесозаготовительных машин и оборудования на 4 поста”.

1 АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ

.1 Объёмно-планировочное решение здания

Здание промышленное - Мастерская технического обслуживания и технического ремонта лесозаготовительных машин и оборудования на 4 поста, прямоугольной формы с размерами в плане 69,6х24м. Здание смешанной этажности. В осях 1-5 и В-Е - здание двухэтажное, высота этажа 3,3 м; в осях 6-14 и А-Е - здание двухэтажное высота этажа 4,3 м. Здание без подвальное. При пожаре эвакуация людей будет осуществляться через двери расположенные в осях 2-5 и 13-14-, ворота в осях 7-10и 11-13. Здание каркасное. Пространственная жесткость и устойчивость здания обеспечивается совместной работой элементов каркаса, стропильной балкой и плит покрытия. По долговечности здание относится ко II степени, т.к. его конструктивные элементы рассчитаны на срок службы от 50 до 100 лет. По огнестойкости здание относится ко II степени, т.к. в нем запроектированы стены из железобетонных стеновых панелей, перегородки - из кирпича, перекрытие и покрытие - железобетонных ребристых плит, т.е. из несгораемых материалов. Класс ответственности здания - II.

Инженерное оборудование.

Водопровод - объединенный: хозяйственно-питьевой и производственно-противопожарный от внешней сети. Напор на вводе 21,0 м.

Канализация - раздельная, хозяйственно-бытовая и производственная в наружную сеть.

Отопление - центральное водяное с параметрами теплоносителя 150°+70°С.

Вентиляция - приточно-вытяжная с механическим побуждением и естественная.

Горячее водоснабжение - централизованное от наружной сети. Напор на воде 8 м.

Электроснабжение - от низковольтных сетей напряжением 380/220 В.

Освещение - лампами накаливания и люминесцентное.

Устройство связи - телефонная связь, пожарная сигнализация, радиотрансляционная связь.

.2 Конструктивное решение здания

строительство промышленный здание

1.2.1 Фундаменты

Фундаменты в здании запроектированы сборные железобетонные, стаканного типа ФА2-1, глубина заложения фундамента -1,450 м, отметка подошвы фундамента -1,650 м. Размеры фундамента стаканного типа назначены конструктивно: 1500х1500.

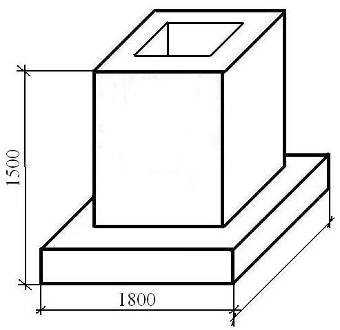

Эскиз фундамента стаканного типа

На фундаменты устанавливаются бетонные столбики размерами 300х300х1000, на которые укладываются фундаментные балка размером 5050х200х300х300 и 2050х200х300х300 под панельные стены, на фундаментные балки выполняют горизонтальную гидроизоляцию - 2 слоя рубероида.

Для защиты фундаментов от поверхностных вод по периметру здания выполнена бетонная отмостка шириной 0,8 м по щебеночному основанию толщиной 150 мм с уклоном 3 %.

.2.2 Каркас

Проектируемое здание каркасное. Каркас состоит из колонн крайнего ряда марки К72-13 сечением 300*300 мм и высотой 8,1 м, среднего ряда К42-1 сечением 300*300 мм и высотой 7,2 м.

На оголовок колонны укладываются стропильные двухскатные балки марки 1БДР 12-1К7Т и сечением 12960*1380*280 мм, соединяются при помощи болтовых соединений.

Эскиз колонны

.2.3 Стены

В здании запроектированы стены из стеновых железобетонных панелей толщиной 300 мм, которые крепятся к колоннам с помощью закладных деталей с последующей сваркой друг с другом, швы между панелями заполняются бетоном класса В. Привязка наружных стен нулевая в осях 1-5, 7-13, В-Е, и 500в осях 6 и 13, В

.2.4 Перекрытие

В здании запроектированы сборные железобетонные перекрытия из ребристых плит толщиной 300 мм. В местах вентиляции (над санузлами и душевой) укладываются плиты с отверстием ø 400 мм, над венткамерой плиты с отверстием размером 1700*1200 мм. Плиты перекрытия опираются на стропильную систему и ригеля по слою цементного раствора М100. Анкеруются плиты между собой по двум сторонам через одну, кроме крайних. Анкера свариваются между собой путем наплавки арматуры на закладные детали.

Всего запроектировано один тип плит с размерами: 5970х2980х300 и 11970х2980х300 цельные, 5970х2980х300 с отверстием ø 400 мм под вентиляцию и под венткамеру с отверстием 1700*1200 мм.

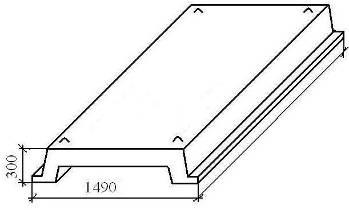

Эскиз ребристой плиты

.2.5 Лестницы

В здании запроектирована металлическая лестница размеры ступеней 175*300 мм, марки Л72-60, массой 770 кг, а так же ж/б лестницы, размеры ступеней 150х300 мм.

1.2.6 Перегородки

Перегородки в здании запроектированы из керамического одинарного кирпича толщиной 120 мм. Перегородки устраиваются по грунту на первом этаже и по плите перекрытия на втором этаже. Кирпичи укладываются на раствор марки М150 с перевязкой швов. Над проемами в перегородках следует уложить брусковую перемычку сечением 120*140 мм длинной 1290,1890 и 1590 мм на слой цементного раствора. Армирование перегородок осуществляется проволокой Ø 3 ВрI. Перегородки не доходят до потолка на 20 мм, шов заделать монтажной пеной и заделывается раствором.

.2.7 Крыша

В проектируемом здании крыша скатная и плоская не вентилируемая, с не организованным водоотводом. Сборное железобетонное покрытие, состоящее из ребристых плит, размерами 5980х2980х300мм, которые уложены на стропильные балки размерами в плане 12960х890х280мм и на ригеля с размерами плит 11980х2980х300. Швы между плитами заделывают цементным раствором М-100. Анкеровку плит производить стальными анкерами АI Ø 10мм. Крыша утеплённая, по плитам выполнена пароизоляция - слой изолировочного материала “Элакром’ толщиной 5 мм, утеплитель (плит. “Теплоизоплит”) - 80 мм, выравнивающая стяжка (цементный раствор М-100) - 100 мм, рулонный ковер - “Бироликрин”. Уклон крыши составляет 4%. Для защиты стен используют парапетные плиты.

.2.8 Полы

В проектируемом здании запроектировано 4 типа полов: по плитам перекрытия и по грунту. Конструкции полов (см. графическую часть, лист №1).

1.2.9 Окна, двери и ворота

В здании запроектированы 3 типа размеров дверей,5 типов окон о 2 типа ворот.Ведомость проемов(см. графическую часть, лист №1)

.2.10 Наружная и внутренняя отделка

Наружная отделка.

Стеновые понели привозят полной заводской готовности, металлические ворота окрашиваются антикоррозийными красками по металлу. Двери окрашены атмосферостойкими красками светлого цвета.

Внутренняя отделка.

Внутренняя отделка здания:потолки в здании окрашиваются водоэмульсионными составами. Кирпичные стены оштукатуриваются и окрашиваются. В душевых кабинах и санузлах стены облицованы керамической плиткой на плиточном растворе. Установлены выключатели, розетки, подключено освещение.

.3 Спецификации и ведомости

.3.1 Спецификация элементов перемычек

Таблица № 1.1

1.3.2 Спецификация элементов заполнения проемов

Таблица № 1.2

.3.3 Спецификация основных сборных железобетонных конструкций

Таблица № 1.3

1.4 Генеральный план

Здание размещается на участке со спокойным рельефом. Участок прямоугольной формы размером 104*65 м. Кроме проектируемого здания на участке расположены: склад запчастей, курилка. Разрывы между названными зданиями запроектированы с учетом санитарных и противопожарных норм по СНиП 2-60-75.

Между мастерской и курилкой - 4 м.

Мастерской и складом запчастей - 10м.

Ширина дорог - 6 м, тротуаров - 2 м.

Выполнена координационная привязка здания к осям строительной геодезической сетки. Абсолютная отметка, соответствующая нулевой 170,0 м.

.5 Технико-экономические показатели объёмно-планировочного решения здания и генерального плана

.5.1.Технико-экономические показатели объёмно-планировочного решения здания

а) Площадь застройки - 6586 м2

б) Строительный объём - 12258 м3

в) Общая площадь - 1608 м2

г) Рабочая площадь - 1404 м2

д) К1 = 0,87

е) К2 = 1,86

.5.2 Технико-экономические показателигенерального плана

а) Площадь участка -га

б) Площадь застройки -га

в) Площадь дорог -га

г) Площадь озеленения -га

д) К3 =

е) К4 =

.6 Экология

Проектируемый объект вредных выбросов в атмосферу не дает. Проектом предусмотрен сбор бытового мусора и твердых бытовых отходов на основании

«Санитарные правила содержания территории населенных мест»

Для обеспечения должного санитарного уровня населенных мест и более эффективного использования парка специальных машин, заказчиком заключается договор с ЖКХ по удалению мусора по единой централизованной системе специализированным транспортом коммунальным предприятиям исполкома.

Мероприятия по охране окружающей среды:

при выполнении планировочных работ почвенный слой, пригодный для последующего использования, необходимо предварительно снять и складировать в специально отведенных местах;

не допускается попадания горюче - смазочных материалов в грунт и воду.- все строительно-монтажные работы производить с максимальным сохранением существующих древесно-кустарниковых насаждений. При необходимости оградить деревянными ограждениями;

не допускается при уборке отходов и мусора сбрасывать их с этажей зданий и сооружений без применения закрытых люков и бункеров наполнителей. Собрать мусор без желобов или других приспособлений разрешается с высоты не более 3 метров;

запрещается хранить строительный мусор на строительной площадке, его необходимо вывозить на свалку;

материалы, содержащие вредные или взрывоопасные растворители необходимо хранить в герметически закрытой таре;

все механизмы, работающие от двигателей внутреннего сгорания проверить на токсичность выхлопных газов;

применения строительных машин с электроприводом и использования для нужд строительства, электроэнергии взамен твердого или жидкого топлива.

При нарушении правил электробезопасности возможно поражение людей током. Безопасным можно считать напряжение 12 и 36В.
