Материал: Машины для дорожных работ

Возведение насыпей, планирование, очистка от снега, профилирование, сооружение корыт, смешивание грунтов, перевозка материалов - вот далеко не полный список возможностей автогрейдера ДЗ 98. Выпускается настоящая машина в двух вариантах (для обычного климата и для тропического). Цена на ДЗ 98 достигает пяти с половиной млн. рублей.

Технические характеристики автогрейдера ДЗ-98

Класс         250

Вес, эксплуатационный        19 500/20 487 кг

Габариты, мм     10800х3220х4000

Колея узких передних колес         2 622 мм

Колея широких передних колес   2 696 мм

Колея узких задних колес    2 502 мм

Колея широких задних колес       2 576 мм

Вес автогрейдера, приходящийся на передний мост        5 660 мм

Вес, приходящийся на средний и задний мосты      13 850 мм

Нагрузка на грунт при отвале, установленном перпендикулярно продольной оси          103 000 Н (10 500 кгс)

Кол-во передач 6 вперед/6 назад

Тяга на отвале при движении вперед     185 650 Н (18 565 кгс)

Тип привода      1х3х3

Минимальный радиус поворота   18 м

Уклон удержания машины стояночным тормозом не менее 15 %

Ведущие мосты все (3)

Управляемый мост      передний

Полуоси    полностью разгруженного типа

Размер шин        16.00-24 дюйм или 20,5-25 дюйм

Давление в шинах       0,23....0,28 МПа

Двигатель

Тип дизельный

Модель     ЯМЗ-238НДЗ или Cummins M-11C265

Мощность          173 кВт (240 л.с.) или 202 кВт (275 л.с.)

Частота вращения       1700 об/мин или 1700 об/мин

Пуск          стартерный

Мин. удельный расход топлива    220 г/кВт.ч (162 г/л.с.ч)

Тип трансмиссии         механическая, с приводом на все колеса, с механизмом отключения переднего моста

Стояночный тормоз    ленточного типа

Промежуточные передачи к мостам      карданные

Скорость движения машины вперед при ном. частоте вращения колен. вала      от 3,5 до 41 км/час

Грейдерный отвал

Длина        4 200 мм

Угол резания     30-70

Опускание отвала ниже опорной поверхности        не менее 500 мм

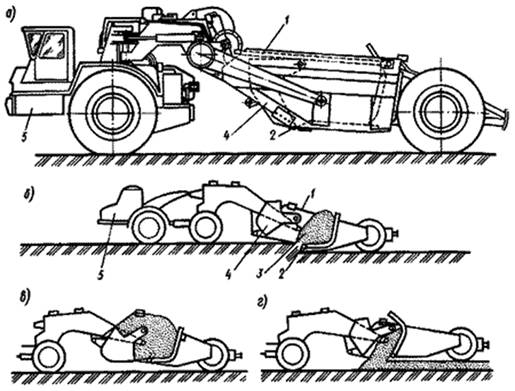

Скрепер, землеройно-транспортная машина, которая рабочим органом

Классифицируются по виду тяги (самоходные и прицепные), способам загрузки и разгрузки (свободная и принудительная), параметрам ковша, типу привода и другим признакам. При наборе грунта С. движется вперёд с опущенным ковшом. Грунт разгружается обычно из ковша на ходу, высыпаясь между колёсами, реже - назад (за колёса). Возможна разгрузка грунта слоями толщиной до 0,5 м. Ёмкость ковшей С., выпускаемых в СССР, 3-25 м3. Дальность перевозки грунта 0,1-5 км. Внедряются С. с принудительной загрузкой ковша с помощью скребковых элеваторов и с автоматизированным управлением (рис.). 2) Рабочий орган (ковш) канатно-скреперных установок, применяемых на экскавационных, транспортных и т. п. работах на поверхности, под землёй и под водой. Рабочие перемещения С. осуществляются при помощи лебёдки через систему канатов и блоков.

Каток - машина для утрамбовки и уплотнения грунта, асфальта и так далее Главной деталью катка является валец - цилиндр, расположенный вместо колеса или колёс. Своей массой валец сдавливает утрамбовываемое вещество. В каждом катке есть ведущий валец, к нему подаётся крутящий момент от двигателя, и ведомый - он является направляющим. Вальцы могут быть гладкими, кулачковыми, решетчатыми, пневмоколесными:

По количеству вальцов катки делятся на одно- двух- и трёхвальцовые.

Вальцы могут располагаться один за другим, или, для трёхвальцового катка, два узких вальца могут располагаться на одной оси.

Одновальцовые катки обычно прицепные, то есть прикрепляются к трактору и другому двигающему устройству.

Гладкие представляют просто металлические цилиндры, сдавливающие своей массой. Обычно применяется для асфальтоукладочных работ, из-за того что на выходе даёт ровную площадку;

Кулачковые отличаются тем, что покрыты кулачками - небольшими выступами. Эффективны для работы с рыхлым грунтом;

Поверхность решетчатых покрыта решёткой. Используется для трамбовки различных грунтов. При прохождении по неоднородному грунту крупные комки дробятся, что увеличивает уплотняемость;

У пневмоколёсных валец представляет собой набор из колёс, разделённых промежутками. Если в катке более 1 пневмоколёсного вальца, их ставят так, чтобы колеи задних колёс проходили между колеями передних;

Также в катках может использоваться более одного вида вальцов. Такие катки называются комбинированными (обычно передний валец - гладкий, а задний - пневмоколёсный).

Катки для лучшей утрамбовки могут быть вибрационными, то есть один из вальцов вибрируют вертикальном направлении, что значительно улучшает качество уплотнения, что позволяет использовать эти катки в однопроходном режиме. Для обычных катков необходимо сделать несколько проходов для надлежащего уплотнения асфальта.

Для грунта глубина трамбовки может, для различных конструкций, колебаться от 20-30 см до 150-160 см, по массе катки различаются от ручных (менее 1 тонны) до сверхтяжёлых - более 16 тонн.

Современные дорожные катки способны развивать скорость до 14 км/ч, но для большинства максимальная скорость - 2-5 км/ч.

Асфальтоукладчики предназначены для приема асфальтобетонных смесей из транспортных средств, распределения по дорожному основанию слоем заданной толщины, разравнивания и предварительного уплотнения уложенного слоя. Их применяют при строительстве автомобильных дорог.

Асфальтоукладчики могут быть самоходными и прицепными. Последние не получили широкого распространения. Самоходные асфальтоукладчики - машины непрерывного действия, обеспечивающие безостановочную укладку и требуемое качество асфальтобетонных покрытий. Они классифицируются по назначению, способу приема смеси, производительности и типу ходовой части.

По назначению различают: асфальтоукладчики, специализированные для асфальтобетонных и битумоминеральных смесей; универсальные со сменным рабочим оборудованием для устройства покрытий из различных дорож-но-строительных материалов; специальные, например предназначенные для уширения дорожного полотна, устройства тротуаров.

По способу приема смеси асфальтоукладчики делятся на бункерные и безбункерные. Бункерные укладчики могут быть с активной подачей материала к рабочим органам (с помощью транспортеров-питателей) и с пассивной подачей. Вторая схема находит применение в основном на укладчиках небольшой производительности. Бункерные асфальтоукладчики разравнивают валики материала, сформированные распределительным устройством, прицепляемым к автосамосвалу.

По типу ходовой части самоходные асфальтоукладчики разделяют на гусеничные, колесные, комбинированные и рельсовые.

Наибольшее распространение получили гусеничные асфальтоукладчики. Гусеничный ход обладает такими достоинствами, как малая чувствительность к неровностям основания, небольшое давление на опорную поверхность, высокая маневренность и возможность реализации больших тяговых усилий. Недостатком является низкая скорость передвижения, не превышающая 2-3 км/ч, что неприемлемо для машин, работающих с частыми переездами на небольшие расстояния.

Гусеничные асфальтоукладчики делятся на двухопорные (большинство моделей) и четырехопорные - широкозахватные модели со всеми ведущими гусеницами.

Колесные асфальтоукладчики также находят широкое распространение. Их достоинствами являются высокая транспортная скорость (до 20 км/ч); лучшая, чем у гусеничных, маневренность, что позволяет работать в стесненных условиях при ремонте дорожного покрытия на городских улицах; меньшая металлоемкость.

Колесные асфальтоукладчики делят на двух-, трех- и четырехосные с одной или двумя ведущими осями.

Комбинированные асфальтоукладчики имеют в качестве рабочего хода гусеницы, а в качестве транспортного хода - пневмоколеса. Гусенично-ко-лесный ход применяют на асфальтоукладчиках легкого типа ввиду их частых перегонов с одного объекта на другой.

Самоходные асфальтоукладчики по производительности асфальтосмеси-тельного оборудования можно разделить на пять типоразмеров: тротуарный укладчик производительностью до 25 т/ч; универсальный производительностью 50 т/ч и специализированные автоматизированные укладчики производительностью 100-150 т/ч с шириной укладываемой полосы до 4,5 м, производительностью 200-250 т/ч с шириной укладываемой полосы до 7,5 м и производительностью 300-400 т/ч с шириной укладываемой полосы до 12 м.

Схема технологического процесса работы асфальтоукладчика показана на рис. 4.22. Асфальтобетонная смесь, доставляемая автосамосвалами, выгружается в бункер укладчика со стороны передней части машины, затем питателями подается из передней в заднюю часть за гусеничный ход машины, распределяется шнеком позади гусениц на ширину укладки, профилируется, выравнивается и уплотняется выглаживающей плитой. Окончательное уплотнение осуществляется моторными катками.

Асфальтоукладчик (рис. 4.23) состоит из шасси 1, рабочих органов 2, двигателя 3, электрооборудования 4 и гидросистемы 5. В комплект асфальтоукладчика входят сменные уширители рабочего органа нижней рамы.

Шасси обеспечивает передвижение асфальтоукладчика, прием и распределение асфальтобетонной смеси. Все сборочные единицы шасси расположены на нижней и верхней рамах, соединенных между собой. Основными сборочными единицами рабочих органов (рис. 4.24) являются: выглаживающая плита для выравнивания поверхности и регулирования толщины слоя в продольном и поперечном направлениях.

Широкую гамму колесных и гусеничных асфальтоукладчиков выпускает фирма DYNAPAC. Они полностью гидрофицированы, оснащены системой автоматического контроля за потоком материала, имеют двухступенчатую регулировку боковых створок бункера, позволяющую регулировать ширину бункера для приема материала с любого самосвала. Выглаживающая плита оснащена нагревательными элементами, вибратором и уширителями, которые приводятся в действие с помощью гидравлики. Это позволяет выглаживающей плите обходить препятствия при укладке материала.

Специализированные автоматизированные асфальтоукладчики производительностью до 350 т/ч (F8W) предназначены для выполнения небольших объемов строительных работ, осуществления ремонта городских улиц и других аналогичных работ, где требуется максимальная маневренность и подвижность. Более производительные машины используются для укладки дорожного покрытия автомобильных магистралей. Строго прямолинейное движение гусеничных асфальтоукладчиков обеспечивается с помощью прецизионного регулируемого органа управления и электронного блока синхронизации, который с помощью датчиков регулирует скорость перемещения обеих гусениц, запоминает ее значение с помощью микропроцессора и, при необходимости, вводит коррекцию. Асфальтоукладчики производства компании DYNAPAC характеризуются полностью автоматизированной подачей материала при максимально возможной равномерности потока, независимо от того, работает ли машина на прямолинейных участках или на кривых, где требуется различная толщина слоя материала по краям.

Асфальтоукладчики компании DYNAPAC отличаются высокой надежностью и легкостью в эксплуатации.

Гидросистема асфальтоукладчика обеспечивает привод цилиндров подъема и опускания рабочих органов, боковин и заслонок бункера.

Специализированные автоматизированные асфальтоукладчики производительностью до 350 т/ч (F8W) предназначены для выполнения небольших объемов строительных работ, осуществления ремонта городских улиц и других аналогичных работ, где требуется максимальная маневренность и подвижность. Более производительные машины используются для укладки дорожного покрытия автомобильных магистралей. Строго прямолинейное движение гусеничных асфальтоукладчиков обеспечивается с помощью прецизионного регулируемого органа управления и электронного блока синхронизации, который с помощью датчиков регулирует скорость перемещения обеих гусениц, запоминает ее значение с помощью микропроцессора и, при необходимости, вводит коррекцию. Асфальтоукладчики производства компании DYNAPAC характеризуются полностью автоматизированной подачей материала при максимально возможной равномерности потока, независимо от того, работает ли машина на прямолинейных участках или на кривых, где требуется различная толщина слоя материала по краям.

Асфальтоукладчики компании DYNAPAC отличаются высокой надежностью и легкостью в эксплуатации. Места расположения всех важных узлов имеют легкий доступ, измерители уровней жидкости и горловины баков расположены в удобных местах. Подшипники, нуждающиеся в периодической смазке, смазываются централизованной автоматической системой смазки.

Современные асфальтоукладчики предназначаются для: приемки асфальтобетонной смеси из транспортных средств, из передвижных асфальтосме-сителей или из валика без остановки укладчика; распределения смеси по всей ширине укладываемой полосы равномерным слоем заданной толщины на подготовленное и уплотненное основание; разравнивания и предварительного уплотнения уложенного слоя; отделки поверхности уложенного покрытия. Асфальтоукладчики применяют при строительстве автомобильных дорог и аэродромов, городских улиц и площадей, а также для ремонта дорожных покрытий.

Асфальтоукладчики могут быть прицепные и самоходные. Первые не получили широкого распространения и нашей промышленностью не выпускаются.

Самоходные асфальтоукладчики являются машинами непрерывного действия, обеспечивают безостановочную укладку и требуемое качество асфальтобетонных покрытий. Они классифицируются по назначению, способу приема смеси, производительности и типу ходовой части.

По назначению различают следующие типы самоходных укладчиков: специализированные для асфальтобетонных и бнтумоминеральных смесей; универсальные со сменным рабочим оборудованием для устройства покрытий из различных дорожно-строительных материалов; специальные, например, предназначенные для уширения дорожного полотна, устройства тротуаров.

По способу приема смеси асфальтоукладчики делятся на бункерные и безбункерные.

Бункерные укладчики могут быть с активной подачей материала- к рабочим органам (с помощью транспортеров-питателей) и с пассивной подачей (без транспортеров-питателей). Несмотря на усложнение конструкции, первая схема позволяет регулировать подачу смеси в широких пределах и применяется на укладчиках большой производительности.

Вторая схема находит применение в основном на укладчиках небольшой производительности (Д-464М). В них материал из бункера поступает непосредственно на основание дорожного покрытия. Преимуществами таких укладчиков являются простота конструкции, меньшие металло- и энергоемкость, меньшие расходы на обслуживание и ремонт.

Безбункерные асфальтоукладчики разделяют на машины, которые формируют валики материала, уложенного на основание с помощью приспособлений (откосников, вертикальных щитков), и на машины, которые не имеют формирующих приспособлений. Валик материала раскладывается специальным распределительным устройством, прицепляемым к автосамосвалу, доставляющему смесь. Недостатком безбункерных укладчиков является необходимость и связанные с ней трудности строгой дозировки материала, которая также требует частичного участия автотранспорта в процессе укладки валика смеси на основание дорожного покрытия, тогда как бункерные укладчики самостоятельно распределяют материал, подвозимый автосамосвалами.
