Das WAGO-I/O-SYSTEM 750 |
• 7 |
Technische Daten |
|
|
|
2.2 Technische Daten
Mechanik
Werkstoff |
Polycarbonat, Polyamid 6.6 |
|
|
|
|
Abmessungen: |
|
|
- Koppler / Controller |
- 51 mm x 65* mm x 100 mm |
|
- Busklemme, einfach |
- 12 mm x 64* mm x 100 mm |
|
- Busklemme, doppelt |
- 24 mm x 64* mm x 100 mm |
|
|
* ab Oberkannte Tragschiene |
|
Montage |
auf TS 35 mit Verriegelung |
|
|
|
|
anreihbar durch |
doppelte Nut-Feder Verbindung |
|
|
|
|
Einbaulage |
beliebig |
|
|
|
|
Länge des gesamten Knoten |
≤ 831 mm |
|
|
|
|
Beschriftung |
Standard Beschriftungsschilder und |
|
|
Bezeichnungsschilder 8 x 47 mm |
|
|
für Gruppenbezeichnungsträger |
|
|
|
|
Anschlusstechnik |
|
|
Anschlussquerschnitt |
CAGE CLAMP®-Anschluss |
|
|
0,08 mm² ... 2,5 mm² |
|
|
AWG 28-14 |
|
|
8 – 9 mm Abisolierlänge |
|
|
|
|
Kontakte |
|
|
Leistungskontakte |
Messer-/Federkontakt |
|
|
selbstreinigend |
|
|
|
|
Strom über Leistungskontaktemax |
10 A |
|
Spannungsabfall bei Imax |
< 1 V bei 64 Busklemmen |
|
Datenkontakte |
Gleitkontakte, hartvergoldet |
|
|
1,5µm, selbstreinigend |
|
|
|
|
Klimatische Umgebungsbedingungen |
|
|
Betriebstemperatur |
0 °C ... 55 °C |
|
|
|
|
Lagertemperatur |
-20 °C ... +85 °C |
|
|
|
|
Relative Feuchte |
5% bis 95 % ohne Betauung |
|
|
|
|
Beanpruchung durch Schadstoffe |
gem. IEC 60068-2-42 und IEC 60068-2-43 |
|
|
|
|
Maximale Schadstoffkonzentration |
SO2 ≤ |
25 ppm |
bei einer relativen Feuchte < 75% |
H2S ≤ |
10 ppm |
Besondere Bedingungen |
Die Komponenten dürfen nur mit Zusatzmaßnahmen |
|
|
an Orten eingesetzt werden, an denen: |
|
|
– Staub, ätzende Dämpfe oder Gase |
|
|
– ionisierte Strahlung |
|
|
auftreten können. |
|
|
|
|
WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP
8• Das WAGO-I/O-SYSTEM 750 Technische Daten
Mechanische Festigkeit
Vibrationsfestigkeit |
|
|
gem. IEC 60068-2-6 |
|
|
||
|
|
|
Anmerkung zur Schwingungsprüfung: |
||||
|
|
|
a) Schwingungsart: Frequenzdurchläufe mit einer |
||||
|
|
|
Änderungsgeschwindigkeit von 1 Oktave/Minute |
||||
|
|
|
10 Hz ≤ f < 57 Hz, Amplitude 0,075 mm konstant |
||||
|
|
|
57 Hz ≤ f ≤ |
150 Hz, konst. Beschleunigung: 1 g |
|||
|
|
|
b) Schwingungsdauer: 10 Frequenzdurchläufe pro |
||||
|
|
|
Achse in jeder der 3 zueinander senkrechten |
||||
|
|
|
Achsen |
|
|
|
|
Schockfestigkeit |
|
|
gem. IEC 60068-2-27 |
|
|
||
|
|
|
Anmerkung zur Stoßprüfung: |
|
|
||
|
|
|
a) Art des Stoßes: Halbsinus |
|
|
||
|
|
|
b) Stoßstärke: 15 g Scheitelwert, 11 ms Dauer |
||||
|
|
|
c) Stoßrichtung: je 3 Stöße in pos. und neg. Richtung |
||||
|
|
|
der 3 senkrecht zueinanderstehenden Achsen des |
||||
|
|
|
Prüflings, also insgesamt 18 Schocks. |
||||
Freier Fall |
|
|
gem. IEC 60068-2-32 |
|
|
||
|
|
|
≤ 1m (Gerät in Originalverpackung) |
||||
Elektrische Sicherheit |
|
|
|
|
|
|
|
Luft-/Kriechstrecken |
|
gemäß IEC 60664-1 |
|
|
|||
|
|
|
|
|
|
|
|
Schutzart |
|
|
|
|
|
|
|
Schutzart |
|
IP 20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Elektromagnetische Verträglichkeit* |
|
|
|
|
|||
Norm |
Prüfwerte |
|
Festigkeits- |
|
Bewertungs- |
||
|
|
|
|
|
klasse |
|
kriterium |
Störfestigkeit gem. EN 50082-2 (96) |
|
|
|
|
|||
EN 61000-4-2 |
4kV/8kV |
(2/4) |
|
B |
|||
|
|
|
|
|
|||
EN 61000-4-3 |
10V/m 80% AM |
(3) |
|
A |
|||
|
|
|
|
|
|||
EN 61000-4-4 |
2kV |
(3/4) |
|
B |
|||
|
|
|
|
|
|||
EN 61000-4-6 |
10V/m 80% AM |
(3) |
|
A |
|||
|
|
|
|
|
|
||
Störaussendung gem. EN 50081-2 (94) |
|
Messentfernung |
|
Klasse |
|||
EN 55011 |
30 dBµV/m |
|
(30m) |
|
A |
||
|
|
|
|
|
|
||
|
37 dBµV/m |
|
|
|
|
||
|
|
|
|
|
|
||
Störaussendung gem. EN 50081-1 (93) |
|
Messentfernung |
|
Klasse |
|||
EN 55022 |
30 dBµV/m |
|
(10m) |
|
B |
||
37dBµV/m * Ausnahme: 750-630, 750-631
WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP
|
|
|
|
Das WAGO-I/O-SYSTEM 750 |
• 9 |
||
|
|
|
|
|
Technische Daten |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Einsatzbereich |
Anforderung an |
|
Anforderung an |
|
|
|
|
|
Störaussendung |
|
Störfestigkeit |
|
|
|
|
Industrie |
EN 50081-2 |
: 1993 |
|
EN 50082-2 : 1996 |
|
|
|
Wohnbereich |
EN 50081-1 |
: 1993*) |
|
EN 50082-1 : 1992 |
|
|
*) Die Anforderungen an Störaussendung im Wohnbereich erfüllt das System mit den Feldbus-Kopplern/ - Controllern für:
ETHERNET 750-342/-841/-842
LONWORKS 750-319/-819
CANopen 750-337/-837
DeviceNet 750-306/-806
MODBUS 750-312/-314/ -315/ -316 750-812/-814/ -815/ -816
Mit einer Einzelgenehmigung kann das System auch mit den anderen Feldbus-Kopplern/ -Controllern im Wohnbereich (Wohn-, Geschäftsund Gewerbebereich, Kleinbetriebe) eingesetzt werden. Die Einzelgenehmigung können bei einer Behörde oder Prüfstelle eingeholt werden. In Deutschland erteilt die Einzelgenehmigung das Bundesamt für Post und Telekommunikation und seine Nebenstellen.
Der Einsatz anderer Feldbus-Kopplern / -Controller ist unter bestimmten
Randbedingungen möglich. Wenden Sie sich bitte an WAGO Kontakttechnik GmbH.
Maximale Verlustleistung der Komponenten
Busklemmen |
0,8 |
W / Busklemme (Gesamtverlustleistung, |
|
System/Feld) |
|
|
|
|
Feldbus-Koppler / -Controller |
2,0 |
W / Koppler / Controller |
|
|
|
Achtung
Die Verlustleistung aller eingebauten Komponenten darf die maximal abführbare Leistung des Gehäuses (Schrankes) nicht überschreiten.
Bei der Dimensionierung des Gehäuses ist darauf zu achten, dass auch bei hohen Außentemperaturen die Temperatur im Gehäuse die zulässige Umgebungstemperatur von 55 °C nicht überschreitet.
WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP
10• Das WAGO-I/O-SYSTEM 750 Technische Daten
Abmessungen |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

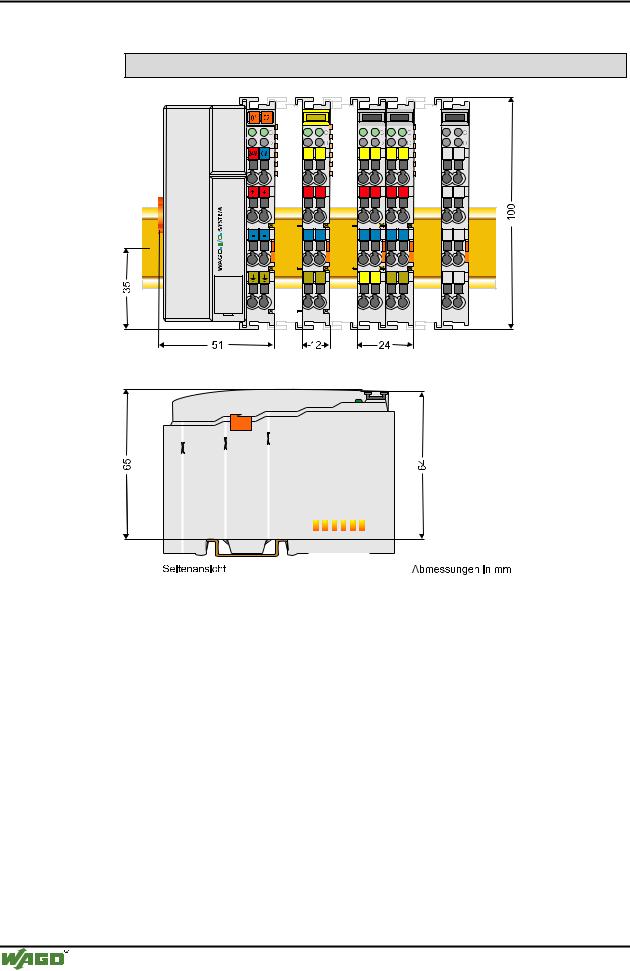

Abb. 2-2: Abmessungen |
g01xx05d |
|||
WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP
Das WAGO-I/O-SYSTEM 750 • 11
Fertigungsnummer
2.3 Fertigungsnummer
Die Fertigungsnummer ist Teil der seitlichen Bedruckung jeder Komponente.

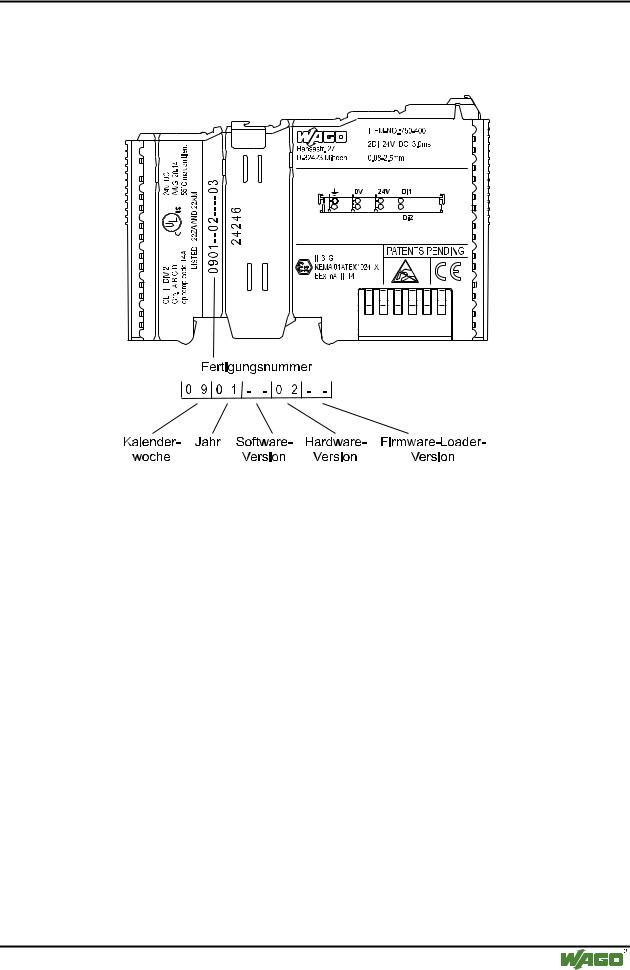

Abb. 2-3: Fertigungsnummer |
g01xx09d |
Die Fertigungsnummer setzt sich zusammen aus Herstellwoche und –jahr, Softwareversion (falls vorhanden), Hardwareversion, Firmware-Loader- Version (falls vorhanden) und weiteren internen Informationen der WAGO Kontakttechnik GmbH.
Ab KW 43/2000 wird die Fertigungsnummer zusätzlich auf die Abdeckklappe der Konfigurationsund Programmierschnittstelle des Feldbus-Kopplers bzw. –Controllers gedruckt.
