ETHERNET 117

Netzwerkaufbau - Grundlagen und Richtlinien

Verkabelungsrichtlinien

Allgemeine Richtlinien für den Netzwerkaufbau eines LAN gibt die "Strukturierte Verkabelung" vor. Darin sind maximal zulässige Kabellängen für die Gelände-, Gebäudeund Etagenverkabelung festgelegt.

In den Standards EN 50173, ISO 11801 und TIA 568-A normiert, bildet die "Strukturierte Verkabelung" die Grundlage für eine zukunftsweisende, anwendungsunabhängige und wirtschaftliche Netzwerk-Infrastruktur.

Die Verkabelungsstandards definieren einen Geltungsbereich mit einer geographischen Ausdehnung von bis zu 3 km und für eine Bürofläche von bis zu 1 Mio. Quadratmeter mit 50 bis 50.000 Endgeräten. Darüber beschreiben sie Empfehlungen für den Aufbau eines Verkabelungssystems.

Abhängig von der gewählten Topologie, den unter Industriebedingungen eingesetzten Übertragungsmedien und Koppelmodulen sowie von dem Einsatz von Komponenten verschiedener Hersteller in einem Netz können sich abweichende Angaben ergeben. Die Angaben verstehen sich hier deshalb lediglich als Empfehlungen.

5.2.3 Koppelmodule

Es gibt ein Reihe von Koppelmodulen, die bei dem Aufbau eines ETHERNET Netzwerks eine flexible Gestaltung ermöglichen. Zudem verfügen sie über wichtige Funktionalitäten, die teilweise sehr ähnlich sind.

Deshalb soll die richtige Wahl und die angemessene Verwendung der Module durch eine tabellarische Gegenüberstellung vereinfacht werden.

Modul

Eigenschaft/Verwendung

ISO/OSI





-Schicht

Repeater

Verstärker zur Signalauffrischung,

1



Verbindung auf physikalischer Ebene.



Bridge

Segmentierung von Netzen um die Längenausdehnung zu

2



erweitern.



Switch

Multiport-Bridge, d. h. jeder Port verfügt über eine separate

2 (3)



Bridge-Funktion.





Trennt Netzwerksegmente logisch und verringert dadurch die





Netzbelastung.





Macht ETHERNET bei konsequentem Einsatz kollisionsfrei.



Hub

Dient dem Aufbau von sternförmigen Topologien, unterstützt

2



unterschiedliche Übertragungsmedien, verhindert keine





Netzkollisionen.



Router

Verbindung zweier oder mehrerer Datennetze.

3



Angleich von Topologiewechseln und inkompatibler





Paketgrößen (z.B. industrieller Bereich und Office-Bereich).



Gateway

Verbindung zweier herstellerspezifischer Netze mit

4-7



unterschiedlicher Softund Hardware (z. B. ETHERNET und





Interbus-Loop).



Tab. 5-2: Gegenüberstellung der Koppelmodule für Netzwerke

WAGO-I/O-SYSTEM 750

ETHERNET TCP/IP

118 ETHERNET

Netzwerkaufbau - Grundlagen und Richtlinien

5.2.4 Wichtige Begriffe

Datensicherheit

Soll ein internes Netz (Intranet) an das öffentliche Netz (z. B. Internet) angeschlossen werden, so ist die Sicherheit der Daten ein sehr wichtiger Aspekt.

Durch eine sogenannte Firewall können unerwünschte Zugriffe ausgeschlossen werden.

Bei der Firewall handelt es sich um eine Software oder eine Netzwerkkomponente, die ähnlich einem Router als Koppelglied zwischen Intranet und öffentlichem Netzwerk geschaltet wird. Die Firewall ist in der Lage Zugriffe ins jeweils andere Netz zu begrenzen oder auch komplett zu sperren, abhängig von der Zugriffsrichtung, dem benutzten Dienst sowie der Identifikation des Netzteilnehmers.

Echtzeitfähigkeit

Oberhalb der Feldbus-Systemebene sind i. Allg. relativ große Datenmengen zu übertragen. Die zulässigen Verzögerungszeiten dürfen ebenfalls verhältnismäßig große Werte annehmen (0,1...10 Sekunden).

Für das Industrie-ETHERNET innerhalb der Feldbus-Systemebene wird hingegen ein Echtzeitverhalten gefordert.

Bei ETHERNET kann z.B. durch die Einschränkung der Busbelastung (< 10 %) oder durch ein Master-Slave-Prinzip die Erfüllung der Echtzeitanforderungen nahezu realisiert werden.

Das MODBUS/TCP zum Beispiel ist ein sogenanntes Master/SlaveProtokoll. Hierbei sprechen die Slaves nur auf die Masterbefehle an. Bei der Verwendung von nur einem Master ergibt sich ein kontrollierter Datenverkehr auf dem Netz und Kollisionen werden vermieden.

Darüber hinaus kann der gezielten Einsatz der Switchingtechnologie die Echtzeitfähigkeit erhöhen.

Shared ETHERNET

Mehrere Knoten, die über ein Hub vernetzt sind, teilen sich ein gemeinsames Medium. Wird von einer Station eine Nachricht gesendet, so wird diese im gesamten Netz veröffentlicht und steht jedem angeschlossenen Knoten zur Verfügung. Die Weiterverarbeitung der Nachricht erfolgt jeweils nur durch den Knoten mit der richtigen Zieladresse. Durch das hohe Datenaufkommen können Kollisionen auftreten und Nachrichten müssen wiederholt übertragen werden. Die Verzögerungszeit ist bei einem Shared ETHERNET so ohne weiteres weder errechenbar noch voraussagbar.

WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP

ETHERNET 119

Netzwerkaufbau - Grundlagen und Richtlinien

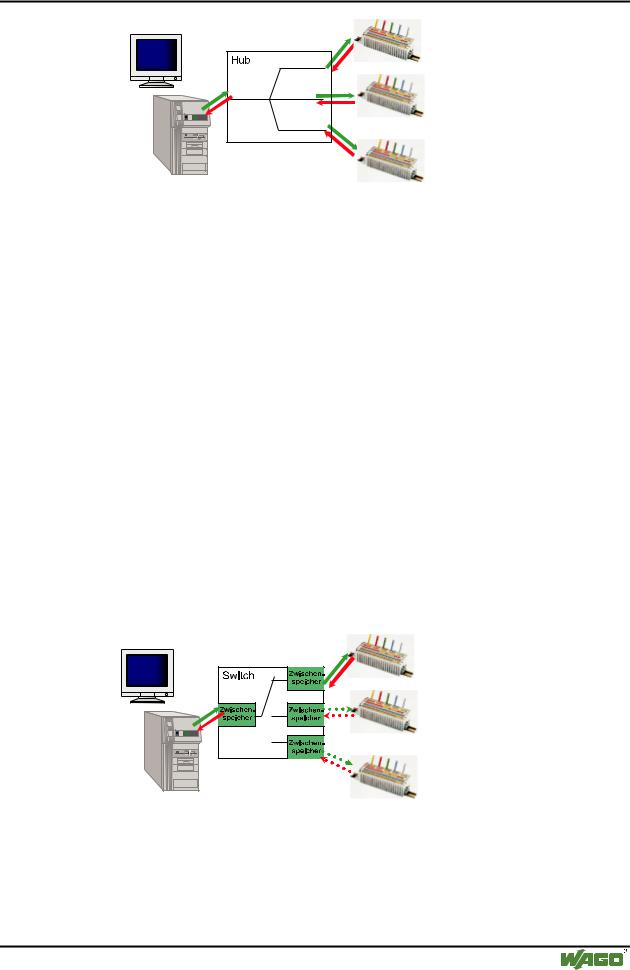

Abb. 5-6: Prinzip von Shared ETHERNET

G012910d

Predictable ETHERNET

Übertragbare Nachrichten können durch die TCP/IP-Software oder das Anwenderprogramm in jedem Teilnehmer begrenzt werden, so dass Echtzeitanforderungen nahezu realisiert werden können. Dabei werden die maximale mittlere Nachrichtenrate (Telegramm pro Sekunde), die maximale mittlere Dauer einer Nachricht und der minimale Zeitabstand zwischen den Nachrichten (Wartezeit des Teilnehmers) beschränkt.

Die Verzögerungszeit einer Nachricht ist damit voraussagbar (predictable).

Switched ETHERNET

Bei einem Switched ETHERNET wird zur Kopplung mehrerer Feldbusknoten ein Switch eingesetzt. Gelangen zu dem Switch Daten aus einem Netzwerksegment, so speichert er diese und prüft, in welches Segment und zu welchem Knoten diese Daten gesendet werden soll. Die Nachricht wird dann ausschließlich an den Knoten mit der richtigen Zieladresse übermittelt. Das Datenaufkommen im Netz wird verringert, die Bandbreite erhöht und Kollisionen verhindert. Die Laufzeiten können definiert und berechnet werden, das Switched ETHERNET ist deterministisch.

Abb. 5-7: Prinzip von Switched ETHERNET

G012909d

WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP

120 ETHERNET

Netzwerkkommunikation

5.3 Netzwerkkommunikation

Die Feldbus-Kommunikation zwischen Master-Anwendung und WAGO ETHERNET-Controller 750-841 kann entweder über das MODBUS-Protokoll oder über Ethernet/IP stattfinden.

Die Einordnung und die Zusammenhänge der Kommunikations-und Anwendungsprotokolle sollen anhand des Schichtenmodells verdeutlicht werden. Die einzelnen Protokolle sind im Anschluss detailliert erläutert.

5.3.1 Protokoll-Schichtenmodell

Ethernet:

Als Grundlage für den physikalischen Datenaustausch dient die

Ethernethardware. Die auszutauschenden Datensignale und das

Buszugriffsverfahren CSMA/CD sind in einem Standard festgelegt.

(1)

Ethernet

(physikalisches Interface, CSMA/CD)



IP:

Über der Ethernethardware ist das Internet Protocol (IP) angeordnet. Dieses bündelt die zu übertragenden Daten in Pakete mit Absenderund Empfängeradresse und gibt diese Pakete nach unten an die Ethernet-Schicht zur physikalischen Übertragung weiter. Auf der Empfängerseite nimmt IP die Pakete von der Ethernet-Schicht in Empfang und packt sie aus.

(2)

IP





(1)

Ethernet

(physikalisches Interface, CSMA/CD)



TCP, UDP:

a) TCP: (Transmission Control Protocol)

Das über der IP-Schicht angeordnete TCP-Protokoll überwacht den Transport der Datenpakete, sortiert deren Reihenfolge und

fordert fehlende Pakete erneut an. TCP ist ein verbindungsorientiertes Transport-Protokoll.

Zusammengefasst werden die Protokoll-Schichten TCP und IP auch TCP/IP-Protokoll-Stapel oder TCP/IP-Stack genannt.

b) UDP: (User Datagram Protocol)

Die UDP-Schicht ist ebenso wie TCP ein Transport Protokoll, welches über der IP-Schicht angeordnet ist. Im Vergleich zum TCP-Protokoll ist UDP nicht verbindungsorientiert. Das heißt es gibt keine Kontrollmechanismen für den Datenaustausch zwischen Sender und Empfänger. Der Vorteil dieses Protokolls liegt in der Effizienz der übertragenen Daten und damit in der resultierenden höheren Verarbeitungsgeschwindigkeit.

Viele Programme nutzen beide Protokolle. Wichtige Status-Informationen werden über die zuverlässige TCP Verbindung gesendet, während der Hauptstrom der Daten über UDP versendet wird.

WAGO-I/O-SYSTEM 750 ETHERNET TCP/IP

ETHERNET 121

Netzwerkkommunikation

(3)

TCP, UDP





(2)

IP

(1)

Ethernet

(physikalisches Interface, CSMA/CD)



Anwendungsprotokolle:

Auf dem TCP/IP-Stack oder auf der UDP/IP-Schicht setzen entsprechend implementierte Anwenderprotokolle auf, die anwendergerechte Dienste zur Verfügung stellen. Dieses sind z. B. SMTP (Simple Mail Transport Protocol) für Emails, HTTP (Hypertext Transport Protokoll) für www-Browser und einige andere.

Für die Anwendung in der industriellen Datenkommunikation sind die Protokolle MODBUS/TCP (UDP) und Ethernet/IP implementiert. Das MODBUS-Protokoll setzt ebenfalls direkt auf TCP (UDP)/IP auf,

Ethernet/IP hingegen besteht zusammengefasst aus den Protokollschichten Ethernet, TCP und IP mit einem darauf aufsetzenden Encapsulation Protokoll. Dieses dient zur Anbindung an CIP (Control and Information Protocol).

CIP wird in gleicher Weise, wie von Ethernet/IP, auch von DeviceNet verwendet. Dadurch lassen sich Applikationen mit DeviceNet-Geräteprofilen sehr einfach auf Ethernet/IP überführen.

(4)

(3)

(2)

(1)

Mail-Client

WWW-Browser

SMTP

HTTP









Anwender Geräteprofile





(z. B. Positionier-Steuerungen,





Halbleiter, Pneumatische Ventile)







...

MODBUS

CIP Anwendungsobjekte Bibliothek





CIP Daten Management Dienste









(Explicit Messages, I/O Messages)











CIP Nachrichten Routing,





Verbindungsmanagement







...



Encapsulation



Protokoll









TCP, UDP









IP

Ethernet

(physikalisches Interface, CSMA/CD)

CIP

ETHERNET/IP
