Материал: ЛР1_оптика
Главной оптической осью линзы считается ось, проходящая через центры кривизны её поверхностей. В тонкой линзе точки пересечения главной оптической оси с обеими поверхностями линзы сливаются в одну точку О. Эта точка называется оптическим центром линзы.
Все прямые, проходящие через оптический центр линзы, называются побочными оптическими осями линзы
Главные фокусы линзы лежат на главной оптической оси линзы. Точки, расположенные на главной оптической оси линзы с двух сторон оптического центра на равных расстояниях f2, называются главными фокусами линзы
Плоскости, проходящие через главные фокусы f2 линзы и перпендикулярные к её главной оптической оси, называются фокальными плоскостями линзы. Все точки этих плоскостей, за исключением главного фокуса, называют побочными фокусами линзы.
2. Сделайте качественные (схематичные) рисунки изображений, получаемых с помощью собирающей линзы когда предмет находится на разных расстояниях от линзы (Расстояние меньше фокуса, предмет находится в фокусе, предмет между фокусом и двойным фокусом, предмет находится в двойном фокусе).

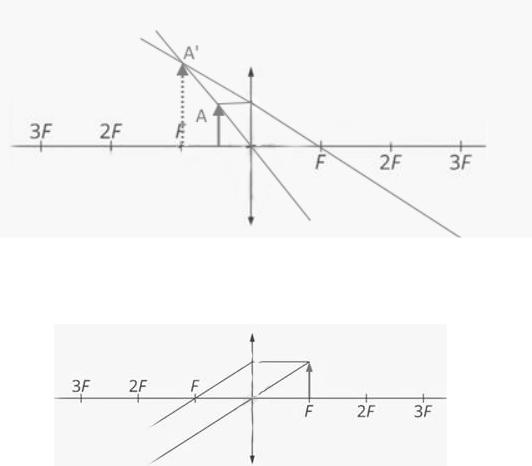

Меньше фокуса
В фокусе

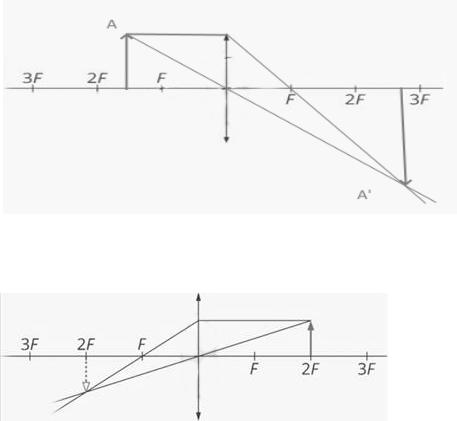

Между фокусом и двойным фокусом
В двойном фокусе
3. Какой из двух способов определения фокусного расстояния собирающей линзы, используемых в данной работе, более точный и почему?
Наиболее точен способ определения путем измерения расстояния L между предметом и изображением до расстояния l между уменьшенным и увеличенным изображениями предмета. Этот способ, в отличие от других способов определения фокусного расстояния, применим как для тонких, так и для толстых линз, поскольку не требует знания положения оптического центра линзы. Поэтому данный способ определения фокусного расстояния линзы более предпочтителен.

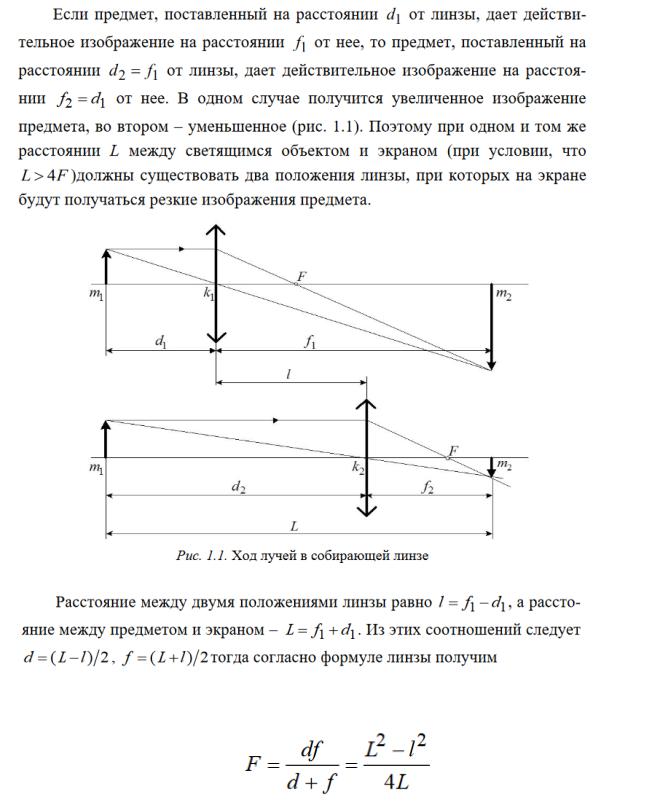

4. Показать, что определение фокусного расстояния собирающей линзы по величине ее перемещения возможно, если расстояние L между предметом и экраном удовлетворяет условию L>4F

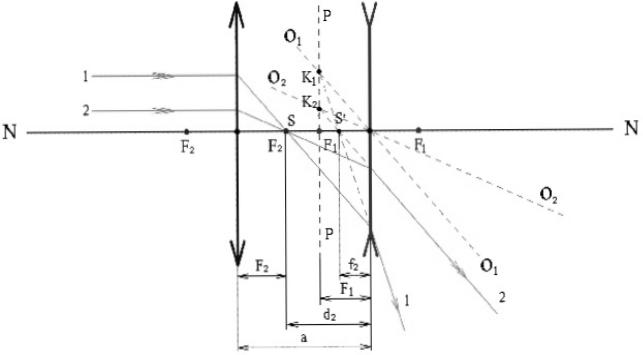

5. Сделайте подробный чертеж, изобразите ход лучей и объясните как строится изображение для системы двух линз: собирающей и рассеивающей, которая была использована в данной лабораторной работе
Параллельные лучи 1 и 2 падают на собирающую линнзу. После преломления собираются в точке S (фокусе собирающей линзы). Падая на рассеивающую линзу, лучи преломляются в рассеивающей линзе так, что продолжения этих лучей проходят через точки пересечения К 1 и К 2 соответствующих побочных осей О 1 О 1 и О 2 О 2 с фокальной плоскостью РР рассеивающей линзы. Изображение S ´ находится в точке пересечения продолжений вышедших лучей 1 и 2 с главной оптической осью NN на расстоянии f 2 от рассеивающей линзы
