Материал: ЛР-4_Ф-22_10_Литвиненко_Харькова_Отчет

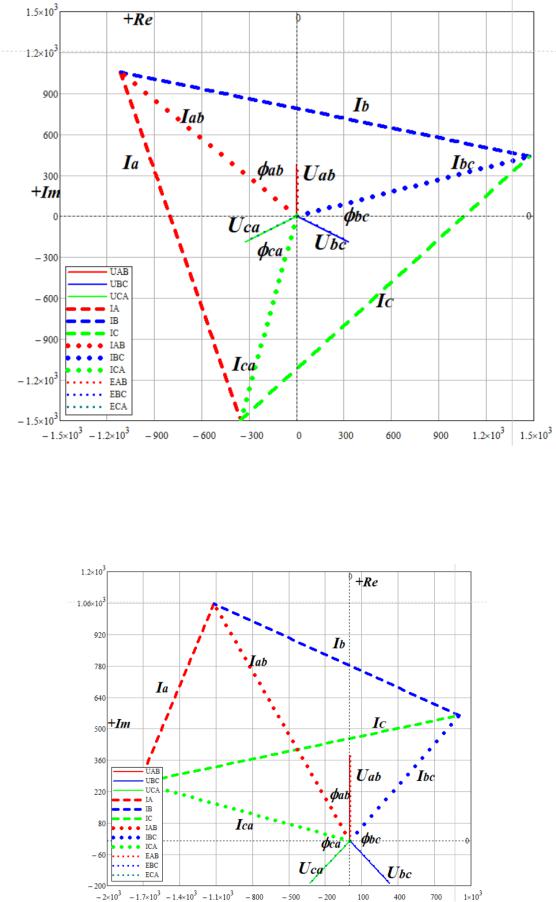

4.2.1. Векторная диаграмма напряжений и токов для симметричной нагрузки.

4.2.2. Векторная диаграмма напряжений и токов для несимметричной нагрузки.

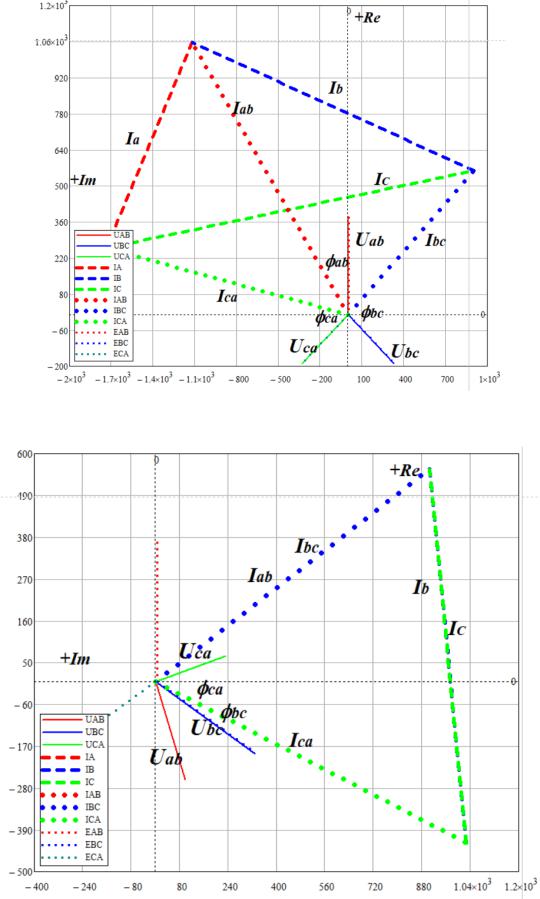

4.2.3. Векторная диаграмма напряжений и токов при обрыве фазы

4.2.4. Векторная диаграмма напряжений и токов при обрыве линии

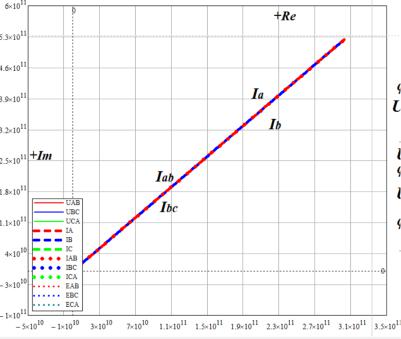

4.2.5. Векторная диаграмма напряжений и токов при коротком замыкании

Выводы: в данной работе было проведено исследование соединения трехфазных потребителей треугольником. При соединении фазных обмоток источника трехфазного тока «треугольником» конец первой фазы АВ соединяется с началом второй фазы ВС, конец второй фазы соединяется с началом третьей фазы СА и конец третьей фазы — с началом первой АВ.

При соединении треугольником действующее значение линейного тока при симметричной нагрузке в раз больше действующего значения фазного тока и UЛ = UФ; IЛ =IФ. Фазное напряжение UФ = UЛ=381,051 B.

Фазный ток IФ = UФ / ZФ = 15,387 А, линейный ток IЛ =IФ =26,652 А, угол сдвига по фазе φ = arctg (XФ / RФ) = -46,648.

При несимметричной нагрузке наблюдается неравенство токов и углов

IА = 10,084А IВ = 20,850А IС =26,585А, IАВ = 15,387А

IВС = 10,641А, IСА =17,549А, φАВ = -46,648, φВС = -61,657, φСА = 38,472.

При обрыве фазы AB фазный ток IAB =0,000019А, фазный угол φAB = 0.

При обрыве линии A линейный ток IA = 0,000039 А.

При коротком замыкании IAB = IA = IB = 6,047*109, фазный угол φAB = 0.

Основные преимущества применения схемы «треугольник»:

•Увеличение до максимального значения мощности электрооборудования;

•Использование пускового реостата;

•Повышенный вращающийся момент

•Большие тяговые усилия.

Недостатки:

•Повышенный ток пуска;

•При длительной работе двигатель сильно греется
