МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ
РОССИЙСКОЙ ФЕДЕРАЦИИ
РОССИЙСКИЙ ХИМИКО-ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ
ИМ. Д.И. МЕНДЕЛЕЕВА
Кафедра процессов и аппаратов химической технологии
Лабораторная работа №4. «Исследование трехфазных цепей при соединении
потребителей звездой и треугольником»
Вариант 10.
Выполнили:
Литвиненко В.А.
Харькова С.А.
Группа Ф-22
Проверил: Ситников И.А.
Москва 2021
ЛАБОРАТОРНАЯ РАБОТА № 4. ЧАСТЬ 1.
Трехфазные цепи при соединении потребителей звездой
Цель работы: Исследование трехфазных электрических цепей синусоидального тока при соединении потребителей звездой двумя методами:
1.Экспериментальный – имитационное моделирование в среде MultiSim.
2.Расчетный – математическое моделирование в любой среде, например: приложения MathCad, Excel и другие, включая расчет на калькуляторе.

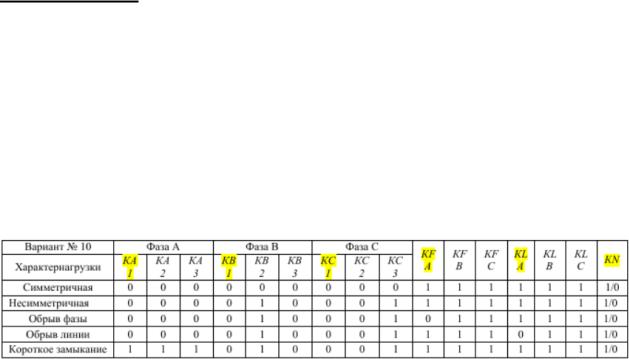

№ варианта |
RA=RB=RC, Ом |
LA=LB=LC, мГн |
CA=CB=CC, мкФ |
|
|
|
|
7 |
17 |
43 |
101 |
|
|
|
|

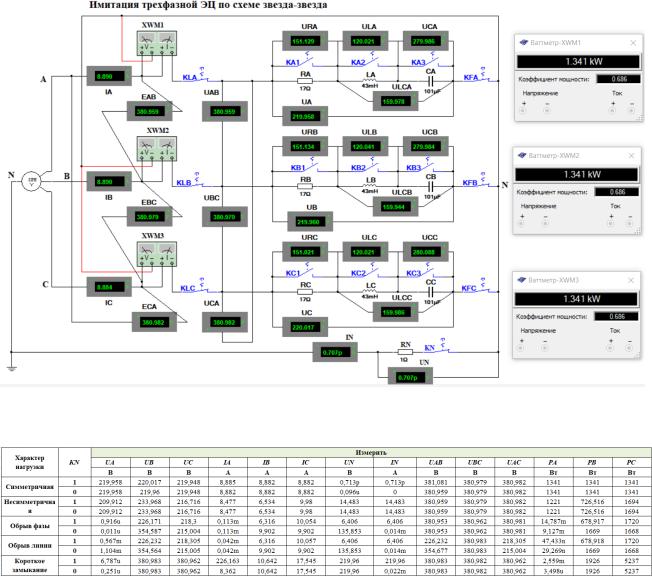

Исследование трехфазной цепи при соединении потребителей звездой в программе Multisim.
Для проведения ряда измерений показаний приборов был использован
из Multisim пример трехфазной электрической цепи при соединении
генератора и потребителей «звездой». Установили номинальные значения параметров цепи в т.ч. параметры трехфазного источника (генератора): ЭДС фазная Ef = 220 В, f = 50 Гц и в зависимости от характера нагрузки соответствующие ключи переводились в различные положения.
Результаты измерений в программе Multisim.
Исследование трехфазной цепи при соединении потребителей звездой в программе Mathcad и построение характерных векторных диаграмм напряжений.

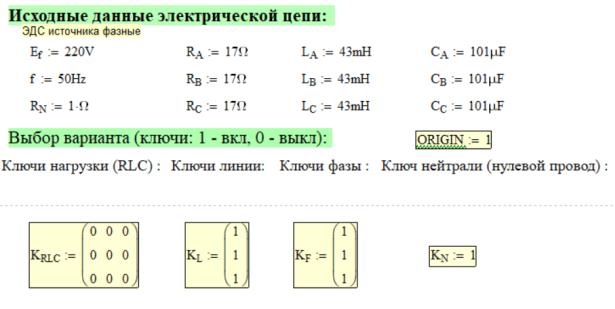

Согласно заданному варианту в Mathcad была смоделирована электрическая цепь при соединении потребителей звездой. Были получены расчетные значения для различных характеров нагрузки, которые позволили наглядно оценить их влияние на электрическую цепь. Построенные векторные диаграммы также показали зависимость состояния трехфазной цепи от характера воздействующей нагрузки и оптимальные режимы работы цепи.

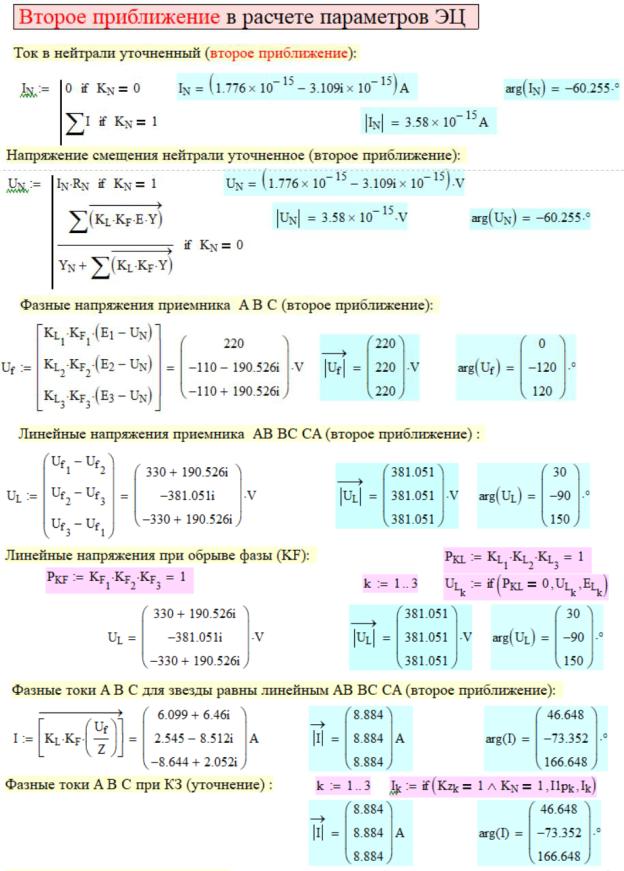

Расчет параметров цепи при номинальной нагрузке.
