ЛАБОРАТОРНАЯ РАБОТА № 4. ЧАСТЬ 2.

Трехфазные цепи при соединении потребителей треугольником

Цель работы: Исследование трехфазных электрических цепей синусоидального тока при соединении потребителей треугольником двумя методами:

1.Экспериментальный – имитационное моделирование в среде

MultiSim.

2.Расчетный – математическое моделирование в любой среде, например: приложения MathCad, Excel и другие, включая расчет на калькуляторе.

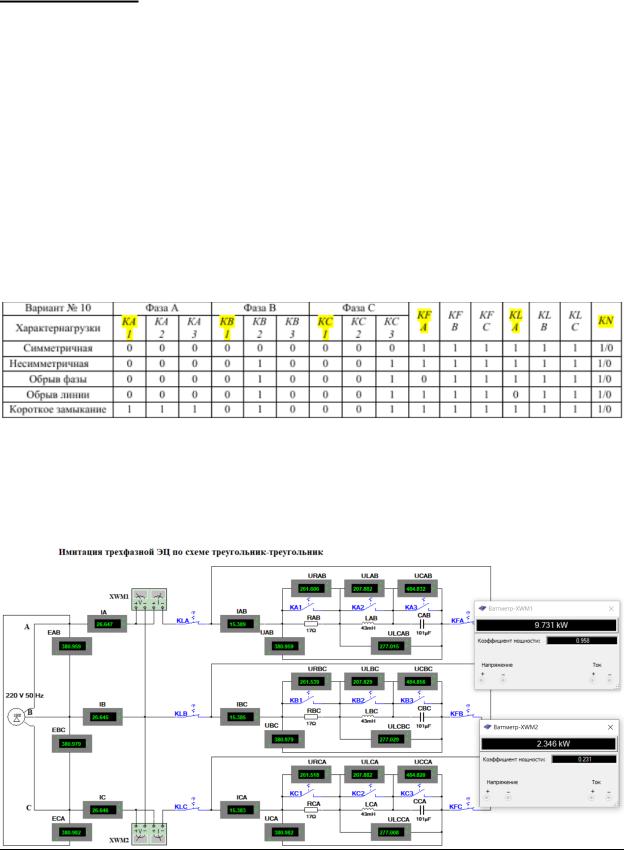

Исследование трехфазной цепи при соединении потребителей треугольником в программе Multisim.

Для проведения измерений приборов был использован пример соединения трехфазных потребителей электроэнергии треугольником из программы

Multisim с последующим установлением начальных параметров цепи согласно заданному варианту и характеру нагрузки в т.ч. параметров трехфазного источника (генератора): ЭДС фазная Ef = 220 В, f = 50 Гц.

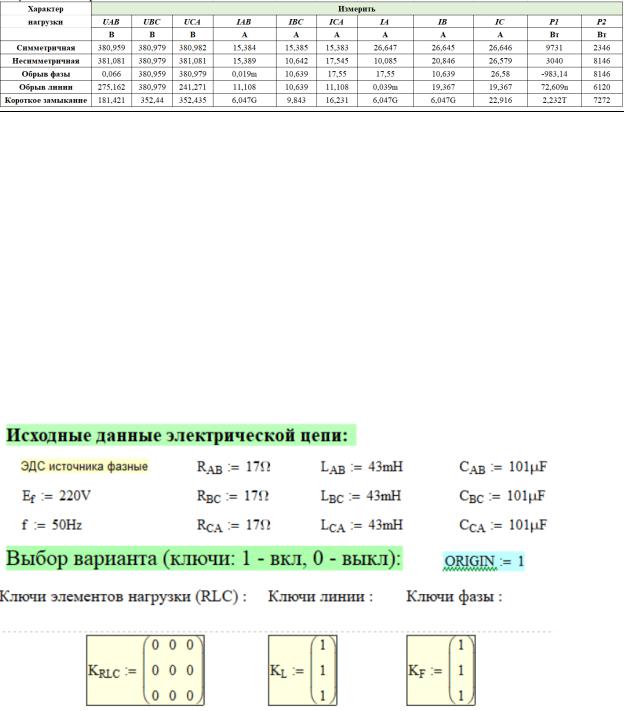

Результаты измерений в программе Multisim.

Исследование трехфазной цепи при соединении потребителей треугольником в программе Mathcad и построение характерных векторных диаграмм напряжений.

Согласно заданному варианту в Mathcad была смоделирована электрическая цепь при соединении потребителей треугольником. Были получены расчетные значения для различных характеров нагрузки, а также построенные в зависимости от режима работы трехфазной цепи векторные диаграммы напряжений и токов. Благодаря этим данным можно судить об оптимальном режиме работы и об опасных режимах нагрузки.

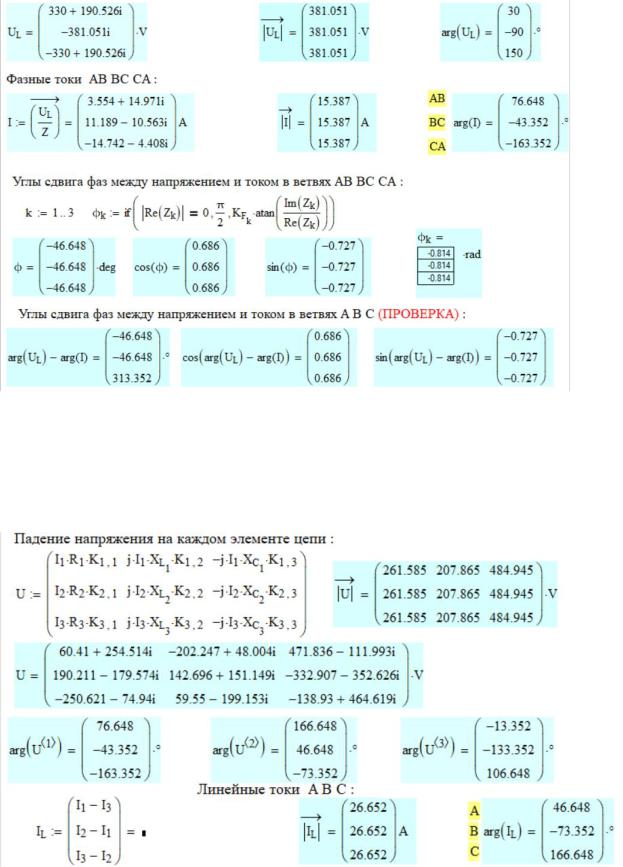

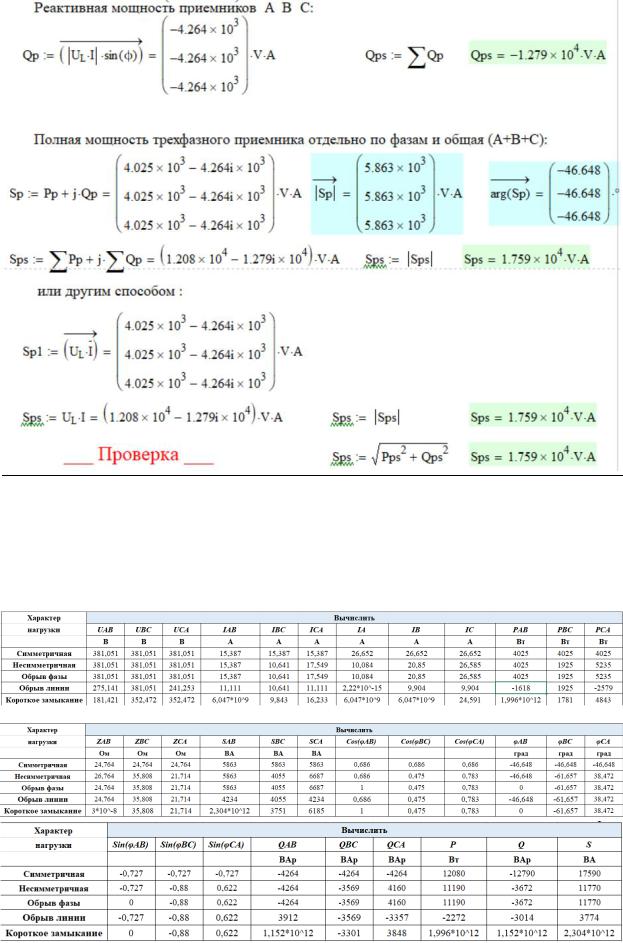

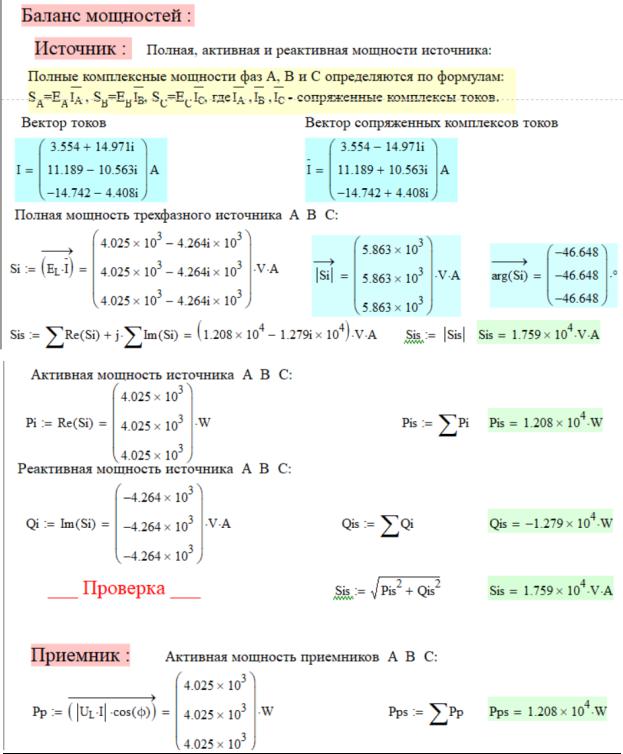

Результаты измерений в программе MathCAD.
