Институт ракетно-космической техники

Кафедра космического машиностроения

Лабораторная работа 4

Построение модели камер сгорания четырёхкамерного ракетного двигателя

по дисциплине «Основы автоматизированного проектирования»

Специальность 240501 (160400.65) «Проектирование, производство и эксплуатация ракет и ракетно-космических комплексов»

Весенний семестр 2016/17 уч. года

Рабочая программа 160400.65-2011-О-ПП-5г06м-01

Разработал профессор Куренков В.И.

С А М А Р А

2017

1

Цель занятия

Наработка навыков в построении элементов камер сгорания двигателей ракеты-носителя.

Построение модели камер сгорания двигателя в твёрдотельной системе моделирования.

Основное задание

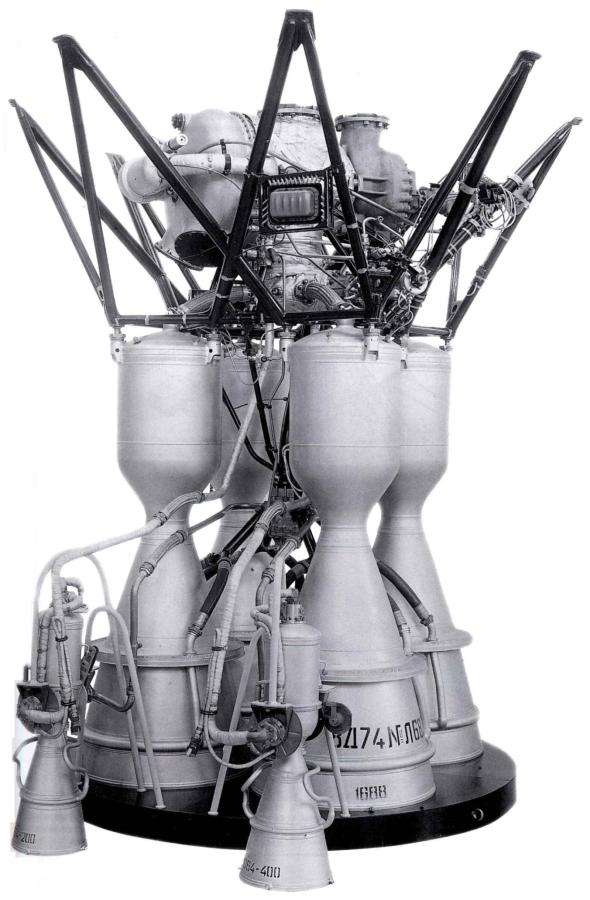

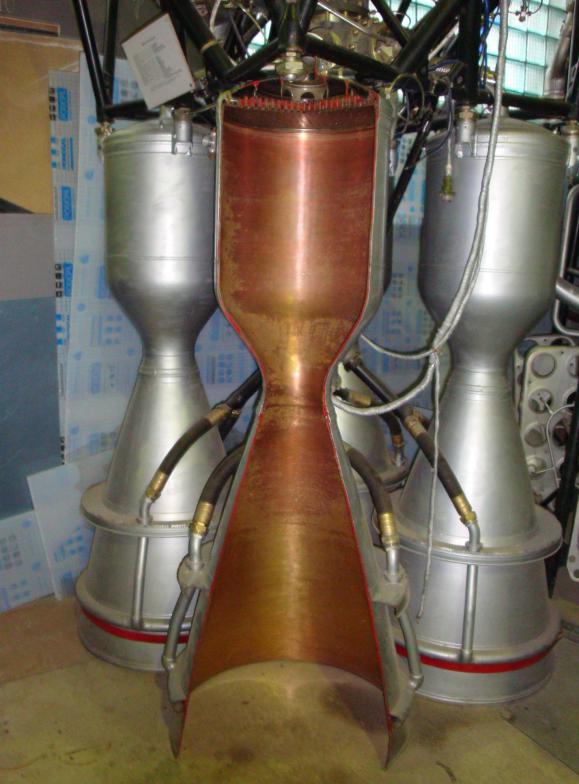

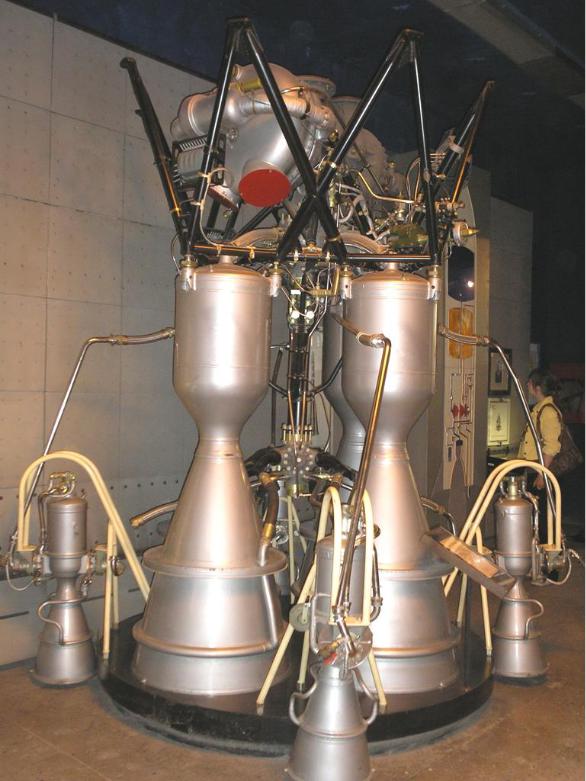

1. Составить план построения сборки с учётом методических указаний. 2. Построить модели камер сгорания четырёхкамерного двигателя по

имеющимся фотографиям.

3. Построить узлы головок камер сгорания для крепления с рамой двигателя.

4. Построить кольцевые ободки (шпангоуты) на внешней поверхности сопловых частей камер для крепления (в будущем) центральной части донной защиты.

5. Задать плотности соответствующих элементов моделей (по п. 2…4) и определить массу, центр масс и моменты инерции элементов и сборки.

Дополнительное задание

(для студентов, выполнивших основное задание).

Совершенствовать проектную модель сборки камер сгорания двигателя с точки зрения приближения к выполнению модели конструкции с более детальной проработкой отдельных элементов (более детального оформления узлов крепления, трубопроводов, клапанов, перегородки с форсунками, сварных швов и др.).

Отчет о выполненной работе

1.Показать преподавателю сборку камер сгорания с сопловыми частями двигателя и донной защитой непосредственно в системе твёрдотельного моделирования.

2.Ответить на вопросы, касающиеся возможностей системы твёрдотельного моделирования применительно к данной теме.
