1.Цель работы: Исследование работы транзисторного ключа на биполярном транзисторе.

Задачи:

1.Определение по передаточной характеристике логического перепада

ипомехоустойчивости транзисторного ключа.

2.Исследование методов повышения быстродействия насыщенного ключа, за счет ускоряющей емкости.

3.Исследование работы транзисторного ключа в ненасыщенном

режиме.

2. Краткие сведения из теории

2.1. Транзисторный ключ предназначен для замыкания и размыкания цепи нагрузки под воздействием управляющих импульсов входного сигнала. Он также является основным базовым элементом импульсных и цифровых устройств.

В статическом режиме ключевая схема находится либо в состоянии «включено» (ключ замкнут), либо в состоянии «выключено» (ключ разомкнут).

Переключение ключевой схемы из одного состояния в другое осуществляется благодаря воздействию на нее входного управляющего сигнала имеющего форму импульса или уровней напряжений: соответственно низкого, обозначаемого U0, и высокого, обозначаемого U1.

В данной работе исследуется наиболее распространенный транзисторный ключ, включенный по схеме с общим эмиттером. Такая схема имеет инверсионный выходной сигнал и с усилением (рис.1).

Uвх

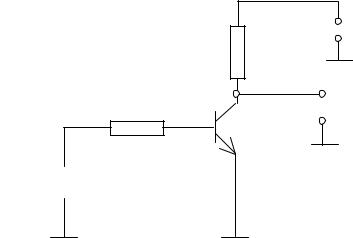

Рисунок 1 – Схема транзисторного ключа (с общим эмиттером)

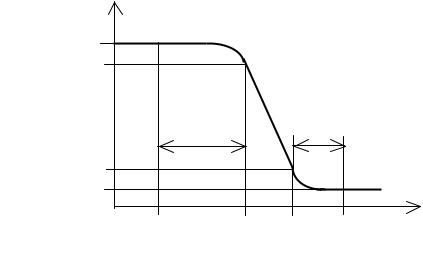

Напряжение U0вых макс соответствует максимальному значению логического «0» на выходе схемы. Сигнал Uвых < U0вых макс считается нулевым. Абсцисса точки пересечения характеристики Uвых = f (Uвх) с уровнем U1вых мин соответствует пороговому напряжению U0п входного сигнала. При Uвх< U0п на выходе схемы поддерживается уровень логической «1». Абсцисса точки пересечения передаточной характеристики с уровнем U0вых макс равна пороговому напряжению U1п входного сигнала. При Uвх >U1п на выходе схемы поддерживается уровень логического «0». Диапазоны напряжений на

входе U0п > Uвх < U1п и выходе U0вых макс< Uвых< U1вых мин соответствуют области переключения состояния ключа.

Передаточная характеристика позволяет наглядно оценить помехоустойчивость схемы, т.е. найти максимально допустимые помехи, действующие на входе схемы наряду регулярными сигналами, при которых еще не происходит изменение логических состояний ключа.

Помехи в ключевых схемах могут быть статическими, например изменения входных напряжений, связанные с падением напряжения схемы питания, так и импульсные, обусловленными внешними электромагнитными полями.

Если максимальное значение помехи, действующей на входе схемы, превышает U+ , то на выходе ключа уровень «единицы» будет ниже минимально допустимого U1вых мин, что может привести к сбою. В свою очередь, отрицательное значение помехи не должно быть больше величины

U− . Величины U+ и U− характеризуют помехоустойчивость ключа. Они должны быть по возможности большими. Разность номинальных уровней входных напряжений логических единицы и нуля называют логическим перепадом

Uлп = U1вх – U0вх = (U1п + U−) – (U0п - U+ ) = (U1п - U0п) + (U+ +U−) (1)

Как видно из выражения, допустимые значения U+ и U− будут наибольшими при совпадении пороговых значений, т.е. при U1п = U0п . Тогда

2. Быстродействие схемы транзисторного ключа.

Одной из важнейших динамических характеристик ключевой схемы является ее быстродействие, т.е. высокая скорость перехода ключа из одного состояния в другое. Такой переход не может быть мгновенным из-за переходных процессов происходящих в транзисторе, в частности, из-за влияния диффузионных емкостей эмиттерного и коллекторного переходов и временем пролета электронов через область базы. На рис. 3 приведены временные диаграммы входного и выходного напряжений ключевой схемы.

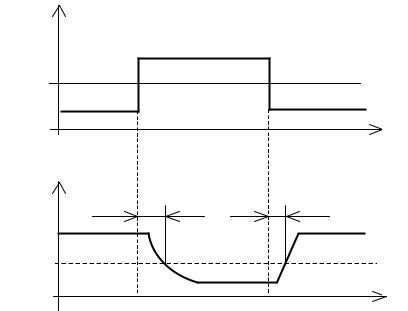

Рисунок 3 – Временные диаграммы входного и выходного напряжений ключевой схемы

Пороговые значения напряжения на выходе схемы достигается позднее, чем на входе на интервал времени tзд1/ 0 (длительность включения) при изменении входного напряжения от U0 до U1 (перепад 0 → 1) и на tзд0 ∕ 1 (длительность выключения) при перепаде 1 → 0. Это приводит к задержке распространения сигнала tзд.р.ср . Причинами задержек является инерционность транзистора, входящего в ключевую схему. Быстродействие

ключа определяют по времени задержки распространения сигнала, как

отпирающего тока базы. Увеличение переднего фронта импульса тока базы I1ф.б значительно сократит время заряды диффузионной емкости эмиттерного перехода и повысит скорость пролета электронов через область базы. Однако при большом токе базы велика степень насыщения транзистора, что приведет к увеличению длительности выключения ключа tзд0 ∕ 1. Длительность выключения ключа также можно уменьшить увеличив обратный запирающий тока базы I2ф.б. Следовательно, управляющий ток базы должен иметь форму, показанную на рис. 4.

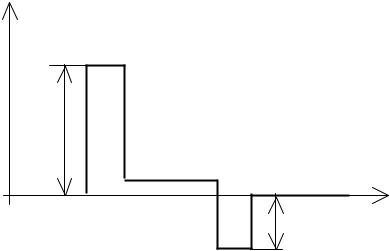

Рисунок 4 – Идеальная форма управляющего тока базы

Требуемую форму управляющего тока базы I б транзисторного ключа можно получить, включив в цепь базы ускоряющую емкость С, рис. 5.

3. Ненасыщенный транзисторный ключ.

Рассмотренная ключевая схема в пункте 2 обладает существенным достоинством – большим, приближающемся к единице, коэффициентом использования питающего напряжения.

Однако, в этой схеме транзистор в состоянии ключа «включено» находится в режиме насыщения. Оба перехода и коллекторный, и эмиттерный открыты и через транзистор протекает большой ток насыщения Iкн, а остаточное напряжение на коллекторе Uкэ.н ≈ 0. Это приводит к тому, что в коллекторном переходе происходит большое накопление не основных носителей заряда.

При переключении ключа в состояние «выключено» ток коллектора остается равным току Iкн до тех пор пока не закончится рассасывание
