ПОБУДОВА КРЕСЛЕННЯ ПЛАСТИНИ
Мета роботи: освоїти побудову скруглень, спряжень, використання допоміжних ліній в системі Компас – графік.
Завдання: побудуйте креслення пластини, показане на рис. 2.
Рис. 2
1.Порядок виконання роботи
1.Натисканням на кнопці Новый фрагмент на панелі управління створіть новий документ типу фрагмент і збережіть його.
2.Побудуйте прямокутник з відрисовкою осей будь-яким способом: по двох кутах, по центрі й куту, по довжині й ширині. Осі, що визначають початок координат, повинні розташовуватися в центрі прямокутника.

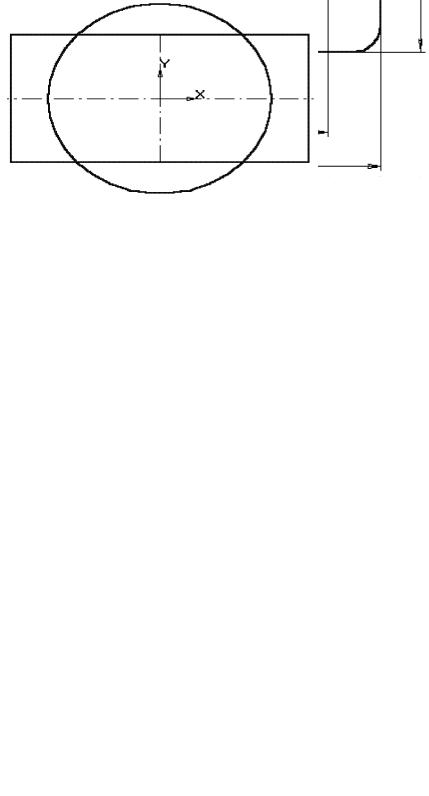

3.Побудуйте окружність радіусом 45 мм без відрисовки осей, активувавши для цього кнопку
Создание окружности. Побудоване креслення наведене на рис. 3.
Рис. 3
4. Виконайте скруглення за допомогою клавіші Скругление на углах объекта, скориставшись Панеллю розширених команд, рис. 4. собрать контур на всіх чотирьох кутах, рис. 5. Після встановлення параметрів скруглень клацніть мишею на кожній зі сторін побудованого прямокутника.
Рис. 4
Рис. 5

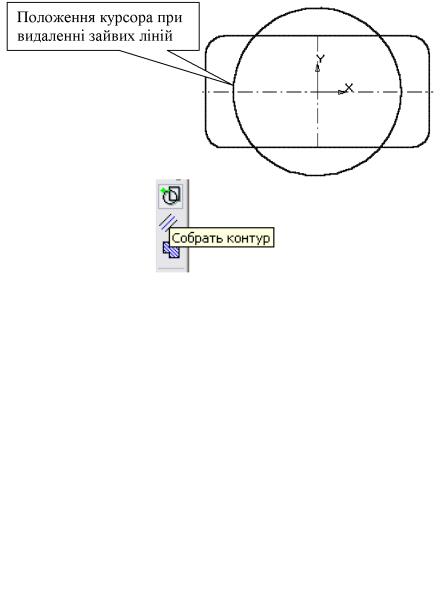

5.Побудоване креслення наведене на рис. 6. Видаліть зайві лінії. Активуйте сторінку Редактирование й натисніть клавішу Усечь кривую, рис. 7.
6.Встановіть курсор на лінію, яку будемо видаляти, і натисніть клавішу
[Enter], рис. 6.
Рис. 6
Рис. 7
7. Виконайте пази. Для цього побудуйте за допомогою паралельних допоміжних прямих параметри пазів – ширину паза й положення центрів циліндричної поверхні пазів, рис. 8.
Рис. 8
8. Командою

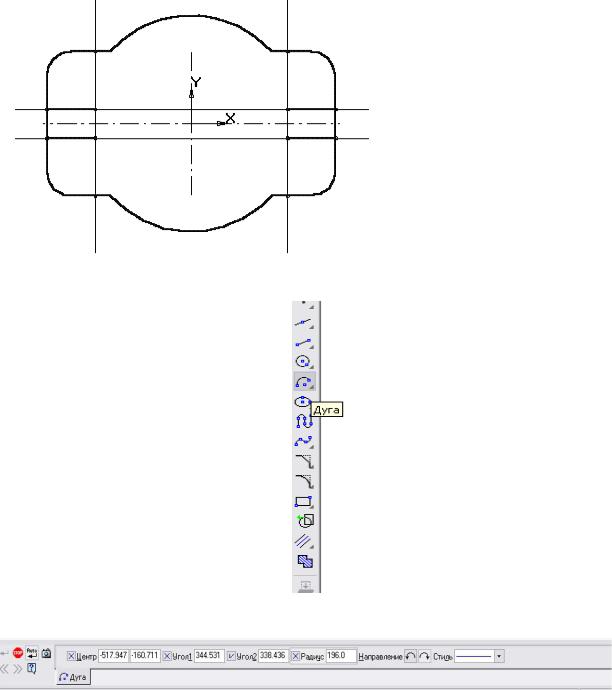

Создание отрезка обведіть горизонтальні лінії, рис. 9. Командою Дуга, рис. 10, побудуйте необхідні дуги. При необхідності поміняйте напрямок дуги, рис. 11.
Рис. 9
Рис. 10
Рис. 11
9.Добудуйте осьові лінії. Видаліть зайві лінії.
10.Проставте необхідні розміри. У процесі проставлення діаметра окружності рівного 90 мм залишається тонка розмірна дуга. Для її видалення клацніть мишею на розмірній лінії, помістіть курсор на вузол, що визначає початок полки. Натисніть ліву кнопку миші й, не відпускаючи її, перемістіть курсор трохи вище, рис. 12.
Рис. 12
11.Оформити звіт з лабораторної роботи. Звіт повинен містити:
1.Перелік та короткий опис використаних команд, порядок побудови креслення.
2.Креслення деталі згідно з завданням.
2.Контрольні завдання та запитання
1.Яким чином будується прямокутник та коло?
2.Яким чином виконується скруглення кутів прямокутника?
3.Призначення команди «Усікання кривої».
4. .Команда створення дуги, основні параметри дуги 5. Як вказуються діаметральний та радіальний розміри.
