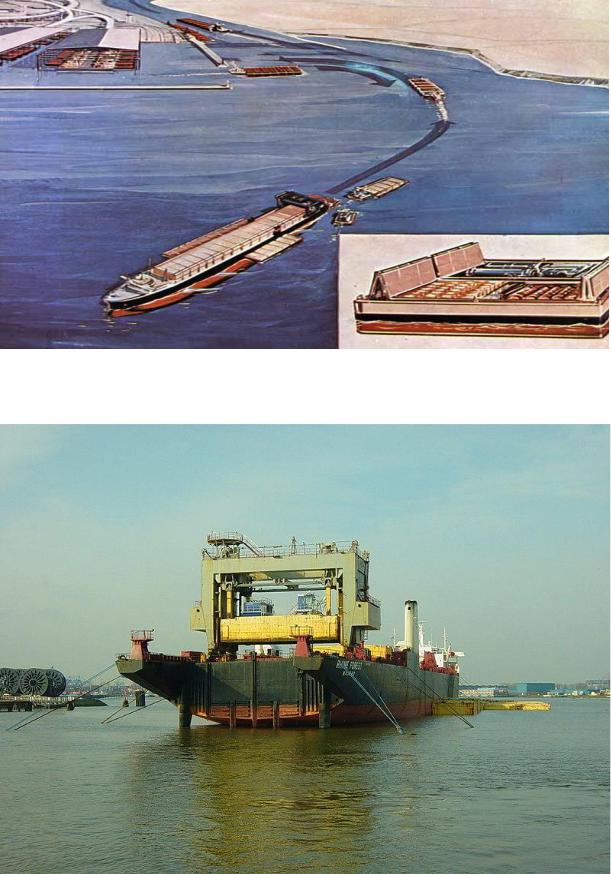

Транспортная система с использованием лихтеров (перевозка, перегрузка и распределение лихтеров)

Судно лихтеровоз Lash carrier "Rhine Forest"

Конспект лекцій «Організація вантажних перевезень» О. Д. Вишневська, Д. О. Вишневський

112

В мировом флоте существуют различные типы этих судов, основными из которых можно считать:

1) Лихтеровоз ЛЭШ (lighter aboard ship (LASH))– это судно с

ячеистой конструкцией трюмов, приспособленное для перевозки лихтеров единичной массой до 500 т. Подъем лихтеров на борт и спуск на воду производится со стороны кормы лихтеровоза судовым краном грузоподъемностью 500 т, перемещающимся вдоль судна по специальным рельсам.

Вместо лихтеров на борту лихтеровоза ЛЭШ можно размещать контейнеры.

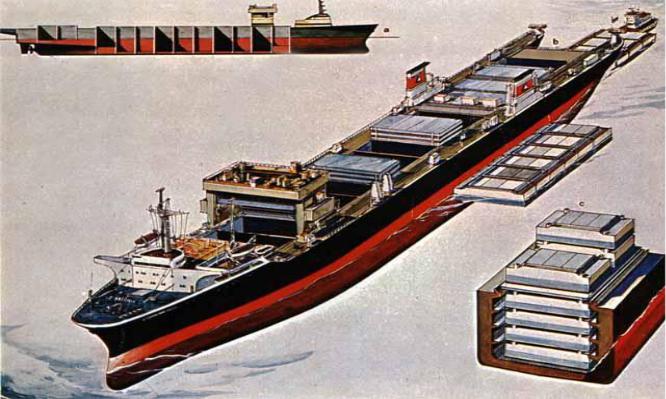

Рисунок - Лихтеровоз типа LASH в момент смены лихтеров:

а — продольный разрез; b — вид судна во время производства грузовых операций, с — схема установки лихтеров в трюмах.

2) Лихтеровоз Си-Би, представляющий собой многопалубное судно без поперечных переборок между палубами. Предназначен для перевозки на борту лихтеров или барж грузоподъемностью 1000 – 1100 т. Для подъема и спуска лихтеров используется гидравлическая система «Синхролифт», а для горизонтального перемещения применяются лебедки. Эти лихтеровозы

Конспект лекцій «Організація вантажних перевезень» О. Д. Вишневська, Д. О. Вишневський

113

отличаются универсальностью. Они могут принимать на борт баржи разной грузоподъемности, в том числе и лихтеры ЛЭШ, а также загружаться как суда с горизонтальной грузообработкой.

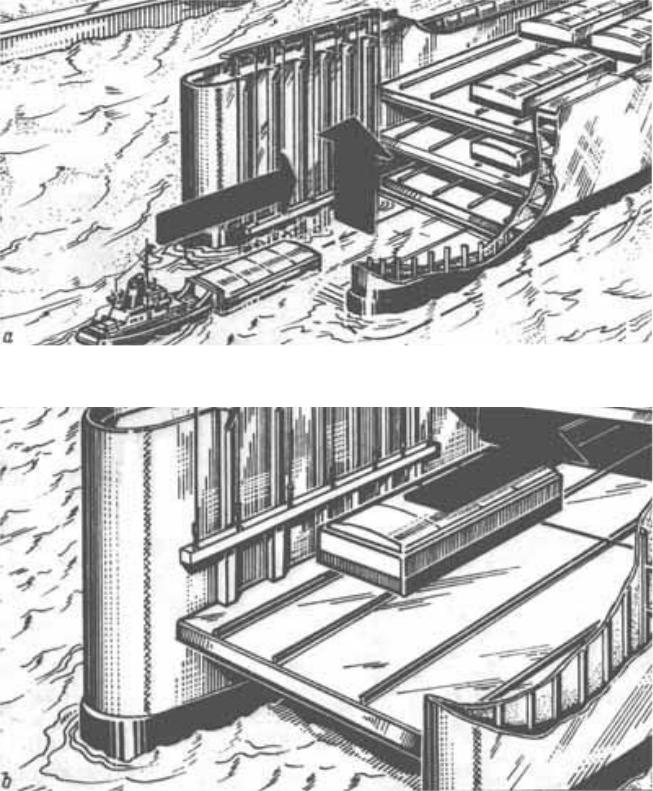

Рисунок - Баржевоз типа СИБИ а - транспортировка лихтера к лифту

Рисунок - Баржевоз типа СИБИ

b - дальнейшая транспортировка на судне

Конспект лекцій «Організація вантажних перевезень» О. Д. Вишневська, Д. О. Вишневський

114

3) Лихтеровоз для внутренних водных путей типа Бакат. Это катамаран-

баржевоз. Баржи заводятся между двух корпусов судна и затем лифтом или судовым краном поднимаются на специальную платформу. Грузоподъемность баржи 140 т. На судно помещается 10 таких барж и 3 лихтера ЛЭШ.

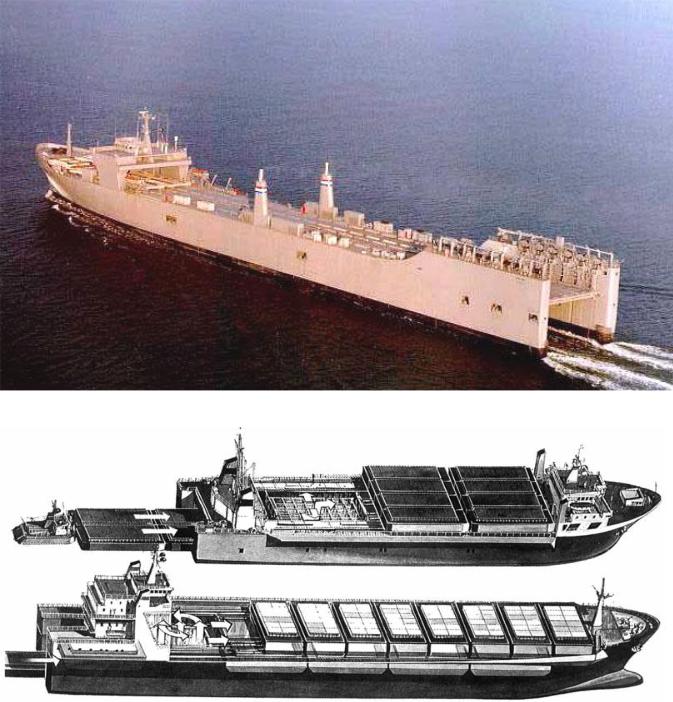

Рисунок - Баржевоз типа СИБИ “Cape May”

Рисунок - Перевозка лихтеров и грузовые операции с ними на

лихтеровозах типа «Bacat I» (вверху) и «Bacat II» (внизу)

Конспект лекцій «Організація вантажних перевезень» О. Д. Вишневська, Д. О. Вишневський

115

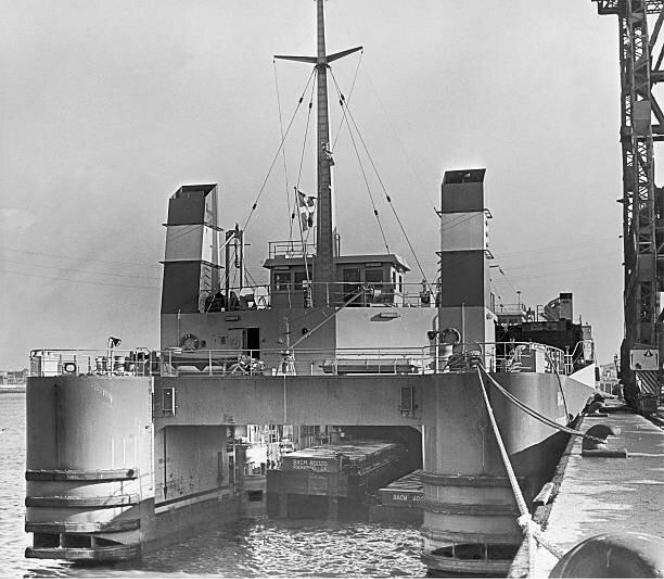

Рисунок - Лихтеровоз типа «Bacat I»

4) Фидерный лихтеровоз ФЛЭШ (fider lash). Предназначен для доставки

8 – 12 лихтеров ЛЭШ на местных линиях или на рейде. Погрузка-выгрузка осуществляется методом докования (Фи-Фо). Это лихтеровоз докового типа,

двухвинтовое, со смещенным в корму машинным отделением и носовой надстройкой, для прохода в машинное отделение из жилых помещений предусмотрен коридор на уровне второй палубы. Вместо лихтеров его можно использовать на перевозке контейнеров, генгрузов, а также колесной техники.

Например лихтеровоз типов ЛЭШ-12, серия "Борис Полевой".
