наклонная стрелка), то всплывающий кадр не исчезнет до тех пор, пока Вы не щелкните мышью по кнопке «Сброс» в правом нижнем углу этого кадра.

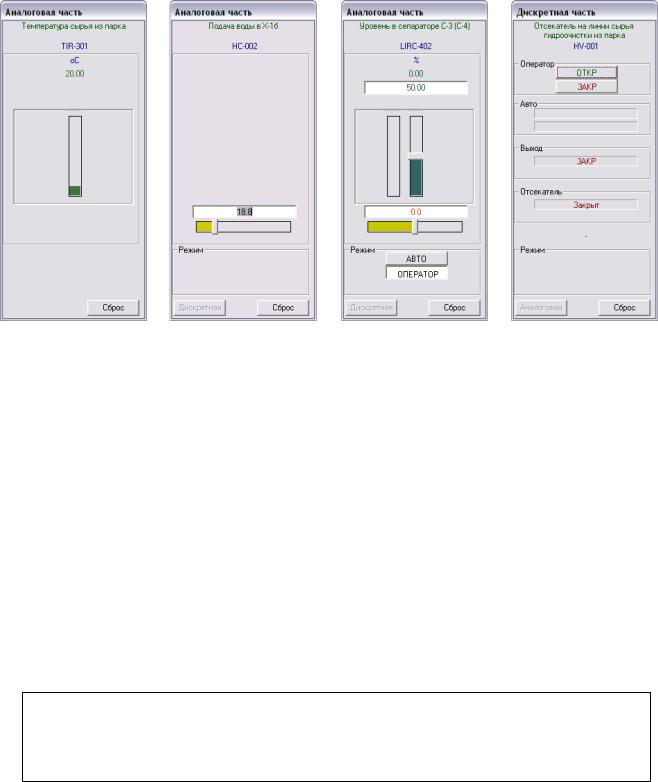

Рис. 2. Всплывающие окна активных элементов:

а – датчик, б – ручная задвижка, в – регулятор, г – отсекатель

Показание датчика может изображаться в интерфейсе также и в виде барграфа, т.е. двухцветного столбика, у которого граница между двумя цветами перемещается в зависимости от изменения какой-либо измеряемой величины. Обычно такими барграфами отображают показания датчиков уровня, причем барграф не заменяет датчик с цифровым отображением информации, а лишь дополняет его. В зоне Гидроочистка найдите сепаратор ГПС высокого давления С-1 (С-2). В правой его части расположен барграф, дублирующий показания датчика уровня LIRC-401, который расположен слева от сепаратора С-1(2). Цвета барграфа соответствуют цветам соответствующих потоков: в данном случае оранжевый цвет отображает нестабильный гидрогенизат, а черный – газы. При повышении уровня в сепараторре оранжевая часть столбика будет увеличиваться, черная – сокращаться.

При работе с барграфами уровня, важно помнить следующее:

Барграф не отображает фактический уровень в емкости – он лишь дублирует показания прибора. Поэтому, если прибор испортится и будет показывать неправильные значения, то барграф будет также давать неверную информацию.

2) Р у ч н ы е з а д в и ж к и ( 0 – 1 0 0 % )

В группе Сырье, ВСГ, С-1(2), C-3(4,) Вы можете обнаружить несколько таких задвижек: на пусковой линии сырья в К-2(3), на линиях подачи воды в холодильники, на сбросе

11

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

КТК-М: Типовая установка гидроочистки 24-6

газа на факел. Если задвижка полностью закрыта, то она будет окрашена в красный цвет, а если задвижка приоткрыта, то она окрашена в зеленый цвет (рис. 3а). Рядом с задвижкой выводится % открытия.

Если Вы щелкните мышью по задвижке НС-002 на линии подачи воды в холодильник Х-1б(2б), то появится всплывающий кадр с информацией о ней (рис. 2б), напоминающий кадр с информацией о датчике (см. выше). В верхней части кадра указаны название величины, которую регулируют с помощью этой задвижки, и название самой задвижки. В нижней части показаны % открытия задвижки и горизонтальный барграф, отображающий ее открытие в шкале от 0 до 100%. Изменить % открытия задвижки можно двумя способами.

Р А

Рис. 3. Изображения аналоговых управляющих устройств:

а – ручная задвижка, б – регулятор с указанием режима регулирования

Первый способ. Число, отображающее в окне над барграфом % открытия задвижки, имеет темно-синий фон, просто введите новое значение с помощью клавиш с цифрами, а затем нажмите клавишу Enter. Старое значение исчезнет, на его месте появится новое, и модель установки воспримет Ваше управляющее воздействие.

Если фон под числом не окрашен в темно-синий цвет, то щелкните по этому числу мышью. Если и в этом случае фон не станет темно-синим, то нажмите левую кнопку мыши и, не отпуская ее, проведите по изображенному числу слева направо или справа налево. Тогда цвет фона обязательно изменится на темно-синий. После этого отпустите левую кнопку мыши и наберите на клавиатуре новое значение.

Второй способ. Подведите курсор мыши к поперечной «рукоятке» (рычажку), которая имеется на барграфе, отображающем % открытия задвижки. Если курсор мыши совмещен с рукояткой, то нажмите левую кнопку мыши и, не отпуская ее, переместите рукоятку влево или вправо настолько, насколько нужно. Затем отпустите кнопку мыши. Через 1-2 секунды число, отображающее % открытия задвижки, изменится на то значение, которое Вы задали, переместив рукоятку.

Если % открытия задвижки требуется задать точно, рекомендуем пользоваться первым (цифровым) способом, а если высокая точность не нужна – вторым (с помощью рукоятки).

3) Р е г у л я т о р ы

Регуляторы в интерфейсе изображаются в виде регулирующих клапанов (рис. 3б) и датчиков, имена которых содержат символ «С» (например, TIRC-302, LIRC-406 и т.п). В зоне Гидроочистка регулятор уровня в С-3 (4) изображен слева от сепаратора в виде его датчика LIRC-402 и ниже в виде клапана на линии отвода нестабильного гидрогенизата. Все, что говорилось об изменении цвета задвижки в зависимости от ее открытия (красный, зеленый) справедливо и для клапана регулятора.

Щелкнув мышью по любому изображению регулятора можно открыть соответствующий всплывающий кадр (рис. 2в).

12

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

КТК-М: Типовая установка гидроочистки 24-6

Он напоминает кадры для датчика и задвижки. В верхней части кадра выводится описание регулируемого параметра, название прибора и под ним единицы измерения. Под единицами измерения выведено текущее значение регулируемой величины.

Всредней части кадра расположены два вертикальных и один горизонтальный барграф. Левый вертикальный барграф отображает измеряемую величину, правый – уставку регулятора (обе – в единицах шкалы прибора, т.е. в данном случае – в %), горизонтальный барграф – выход на клапан (в %).

Числовое значение уставки регулятора показано в окне над вертикальными столбцами, величина выхода на клапан (в %) – в окне над горизонтальным барграфом. Обычно, при исправном регуляторе, величина выхода на клапан (в %) и % открытия клапана совпадают, т.е. если регулятор требует открытия клапана, например, на 50%, то именно настолько клапан и открыт (запаздывание в работе исполнительного механизма будем считать пренебрежимо малым).

Внижней части кадра изображены 2 кнопки: «АВТО» (автоматический режим регулирования) и «ОПЕРАТОР» (ручное регулирование). Одна из них обязательно нажата, т.е. регулятор находится либо в автоматическом режиме, либо в ручном. Щелчок мышью по соответствующей кнопке позволяет изменить режим регулирования. Для изменения уставки или выхода на клапан следует проделать те же действия, что и при работе с задвижкой (см. выше): с помощью клавиш с цифрами или с помощью мыши и «рукоятки». Но при этом следует учитывать, что если регулятор находится в автоматическом режиме, то рукоятка горизонтального барграфа (выход на клапан) недоступна. Это означает, что, если Вы хотите вручную управлять клапаном, то нужно сначала нажатием кнопки перевести регулятор в ручной режим, а уже потом задавать значение выхода на клапан.

Если регулятор может быть ведомым регулятором в каскаде (т.е. получать уставку не от оператора, а от другого регулятора – ведущего), то в нижней части кадра имеется еще одна кнопка «УДАЛЕН.», позволяющая при ее нажатии объединить регуляторы в каскад. В кадре ведомого каскадного регулятора справа от двух вертикальных барграфов имеется еще один – третий, отображающий выход ведущего регулятора. Если ведомый регулятор работает в каскаде (т.е. кнопка «УДАЛЕН.» нажата), то положение столбика этого индикатора совпадает с положением столбика уставки, т.е. выход ведущего регулятора (пересчитанный из % в единицы шкалы ведомого регулятора) в точности равен уставке ведомого. При этом рукоятка изменения уставки недоступна. Если же щелкнуть мышью по кнопке «АВТО», то каскад будет разорван, т.е. регулятор перейдет в локальный автоматический режим. В этом случае рукоятка изменения уставки станет доступной, и, если Вы измените уставку, то столбики барграфов выхода ведущего регулятора и уставки ведомого будут показывать разное.

Режим регулирования – удаленный, автоматический или ручной – отображается не только во всплывающем кадре регулятора, но и на схеме, под изображением регулятора в виде клапана (иногда чуть сбоку) в виде заглавной буквы, заключенной в рамку. Буква «А» соответствует автоматическому режиму регулирования, буква «Р» – ручному, «У» – удаленному. Также рядом с изображением клапана выводится % открытия клапана.

2.5.3 Дискретные управляющие устройства и индикаторы

В отличие от устройств аналогового или непрерывного управления, управляющий сигнал которых может принимать любые значение в пределах шкалы, устройства дискретного действия – это устройства, управляющий сигнал которых может принимает лишь конечное число значений (например, 2 значения: ВКЛ и ВЫКЛ или ОТКР, ЗАКР).

Самый простой пример дискретного управляющего устройства – отсекатель.

13

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

КТК-М: Типовая установка гидроочистки 24-6

Вгруппе Сырье, ВСГ, С-1(2), C-3(4,) их несколько: два, например, изображены в левом верхнем углу схемы на линиях сырья из парка (рядом с ними написаны их названия –

«HV-001», «HV-001а»).

Если отсекатель закрыт, то он отображается красным цветом, если открыт – зеленым (рис. 4а). Щелчок мышью по изображению отсекателя на схеме выводит на экран соответствующий всплывающий кадр (рис. 2г).

Вверхней части кадра изображены 2 кнопки управления отсекателем. Щелчок мышью по кнопке «Откр.» дает команду на открытие, щелчок по кнопке «Закр.» – на закрытие. Под кнопками расположены три окна: окно Авто, о котором будет сказано ниже, окно Выход, в котором отображается текущее состояние команды на отсекатель «Откр.» или «Закр.» и окно Отсекатель, отражающее его фактическое состояние. Если отсекатель исправен, то его фактическое состояние совпадает с командой, т.е. при нажатии на кнопку «Закр.» отсекатель закроется, и его состояние будет «Закр.». Если же отсекатель (как и любое другое дискретное управляющее устройство) испортился, то управляющий сигнал может не совпадать с фактическим состоянием. Иными словами, сколько бы Вы не командовали испорченному отсекателю открыться, он все равно не откроется.

Команда на изменение положения отсекателя кроме оператора может быть сформирована автоматически при срабатывании соответствующей блокировки. Если на данный отсекатель не действуют автоматические блокировки, то отсекатель управляется только вручную и в окне Авто нет информации.

Если отсекатель или другое дискретное устройство задействованы в системе блокировок установки, то в окне Авто указано состояние блокировки, воздействующей на команду для этого устройства. (Более подробно о блокировках и их снятии будет рассказано ниже в разделе 10.) При срабатывании блокировки соответственно изменится команда на устройство в окне Выход. Управлять таким дискретным устройством вручную можно будет только после пропадания «события», т.е. условия, по которому сработала блокировка, или если автоматическая блокировка будет снята специальным ключом.

В зоне Гидроочистка на линии сырья от насосов ЦН-1(2) на смешение расположена электрозадвижка (её название – «UV-101»), которая автоматически закрывается при срабатывании блокировки по низкому расходу сырья.

Рис.4. Изображения дискретных управляющих устройств:

а– отсекатель, б – электрозадвижка, в – управление насосом,

г– управление вентилятором воздушного холодильника, д – газодувка

14

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

КТК-М: Типовая установка гидроочистки 24-6

По тому же принципу что и отсекатели, реализованы в интерфейсе и другие дискретные устройства с двумя возможными состояниями: электрозадвижка (рис. 4 б), насосы (рис. 4в), вентиляторы воздушных холодильников (рис. 4г), газодувки (рис. 4д). Их изображения на схемах различны, но принцип управления ими тот же: щелчок мышью по изображению позволяет вывести всплывающий кадр с кнопками управления и отображением текущего состояния.

В качестве примеров дискретного индикатора приведем изображения горелок печей или предохранительных клапанов (рис. 5а,б).

Символические язычки пламени показывают, есть ли на горелках пламя или нет. Эти изображения могут быть двух видов: красные (норма), черные (т.е. отсутствие пламени

– например, если топливо к печи не поступает или произошел срыв пламени).

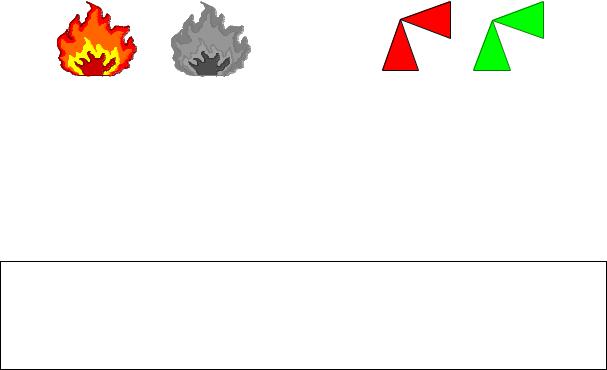

Рис. 5. Изображения дискретных индикаторов:

а – горелка печи, б – предохранительный клапан (ППК)

Щелчок мышью по изображению горелки (как и любого индикатора) не приводит к появлению на экране всплывающего кадра, поскольку это изображение не является датчиком и нужно не для управления, а лишь для информирования Вас о состоянии тех или иных систем установки и о происходящих там процессах.

В правом нижнем углу кадра Обзор над строкой Основного меню имеется клетка Обозначения на схемах. Щелкнув по ней мышью, Вы можете перейти в кадр, где изображены практически все активные элементы, используемые в интерфейсе, и даны их названия. В левой части этого кадра показаны цвета, используемые для обозначения потоков технологической установки.

2.6 Типы представления информации

В разделе 2.4 мы говорили об уровнях представления информации о технологическом процессе: обзор, зона, группа, позиция. Теперь мы кратко остановимся на типах представления информации. С одним из этих типов мы имели дело постоянно, во всех предыдущих примерах. Этот тип – Схема. Переходя из зоны в группу и указывая курсором мыши клетки Группа и Схема в строке Основного меню, мы тем самым утверждали, что хотим, во-первых, перейти в группу и, во-вторых, чтобы информация в этой группе была представлена нам в виде схемы данного участка технологического процесса, т.е. мы выбирали тип предоставления информации в группе, называющийся

Схема.

Оказывается, для уровней «зона» и «группа», информация может быть представлена не только в виде схем. Посмотрите на строку Основного меню (нижняя часть экрана). Справа от клетки Схема имеются клетки Панель, Тренды, Сигнал. Это – еще 3 типа представления информации.
