Материал: Интегрированные системы технической подготовки производства. методические указания к выполнению лабораторных работ для студентов направления 15.03.01 «Машиностроение». Демидов А.В

Станок описывается как дерево узлов, перемещающихся относительно друг друга. Корневой узел «схема» соответствует станине станка. Внутри схемы перечислены те узлы, которые прикреплены непосредственно к станине. В свою очередь внутри каждого узла перечисляются подузлы осуществляющие элементарные перемещения относительно узлавладельца. Концевыми узлами дерева обязательно является заготовка или режущий инструмент. Способ и направление перемещения узла задается его полями.

Ход работы:

1.Импортировать 3D модель в рабочее окно програм-

мы Sprut CAM

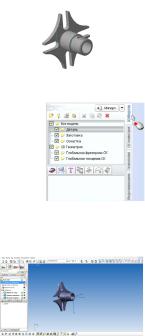

Рис. 3. Твердотельная модель детали «Крест»

Рис. 4. Окно импортирования твердотельной модели

Рис. 5. Твердотельная модель детали в окне программы

3. Выбрать станок в программе SprutCAM

11

При открытии программы во вкладке станок, предлагается определенный ряд металлообрабатывающего оборудования. При выборе станка основываемся на размерах детали, ее материале, а также примерном технологическом процессе.

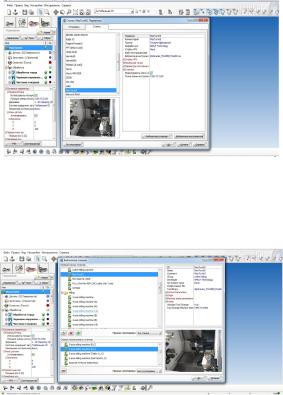

Рис. 6. Окно каталога оборудования

Выбираем токарно-фрезерный станок модели MaxTurn 65.

Рис. 7. Окно добавления оборудования

12

Лабораторная работа № 3

Технологическая подготовка для токарной обработки

Цель: приобретение практических навыков моделирования токарной обработки деталей типа тел вращения в системе

Sprut CAM.

Задачи:

1.Научиться выбирать инструмент и его параметры.

2.Научиться настраивать технологические операции в системе Sprut CAM.

Теоретические сведения:

Порядок действий для моделирования механической обработки на станке с ЧПУ, в общем случае, сводится к последовательности действий:

импортировать геометрическую модель;

сформировать модель изготавливаемой детали, начальной заготовки и оснастки в корневом узле техпроцесса;

создать последовательность технологических операций, назначить их параметры и рассчитать;

Смоделировать процесс изготовления детали.

Последовательность операций обработки детали на станке с ЧПУ представляется в виде иерархической структуры. В системе SprutCAM базовым узлом дерева техпроцесса является <Операция>. Именно операция определяет стратегию обработки детали и объединяет в себе набор параметров, индивидуальный для каждого типа обработки. Для структурирования последовательности обработки используются группы операций, которые могут содержать внутри себя другие операции.

13

Задание всех параметров, необходимых для генерации траектории, осуществляется на закладке <Технология> в главном окне системы.

При создании новой технологической операции система автоматически устанавливает весь набор параметров операции в значения по умолчанию с учетом метода обработки и геометрических параметров детали. Изменение очередности технологических операций и редактирование их параметров возможны на любом этапе проектирования техпроцесса.

В SprutCAM всегда соблюдается правило: деталь не должна “зарезаться”, ни при каких обстоятельствах, будь то рабочий ход, переход, подход, врезание или засверливание. Устанавливается способ обработки, а система генерирует управляющую программу так, чтобы удалить материал вне модели.

Под <Установом> понимается совокупность действий при неизменном положении заготовки. Под <Позицией> понимается совокупность действий одним инструментом. <Переход> определяет движения инструмента для обработки конкретной поверхности.

Для любой операции можно задать систему координат, рабочее задание, инструмент и т.д.

Таким образом, задачей является формирование последовательности обработки до уровня перехода. Дальнейшая детализация осуществляется автоматически, путем расчета траектории перемещения инструмента для каждой операции. Траектория является атрибутом операции. Она зависит от типа и параметров операции. Тип операции выбирается при ее создании, он определяет стратегию обработки. Параметры операции могут быть изменены в любой момент времени. Их изменение влечет за собой необходимость перерасчета траектории.

При окончательной детализации траектория перемещения инструмента является последовательностью технологических команд в формате <CLDATA>. Она содержит не только элементарные команды на перемещение инструмента, но и

14

технологические команды переключения подач, включения/выключения шпинделя, охлаждения и т.д. Траектория отдельной операции также представляется в виде иерархической структуры, т.е. элементарные команды объединены в группы, состав и структура которых зависит от типа операции.

Ход работы:

1. Задание: Токарная операция - «подрезка торца».

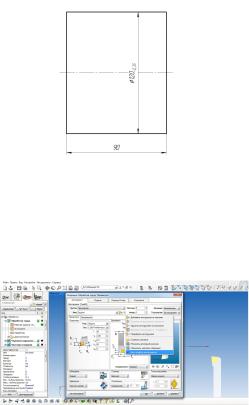

Рис. 1. Заготовка детали

Автоматизированный выбор режущего инструмента. Для выбора инструмента нужно зайти в раздел «инстру-

мент» и выбрать резец из предложенных и автоматизировано подобранных для выполнения перехода подрезания торца.

Рис. 2. Окно выбора типа режущего инструмента
