отсчитывается вдоль оси отверстия, начиная от самой верхней выступающей части детали.

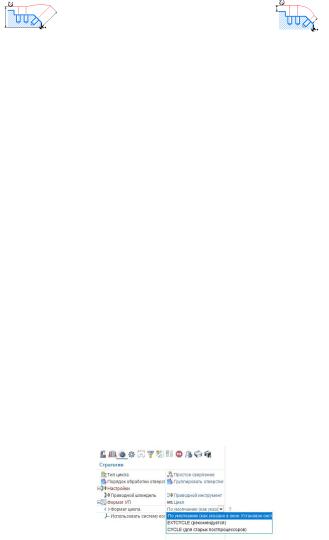

Рис. 2. Задание плоскости безопасности

Величина <Безопасное расстояние> определяет точку на оси отверстия относительно верхнего уровня отверстия. В данной точке обычно производится переключение с подачи подвода или ускоренной подачи на рабочую подачу. Таким образом, остается зазор, позволяющий исключить контакт инструмента с заготовкой до включения рабочей подачи.

Параметр <Уровень отвода> также определяет точку на оси отверстия – точку отвода. Данная точка расположена на расстоянии <Уровень отвода> от верхнего уровня отверстия. В точке отвода инструмент обычно находится до начала и после завершения работы цикла обработки отверстия.

Функция <Размножение по оси> позволяет упростить процедуру задания отверстий для обработки при наличии на детали повторяющихся элементов. Можно задать отверстия для одного повторяющегося элемента, а затем указать по какой координате размножить и сколько копий отверстий необходимо обработать.

В инспекторе свойств операции обработки отверстий имеется соответствующий параметр <Формат цикла>.

Рис. 3. Формат цикла обработки очерстви

31

Указанный параметрможетприниматьследующиезначения.

<По умолчанию (как указано в окне Установок системы)>. Будет использован формат цикла, который указан в окне системных установок. По умолчанию параметр в окне системных установок имеет значение EXTCYCLE.

<EXTCYCLE (рекомендуется)>. Будет использован новый формат цикла EXTCYCLE. Данный цикл отличается расширенным набором параметров, включает все стратегии обработки, которые реализованы в системе, а также позволяет реалистично моделировать перемещения инструмента согласно выбранной стратегии.

<CYCLE (для старых постпроцессоров)>. Будет использован старый формат цикла CYCLE. Этот цикл моделирует любую стратегию обработки только как простое опускание до нижнего уровня отверстия. Данный формат необходим для совместимости с постпроцессорами старых версий, в которых не реализована подпрограмма обработки для технологической команды EXTCYCLE.

Ход работы:

1.Задание: сверлить отверстие d=20 мм

Рис. 4. Технологический чертеж

В диалоговом окне «инструмент», выбираем диаметр сверла и его длину.

Рис. 5. Выбор инструмента

32

Контролируем точки смены инструмента.

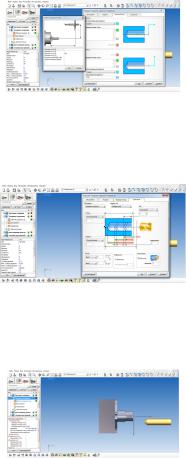

Рис. 6. Параметры сверления

В стратегии уточняем тип цикла, формат управляющей программы.

Рис. 7. Стратегия обработки

Переход токарного сверления.

Рис. 8. Визуализация сверления центрального отверстия

Автоматизированный расчет технического нормирования

В программе Sprut CAM возможна генерация расчетнотехнологической карты, где определяется расчетное основное технологическое время.

33

Лабораторная работа № 6

Технологическая подготовка для комбинированной обработки

Цель: приобретение практических навыков моделирования комбинированной обработки деталей в системе Sprut CAM.

Задачи:

1.Научиться выбирать инструмент и его параметры.

2.Научиться настраивать технологические операции в системе Sprut CAM.

Теоретические сведения:

Алгоритм подготовки управляющей программы для то- карно-фрезерной обработки очень похож на методику обработки других типов станков, однако имеет и ряд особенностей.

1.Если станок оснащен револьверной головкой, то для него формируется наладка.

2.После этого задается обрабатываемая деталь, заготовка и оснастка и способ их закрепления.

3.Затем определяется точка смены инструмента.

4.После этого можно создавать различные операции, как токарные, так и фрезерные, до тех пор пока заготовка не будет полностью обработана. Для получения объективной картины в режиме моделирования, при задании режущего инструмента операции необходимо задавать державку и вылет.

5.Некоторые токарные станки не поддерживают стандартные циклы обработки отверстий при работе приводным инструментом. В этом случае необходимо пользоваться операцией Обработки отверстий с развернутым стилем вывода траектории. Эта операция может генерировать стандартные циклы в развернутом виде.

34

6.Если станок не оборудован осью Y, то фрезерование на торце может выполняться с применением полярной интерполяции.

7.Для фрезерования на боковой поверхности цилиндра радиальным инструментом можно использовать функцию цилиндрическая интерполяция.

8.Если деталь имеет повторяющиеся элементы, то целесообразно использовать такие технологические возможности системы как: размножение вокруг оси.

9.После расчета каждой операции, траектория проверяется на правильность в режиме моделирование.

10.Перед окончательной генерацией управляющей программы обязательно необходимо проверить параметры операций в сводной таблице.

1.Проверьте правильность установленных номеров инструмента. Система не контролирует, если в различных операциях под одинаковыми номерами установлены различные инструменты.

2.Обязательно проверьте настроечную точку инструмента во всех операциях. При неверной настроечной точке моделирование работает корректно, а управляющая программа генерируется с серьезным сдвигом, что может привести к поломке инструмента или даже станка.

3.Переключитесь в режим контроля условий резания, проверьте, направление вращения шпинделя, охлаждение

иправильность значений подач.

4.После любых изменений параметров и пересчета траектории еще раз моделируйте процесс обработки и убедитесь в отсутствии восклицательных знаков.

Ход работы:

1. Задание: фрезеровать криволинейный контур детали
