Материал: Интеграция системы контроля доступа с системой видеонаблюдения на примере Сыктывкарского государственного университета

Как уже отмечалось, наиболее часто на аппаратном и/или программном уровне объединяются подсистемы контроля и управления доступом и охранной сигнализации. Однако далеко не все системы, называемые интегрированными, могут быть отнесены к данному классу. В отдельных случаях в СКУД добавляют отдельные элементы системы охранной сигнализации (например, прием и представление оператору информации от отдельных типов средств обнаружения). В других - в систему охранной сигнализации добавляют элементы контроля и управления доступом (к примеру, в ряде случаев автоматическая постановка/снятие помещения под охрану/с охраны, совмещенная с разблокировкой/блокировкой входа выдается как контроль и управление доступом). В некоторых системах присутствует только часть функций как систем охранной сигнализации, так и контроля и управления доступом. Очевидно, что во всех приведенных примерах нельзя говорить об интегрированных системах, поскольку не реализуется базовый набор функций, присущий обеим функциональным подсистемам. В ряде случаев можно говорить только о системах, имеющих расширенный набор функций.

К сожалению, в рамках одной статьи невозможно рассмотреть полный перечень базовых функций рассматриваемых систем, однако очевидно, что система охранной сигнализации должна обеспечивать:

· возможность работы с различными типами средств обнаружения, устанавливаемых как внутри, так и снаружи помещений, при наличии как минимум соответствующей защиты входных цепей;

· электропитание средств обнаружения, в том числе удаленных на значительное расстояние;

· дистанционный контроль их работоспособности;

· функционирование в широком диапазоне внешних воздействующих факторов, в том числе в части электромагнитной совместимости;

· реализацию различных тактик постановки/снятия под охрану/с охраны и т.д.

Современные СКУД в свою очередь должны:

· обеспечивать контроль и управление доступом на различных типах контрольно-пропускных пунктов (пешеходных, автомобильных, железнодорожных), а также в категорированные помещения объекта;

· исключать пронос/провоз запрещенных предметов (оружия, взрывчатых веществ и т.п.);

· задерживать потенциальных нарушителей;

· поддерживать различные способы удостоверения проходящих лиц и т.д.

Другая проблема, возникающая при интеграции систем и средств, различными производителями, это их совместимость. Разработка и введение в действие единого стандарта, определяющего вопросы технической, информационной, энергетической, конструктивной и иных видов совместимости, позволят значительно упростить решение возникающих у потребителей проблем.

Являясь неотъемлемой частью систем безопасности, СКУД обладают значительным потенциалом. Они способны взаимодействовать с другими информационными системами, которые обеспечивают жизнедеятельность зданий и управление компанией. Прежде всего, речь идет о системах управления зданием, системах управления персоналом и коммерческих системах.

Такое положение СКУД по отношению к другим системам объясняется их непосредственным взаимодействием с пользователями. Получая максимальную информацию о действиях людей (в том числе от других систем безопасности), они могут делиться ею с другими системами здания. Это в значительной степени упрощает и стимулирует их работу, позволяет собственникам получить значительную экономию энергоресурсов.

Так, например, реальные данные о времени прихода и ухода работников из здания позволяют регулировать микроклимат и освещенность на рабочем месте. С учетом значительного вклада этих систем в энергопотребление - до 60%, экономия от применения подобных алгоритмов может составить 10-15%.

Та же информация, обработанная для бухгалтерских и кадровых служб предприятия, позволяет автоматизировать расчет заработной платы, отпусков, вести учет и анализ посещаемости по каждому человеку.

Как результат - уменьшение расходов на бухгалтерский аппарат, повышение управляемости предприятием. Другой пример: унификация карточных технологий в СКУД позволяет интегрировать на уровне карточки коммерческие и социальные приложения, как-то: внутренняя расчетная система, медицинская информация, электронный кошелек и многое другое.

Появление карточек как универсального средства идентификации, ключа и накопителя дало значительный импульс развитию СКУД. Наиболее перспективными технологиями сегодня являются проксимити, СМАРТ, RFID.

Несмотря на широкое распространение этого типа карточек и очевидного их преимущества над магнитными и виганд-аналогами, они все же до сих пор отличаются высокой ценой около 5 долларов США и ограниченным диапазоном считывания (до 15см). Принимая во внимание современные требования к функционированию СКУД, следует ожидать в течение 3 лет снижения цены до 2-3 долларов и увеличения зоны действия пассивной карточки до 1-1,5 метра. Последнее позволяет реализовать технологию hands-free.

Главный недостаток смарт-карточек - высокая цена - 25-50 долларов США. Это связано с более сложной ее конструкцией и наличием встроенного микропроцессора. Однако для многих приложений эти недостатки перевешиваются следующими преимуществами: высокая защищенность и многофункциональность. Последнее качество нивелирует цену карточки, если помимо СКУД она используется в качестве электронного кошелька и накопителя различных индивидуальных данных.

Рынок безопасности с нетерпением ожидает прорыва в области hands-free технологий. Эти ожидания связаны с прогнозируемыми результатами, которые демонстрирует технология RadioFrequencyIdentification. В перспективе это позволит пользователю передвигаться по зданию, не доставая карточки. Система доступа сама будет отслеживать перемещение человека, улавливая радиосигналы крошечного транспондера на расстоянии до 4 метров. Эта же технология будет применяться и для слежения за перемещением ценного имущества.

Пока внедрение RFID сдерживается дороговизной оборудования и неудовлетворительной защитой транспондеров от экранирования.

Однако, по мнению аналитиков Frost&Sullivan, с внедрением технологии «прыгающая частота» и снижением стоимости транспондера до 1 доллара неизбежно внедрение этой технологии СКУД. Уменьшение стоимости транспондера уже имеет место из-за распространения RFID в системах складского учета и логистики. Годовые темпы роста составляют до 35%.

Биометрические СКУД, включающие в себя такие технологии как идентификация по сетчатке глаза, отпечатку руки, геометрии руки, подписи и голосу, пока не совсем готовы для практического сервисного применения.

Даже наиболее заинтересованные в биометрических технологиях организации - военные, ядерные объекты и банки - до сих пор продолжают эксперименты. Главным препятствием на пути внедрения биометрии в системы доступа остается скорость распознавания. Это не позволяет эффективно применять ее на объектах с большим количеством пользователей. Скорее всего биометрические СКУД в виде электронного дверного замка будут, прежде всего, востребованы на рынке частного жилья, где скорость распознавания не имеет большого значения. Лидерами среди биометрических технологий являются идентификация по сетчатке глаза, отпечатку пальца и геометрии руки. Ожидается, что в течение 5 лет будут достигнуты приемлемые параметры по скорости распознавания и ложным тревогам.

Развитие компьютерных сетей зданий подталкивает собственников к решению сложной психологической задачи - интеграции систем безопасности в общую корпоративную сеть. До сих пор службам безопасности удавалось аргументированно доказывать необходимость раздельного существования компьютерной сети и сети службы безопасности.

Однако, как и в случае с внедрением компьютера, службе безопасности придется уступить. Программная платформа для такой интеграции существует - это протокол TCP/IP и операционная система WINDOWS NT, 2000.

Одна из ключевых возможностей, предоставляемых СКУД, - это дистанционное управление доступом в зданиях, расположенных за сотни и тысячи километров от оперативного центра. Широкое распространение подобных решений ограничивается пропускной способностью телекоммуникационных магистралей. Прежде всего, это связано с необходимостью передачи качественного видеоизображения с нормальной скоростью (20-25 кадров в секунду от каждой камеры). Создание подобных недорогих каналов со скоростью передачи в сотни гигабайт в секунду - дело будущего.

СКУД прогрессируют значительными темпами. Они оказывают влияние на эффективность работы смежных систем и впитывают в себя новейшие доступные электронные технологии. Как в этих обстоятельствах определить достаточность той или иной схемы построения СКУД? Ответ прост: спросите у профессионала из безопасности и вместе с ним подберите приемлемое для вас решение.

Таким образом, в настоящее время системы контроля и управления доступом (СКУД) прочно заняли свое место в перечне технических систем безопасности, предлагаемых на рынке. Вместе с охранно-пожарной сигнализацией и системами телевизионного наблюдения они образуют базу для интеграции систем безопасности зданий в единый комплекс.

доступ видеонаблюдение интегрированный система

. ОБЩИЕ СВЕДЕНИЯ О СИСТЕМАХ ВИДЕОНАБЛЮДЕНИЯ

2.1 Структура и основные элементы систем видеонаблюдения

Основная задача системы видеонаблюдения - получение, запись и воспроизведение визуальной информации о текущих событиях на охраняемом объекте. Устройства, представленные сегодня на рынке оборудования для систем безопасности, дают возможность спроектировать систему видеонаблюдения с хорошими техническими характеристиками, надежную и удобную в эксплуатации.

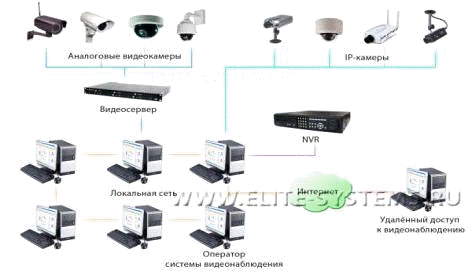

Большинство систем видеонаблюдения строится на базе локальной сети. Это связано с тем, что такой подход относительно прост и привычен, прежде всего, для пользователя: управление элементами системы осуществляется через ПК, подключенный к сети. Однако по-прежнему распространен «классический» вариант реализации на базе многоканальных видеорегистраторов (рисунок 3).

Рисунок 3-«Классический» вариант системы видеонаблюдения

Основной элемент системы видеонаблюдения - это видеокамеры. Видеокамеры различаются и по основным параметрам, и по конструктивным особенностям, и по принципу обработки сигнала (таблица 1).

Таблица 1 - Элементы системы видеонаблюдения

Объектив - предназначен для того, чтобы проецировать световой поток на чувствительный элемент камеры. Различают объективы с постоянным фокусным расстоянием, варифокальные (фокусное расстояние можно настроить вручную), трансфокаторы (фокусное расстояние изменяется дистанционно). Многие корпусные видеокамеры поставляются в комплекте с объективом. Часто объектив представляет собой конструктивную составляющую камеры. Например, скоростная купольная камера является интегрированным устройством, в состав которого входит трансфокатор. В панорамных камерах объектив «рыбий глаз» также является неотъемлемой частью.

Мониторы - на монитор системы видеонаблюдения можно выводить изображение с одной или нескольких камер. Поэтому монитор должен поддерживать многоэкранный режим вывода видео; желательна поддержка режима «картинка в картинке», что позволяет экстренно выводить видео с тревожного канала. В зависимости от того, где будет установлен монитор, к его техническим характеристикам (яркости, контрастности, углу обзора) предъявляются специфические требования. Мониторы, на которые постоянно выводится подвижная картинка, должны обладать малым временем отклика пикселя.

Сетевое и коммутационое оборудование - помимо сетевого оборудования (маршрутизаторов, коммутаторов, концентраторов) при построении систем видеонаблюдения используются специальные коммутационные устройства, ориентированные на подключение аналоговых видеокамер:

1.      Мультиплексоры - для последовательного или одновременного вывода нескольких каналов видео,

2.      Квадраторы - 4-канальные мультиплексоры

.        Матричные коммутаторы - для вывода любого из видеоканалов на любой из мониторов,

.        Видеосерверы - для преобразования, сжатия и передачи по IP-сети аналогового видеосигнала

Дополнительно оборудование - если необходимо расширить возможности системы видеонаблюдения или адаптировать существующее оборудование к новым условиям работы, используют дополнительные устройства:

.        ИК-подсветка используется совместно с камерами чувствительными в ИК-диапазоне, для видеонаблюдения в темное время суток и при недостаточной освещенности.

.        Датчики и аппаратные детекторы движения подключаются к тревожным входам видеокамеры и позволяют включать запись или осуществлять поворот видеокамеры в определенное положение.

.        Внешние микрофоны используются совместно с видеокамерами для включения видео по уровню звука или для использования видеокамеры по аналогии с видеодомофоном.

2.2 Области применения и обзор программного обеспечения систем видеонаблюдения

Контроль периметра крупного объекта или слежение за потоком посетителей в супермаркетах - этим возможности IP-видеонаблюдения отнюдь не ограничиваются. Широкий функционал, простота интеграции и гибкость настроек позволяют применять сетевые камеры для решения как привычных, так и нетривиальных задач.
