Материал: Интеграция системы контроля доступа с системой видеонаблюдения на примере Сыктывкарского государственного университета

В этом случае аппаратные и программные средства разрабатываются в рамках единой системы. Это позволяет достигнуть оптимальных характеристик, так как вся разработка сосредоточена, как правило, в одних руках и система как законченный продукт поставляется с полной гарантией производителя.

Общим недостатком приведенных выше способов интеграции является использование на верхнем уровне управления ИСБ персональных компьютеров общего назначения. Известно, что ПЭВМ и базовое ПО общего назначения (операционные системы, системы управления базами данных и др.) предназначены, в основном для офисного и бытового применения. Они обладают излишней функциональностью (мультимедийные, игровые и другие возможности бытовых и офисных ПЭВМ) и недостаточной надежностью для решения задач автоматизации управления системами, в особенности системами безопасности.

Для использования в ИСБ необходимо применять специализированные промышленные ПЭВМ и соответствующее специализированное базовое ПО.

Однако стоимость такого решения существенно выше.

4. Аппаратная платформа интеграции.

Аппаратная платформа интеграции - относительно новое направление развития принципов построения ИСБ. При разработке данного направления ставилась задача устранения общего недостатка других методов интеграции, то есть отказ от использования в ИСБ на всех уровнях ПЭВМ общего назначения.

Аппаратный способ интеграции - на основе оборудования без участия ПЭВМ, обеспечивает максимальную надежность и быстродействие системы.

         ИНТЕГРАЦИЯ СИСТЕМЫ КОНТРОЛЯ ДОСТУПА С СИСТЕМОЙ ВИДЕОНАБЛЮДЕНИЯ НА ПРИМЕРЕ СЫКТЫВКАРСКОГО ГОСУДАРСТВЕННОГО УНИВЕРСИТЕТА

В Сыктывкарском государственном университете используются электронные проходные компании PERCo, которая специализируется на серийном производстве оборудования и систем безопасности собственной разработки с 1988 года. Высокое качество обеспечило продукции PERCo признание как в России, так и за рубежом - она экспортируется в 77 стран мира.

Вся продукция PERCo - турникеты, электромеханические замки, электронные проходные, системы контроля доступа и комплексные системы безопасности - выпускается серийно. Оборудование и системы безопасности PERCo проходят необходимые ресурсные и климатические испытания, испытания на электробезопасность, электромагнитную совместимость, пожарную безопасность.

Современные производственные мощности и применение инновационных технологий позволяют PERCo разрабатывать, выпускать и успешно представлять на рынке широкий ассортимент товаров, отвечающих мировым стандартам в области оборудования и систем безопасности.

Электронные проходные - это готовые решения, которые позволяют самым простым и удобным способом организовать систему контроля доступа в учреждениях и на предприятиях. Электронные проходные выглядят как турникеты, но включают в себя всю электронику систем контроля доступа. В Сыктывкарском государственном университетеиспользуются электронные проходные серии KT02.3.

Электронная проходная PERCo-KT02.3 (далее - ЭП) предназначена для организации одной двухсторонней точки прохода на территорию предприятия. Контроль доступа через ЭП осуществляется оператором с помощью пульта дистанционного управление, входящего в комплект поставки или, после дополнительной настройки с использованием ПО PERCo-S-20, по бесконтактным картам доступа (рисунок 5).

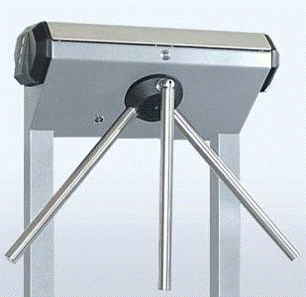

Рисунок 5 - Электронные проходные КТ02.3

Состав:

·              турникет

·              встроенный контроллер СКУД

·              два встроенных считывателя бесконтактных карт доступа (HID/EM-Marin)

·              пульт дистанционного управления

В зависимости от задач предприятия она может работать как:

·              самостоятельная система контроля доступа на 1 точку прохода

·              часть системы контроля доступа, обслуживающей несколько точек прохода

·              автономный турникет, управляемый оператором от пульта дистанционного управления

Электронная проходная КТ02.3 имеет возможность прямого подключения к компьютеру или к локальной вычислительной сети предприятия (сети Ethernet) для ввода данных и получения отчетов.

В стандартном комплекте Электронной проходной поставляется

бесплатное программное обеспечение <https://www.perco.ru/products/sistemy-kontrolya-dostupa/sistema-kontrolya-dostupa-s-20/programmnoe-obespechenie/lokalnoe/lokalnoe-programmnoe-obespechenie-perco-sl01/>PERCo-SL01 для организации набора функций системы контроля доступа (рисунок 6).

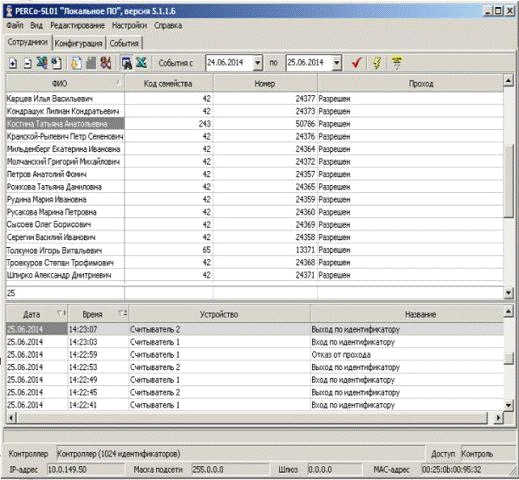

Рисунок 6 -Бесплатное программное обеспечение <https://www.perco.ru/products/sistemy-kontrolya-dostupa/sistema-kontrolya-dostupa-s-20/programmnoe-obespechenie/lokalnoe/lokalnoe-programmnoe-obespechenie-perco-sl01/>PERCo-SL01

Так же существует PERCo-SL02 <https://www.perco.ru/products/sistemy-kontrolya-dostupa/sistema-kontrolya-dostupa-s-20/programmnoe-obespechenie/lokalnoe/lokalnoe-programmnoe-obespechenie-perco-sl02/> «Локальное ПО с видеоидентификацией» позволит организовать защиту от передачи пропуска другому лицу. На мониторе охранника отображается фото владельца карты, предъявленной считывателю. Охранник имеет возможность сравнить фото из базы данных системы контроля доступа и личность предъявителя бесконтактной карты или его изображение, если установлена видеокамера.

Установка сетевого ПО комплексной системы безопасности PERCo-S-20 позволяет на базе электронной проходной решать задачи безопасности и повышения эффективности работы предприятия. Помимо контроля доступа можно организовать контроль нарушений трудовой дисциплины, автоматизация учета рабочего времени и расчета заработной платы.

КТ02.3 может применяться совместно с картоприемником <https://www.perco.ru/products/sistemy-kontrolya-dostupa/sistema-kontrolya-dostupa-s-20/schityvateli/kartopriemnik-ic02/> бесконтактных карт доступа, позволяя организовать изъятие карт посетителей.

В модели KT02.3 к встроенному в стойку турникета контроллеру можно подключить до 8-ми контроллеров СКУДPERCo-CL201 со встроенным считывателем, что обеспечивает экономичное оборудование 8-ми помещений системой контроля доступа (рисунок 7).

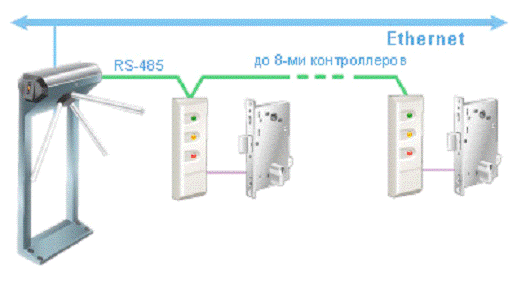

Рисунок 7 - Схема подключения 8-ми контроллеров

Для формирования зоны прохода KT02.3 может быть дополнена секциями ограждения <https://www.perco.ru/products/turnikety-kalitki-ograzhdeniya/ograzhdeniya/>.

Встроенный замок механической разблокировки позволяет открыть турникет с помощью ключа, обеспечив свободное вращение преграждающих планок в обоих направлениях.

Дополнительно стойка турникета может комплектоваться складывающимися планками «Антипаника» (рисунок 8).

ЭП может работать как автономно, без постоянного подключения к локальной сети или ПК, так и в составе системы безопасности PERCo-S-20. Все зарегистрированные события прохода сохраняются в энергонезависимой памяти контроллера ЭП. Пропускная способность 30 человек в минуту, а энергонезависимая память рассчитана на 135000 тысяч событий.

Рисунок 8 - Складывающиеся планки «Антипаника»

Также в Университете используется система видео наблюдения ведущий Российской компании IP-видеокамерBEWARD, модели BD4330DS и N630.

Компания BEWARD сознательно исключает из своего ассортимента продукцию IP-видеонаблюдения низшего ценового диапазона, широко представленную на современном рынке различными интернет-магазинами, пригодную только для развлечения и частного домашнего использования в решении задач, некритичных к надежности и стабильности оборудования.- компания со 100-процентным российским капиталом, весь ассортимент которой направлен на импортозамещение эффективным отечественным оборудованием, адаптированным под российские условия эксплуатации. BEWARD - это компания с гибкой линией производства, что дает возможность оперативно и эффективно адаптировать предлагаемый товар компании под конкретные нужды заказчика. Главной особенностью является то, что ПО способно адаптироваться под конкретные требования, а точнее ip камеры моделей BD4330DS и N630 очень хорошо интегрируются с системой безопасности PERCO, используемой в университете. Использование данных моделей видеокамер также обосновано наилучшим соотношением цены и качества.

Научно-производственное предприятие «Бeвард» (BEWARD) - ведущая российская компания, основанная в 2004 году как разработчик и производитель IP-видеокамер. За годы работы «Бeвард» сумел применить и адаптировать в России весь накопленный мировой опыт в области IP-решений и максимально снизить стоимость таких решений. В настоящее время BEWARD представляет собой группу компаний, объединенных единым замыслом разработки и внедрения собственных профессиональных решений обеспечения безопасности на объектах любой сложности. В структуру группы входят компании:

Таким образом, используемая в университете система безопасности соответствует современным тенденциям, но не стоит забывать и о перспективах развития интегрированных систем безопасности. Основные направления определяются следующими требованиями:

1.      Снижение роли человека в процессе обеспечения безопасности за счет повышения интеллектуальности систем;

.        Снижение уровня ложных срабатываний за счет более тесного использования подсистем;

.        Требование открытости. Разработчики ИСБ должны обеспечить заказчику посредством открытых протоколов возможности подключения систем и оборудования других производителей и гибкого настраивания ИСБ под свои нужды.

Реализация указанных требований с одной стороны позволит увеличить эффективность систем безопасности, снизить человеческий фактор, с другой - сделает построение интегрированных систем более прозрачным.

ЗАКЛЮЧЕНИЕ

Системы контроля и управления доступом (СКУД) прочно заняли свое место в перечне технических систем безопасности, предлагаемых на рынке. Более того, темпы роста продаж оборудования СКУД составляют 15%, а остальных систем охраны в два раза меньше - 7%. Любая СКУД предназначена для того, чтобы автоматически пропускать тех, кому это положено, и не пропускать тех, кому это запрещено, контролируя тем самым перемещения сотрудников и посетителей на территории предприятия.

Все СКУД делятся на два типа: программные и контроллерные. Отличие их в том, что в контроллерных СКУД информация о назначенных картах и проходах изначально закладывается в контроллер, и только потом переносится на компьютер. В программных же СКУД непосредственная связь оборудования с компьютером дает возможность получать и обрабатывать информацию сразу же в момент ее поступления.

Таким образом, в настоящее время системы контроля и управления доступом (СКУД) прочно заняли свое место в перечне технических систем безопасности, предлагаемых на рынке. Вместе с охранно-пожарной сигнализацией и системами телевизионного наблюдения они образуют базу для интеграции систем безопасности зданий в единый комплекс.

Так же неотъемлемым элементом интегрированной системы является система видеонаблюдения.

Основная задача системы видеонаблюдения - получение, запись и воспроизведение визуальной информации о текущих событиях на охраняемом объекте. Устройства, представленные сегодня на рынке оборудования для систем безопасности, дают возможность спроектировать систему видеонаблюдения с хорошими техническими характеристиками, надежную и удобную в эксплуатации.

Контроль периметра крупного объекта или слежение за потоком посетителей в супермаркетах - этим возможности IP-видеонаблюдения отнюдь не ограничиваются. Широкий функционал, простота интеграции и гибкость настроек позволяют применять сетевые камеры для решения как привычных, так и нетривиальных задач.

Интегрированная система безопасности (ИСБ) - совокупность технических средств (двух или более взаимоувязанных АС), предназначенных для построения систем охранной, пожарной сигнализации и оповещения, управления противопожарной автоматикой, контроля и управления доступом и систем телевизионного наблюдения, которые обладают технической, информационной, программной и эксплуатационной совместимостью так, что эту совокупность можно рассматривать как единую АС.

В Сыктывкарском государственном университете используются электронные проходные компании PERCo, которая специализируется на серийном производстве оборудования и систем безопасности собственной разработки с 1988 года.

Электронные проходные - это готовые решения, которые позволяют самым простым и удобным способом организовать систему контроля доступа в учреждениях и на предприятиях. Электронные проходные выглядят как турникеты, но включают в себя всю электронику систем контроля доступа. В Сыктывкарском государственном университете используются электронные проходные серии KT02.3. Также в Сыктывкарском государственном университете используется система видеонаблюдения ведущей Российской компании IP-видеокамер BEWARD. Главной особенностью является то, что ПО способно адаптироваться под конкретные требования, а точнее ip камеры моделей BD4330DS и N630 очень хорошо интегрируются с системой безопасности PERCO, используемой в университете. Использование данных моделей видеокамер также обосновано наилучшим соотношением цены и качества. Таким образом, используемая в университете система безопасности соответствует современным тенденциям, но не стоит забывать и о перспективах развития интегрированных систем безопасности.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1.      Абалмазов Э.И. Энциклопедия безопасности : справочник. М.: КНОРУС, 2011. 516с.

.        Андрусенко С.И. Интегрированные системы безопасности на крупных объектах // Все о вашей безопасности. 2011. № 2. С.67-73

.        Абрамов А.М. Системы управления доступом. М.: "Оберег-РБ", 2013. 238с.

.        Барсуков В.С. Безопасность: технологии, средства, услуги : учеб.пособие. М.: Юнити, 2011. 280с.

.        Барсуков В.С. Интегральная защита информации // Системы безопасности, 2012. №5. С.102-103.

.        Гензберк Ю.Н. Охранное телевидение : учеб.пособие. М.: Пресс-Медиа, 2011. 312с.

.        Генне О.В. Интеграции систем видеонаблюдения // Защита информации. М.: Конфидент, 2012. №1. С.28-31

.        Груба И.И. Системы охранной сигнализации : учеб.пособие. М.: СОЛОН-ПРЕСС, 2012. 220 с.

.        Крахмалев А.К. Интегрированная система безопасности : учеб.пособие. М.: Москва, 2013. 243с.

.        Крахмалев А.К. Средства и системы контроля и управления доступом : учеб.пособие. М.: НИЦ "Охрана" ГУВО МВД России. 2013.

.        Мялянов В.С. Мир связи : учеб.пособие. Спб.: Наука и техника, 2012. 214c.

.        Омельянчук А.М. Интегрированные системы безопасности //Защита информации. 2012. № 2. С.49-51

.        Омельянчук А.М. Integratiosapiens // Все о вашей безопасности. 2011. № 2. С.78-84

.        Рыжов В.А. Проектирование и исследование комплексных систем безопасности : учеб.пособие. Спб.: НИУ ИТМО, 2013. 156с.

.        Сабынин В.Н. Организация пропускного режима первый шаг к обеспечению безопасности и конфиденциальности информации // Информост радиоэлектроники и телекоммуникации, 2011. №3 . С.32-35

.        Тарасов Ю.А. Контрольно-пропускной режим на предприятии. Защита информации // Конфидент, 2012. № 1. С.54-57.
