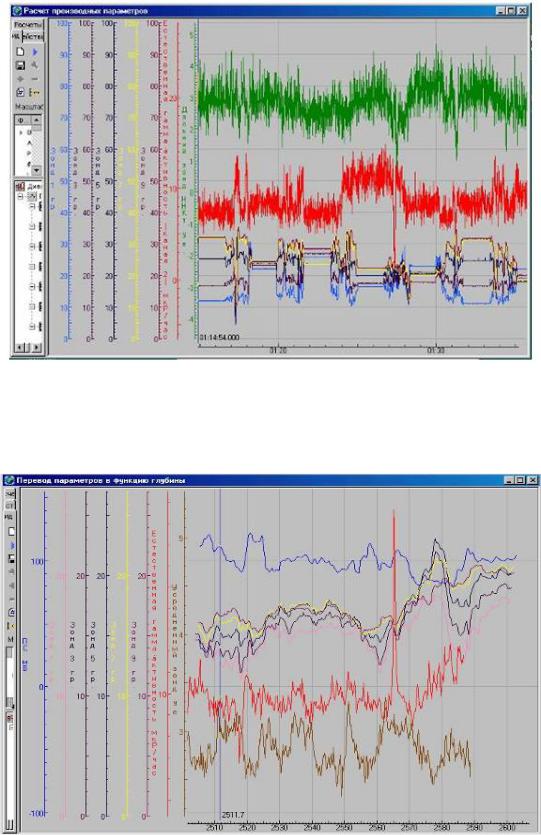

А так же просмотреть увязку по глубине всех методов каротажа:

После чего формируются файлы Las для отправки в КИП и дальнейшей интерпритации.

СБГУАП группа 4736 https://new.guap.ru/i03/contacts

6.4.2 Методика интерпретации данных ГИС в горизонтальных скважинах

Решение геологических задач осуществляется путем интерпретации данных ГИС. С помощью современных методических и технических средств,

с привлечением геологических материалов (результаты испытания в открытом стволе и колонне, промывочных жидкостей и т.д.), полученных по данной скважине, а также по скважинам, расположенным в пределах изучаемой площади и соседних площадей со сходными геолого-геофизическими условиями.

Интерпретация результатов исследований скважин по проектируемым работам будет производиться на персональном компьютере по системе

“СИАЛ”.

Назначение.

Проведение обработки на ПЭВМ данных геофизических исследований скважин с целью получения информации о литологии разреза, наличии коллекторов, характере и степени их насыщения, фильтрационно-емкостных свойствах.

Считывание, просмотр, корректировка, подготовка в требуемых форматах исходных кривых и результатов обработки данных ГИС по фондовым и архивным скважинам для формирования баз данных.

Получение информации о литологии, насыщении, коллекторских свойствах пластов при построении детальных геолого-геофизических моделей месторождений, залежей, участков.

Обоснование параметров для подсчета запасов и составления технологических схем разработки, формирование планшетов.

Оперативная обработка и интерпретации данных ГИС и выдача заключений любой формы по разведочным и эксплутационным скважинам, в

том числе и на борту каротажной станции при работе на скважинах.

Применение.

СБГУАП группа 4736 https://new.guap.ru/i03/contacts

Система СИАЛ-ГИС реализует непрерывный, полностью автоматизированный процесс обработки по скважине, от каротажных кривых на входе, представленных в различных форматах, в том числе LASформате,

до традиционного заключения любой формы на выходе, включая все необходимые этапы интерпретации.

Наряду с традиционными алгоритмами, реализующими основные этапы интерпретации в любом районе, система содержит эффективные решения специфических задач, актуальных в Западной Сибири с учетом специфики комплекса измерений и геологических особенностей района работ.

Система имеет петрофизическое обеспечение по большинству нефтяных месторождений Западной Сибири, находящихся в стадии эксплуатационного разбуривания (более 200 месторождений). Кроме того, пользователю предоставляется возможность самостоятельно заносить любые петрофизические зависимости, в том числе с привлечением данных акустики,

плотностного много зондового нейтронного каротажа.

Всистеме реализован интерактивно-графический режим,

обеспечивающий широкие возможности просмотра и корректировки на экране исходных данных, промежуточных и окончательных результатов.

Налаженный интерактивно-графический диалог с геофизиком в процессе интерпретации значительно повышает качество и производительность работы интерпретатора, способствует его творческому участию в процессе обработке.

Система обеспечивает быструю и качественную обработку больших объемов ГИС при меньшей по сравнению с другими комплексами трудоемкости, обеспечивает возможность многовариантной интерпретации и пере интерпретации с любого этапа обработки. Все это особенно актуально для районов Западной Сибири с их огромными объемами эксплуатационного и разведочного бурения.

Система легко стыкуется с любыми другими системами через международный LAS-формат.

Система легко запускается и осваивается интерпретаторами.

СБГУАП группа 4736 https://new.guap.ru/i03/contacts

Система постоянно совершенствуется, легко дополняется новыми задачами и возможностями.

Заключение можно представить в табличном и графическом виде.

Пористость определяется по данным АК, НКТ и ГГК с учетом определения глинистости по диаграммам ПС и ГК. Интерпретация проводится

сиспользованием графиков зависимости изменения глинистости и пористости

сглубиной, построенных по данным анализа керна для Федоровского месторождения. Определение параметра пористости РП проводится при помощи графиков зависимости изменения РП с увеличением КП, с учетом литологического типа пород. Для расчета УЭС водоносных пластов (ВП = РПВ) используются значения В, определенные по известной минерализации пластовых вод установленные в лабораторных условиях.

Коэффициент водонасыщения определяется по графику зависимости параметра насыщения РН от коэффициента водонасыщения КВ, с учетом типа коллекторов.

При интерпретации материалов ГИС определяются следующие основные параметры:

Эффективная мощность пласта;

Коэффициент пористости;

Коэффициент нефтенасыщения;

Определение эффективной мощности пласта.

Вданном случае под эффективной мощностью понимается мощность пласта выше ВНК за вычетом мощности прослоев неколлекторов (глинистых,

непроницаемых и др.), а также части мощности коллекторов, не удовлетворяющей требованиям кондиции по пористости, проницаемости и нефтенасыщенности. В водонефтяной зоне эффективная (нефтенасыщенная)

мощность определяется в интервале от кровли пласта до поверхности ВНК.

Определение коэффициента пористости (КП).

СБГУАП группа 4736 https://new.guap.ru/i03/contacts

Проводится по диаграммам нейтронного и акустического каротажа с учетом уже определенного коэффициента глинистости. Дальнейшая интерпретация основана на методике Ахиярова В.Х.

Глинистость коллекторов определяется по ПС и ГК с использованием графика зависимости изменения глинистости с глубиной.

Установлено, в пределах коллекторов, т.е. в пределах минимальной и максимальной глинистости, ПС и ГК ограничиваются значениями: 1,0≥ αПС

≥0,2; 0,8≥ JГЛ ≥0; где JГЛ – разностный параметр.







J



J

min

ΔJ





гк

гк

гл





















J

max

J

min













гк

гк













, (6.2)

Общая схема интерпретации одинакова для ПС и ГК и заключается в следующем. На диаграммах ПС и ГК проводится по две опорные линии,

соответствующие линии чистых песков (αПС =1,0; JГЛ = 0) и глин (αПС =

0,2; JГЛ = 0,8). Между этими линиями устанавливается линейная шкала глинистости совмещением крайних значений данных керна на глубине изучаемого пласта с опорными линиями. Опорные линии соответствуют чистым неглинистым песчаникам.

Точность определения КГЛ по двум методам можно считать хорошей,

если разница между значениями, полученными по ГК и ПС, не превышает среднеквадратичного значения глинистости данного литологического типа.

Далее по диаграммам нейтронного каротажа ведется расчет пористости.

Общая формула определения пористости по НК следующая:

КП = - ГЛ КГЛ , (6.3)
