аппаратуры было проведено на Федоровском месторождении Западной Сибири.
Измерение истинной температуры пород в их естественном залегании,
при установившемся тепловом режиме по всему разрезу скважины
(термометрия) предназначается для определения геотермического градиента и геотермической ступени. В горизонтальных скважинах термометрия относится к дополнительным методам. Измерения проводятся сверху вниз, и
запись повторяется при подъеме АЛМАЗ-2 снизу-вверх.
Диаграмма геотермического градиента регистрируется в масштабе 0,25°
С/см
Технические характеристики МГКР:
Диапазон измеряемых температур: |
0 до |
+90 °С |
|
|
|
Диапазон измеряемых сопротивлений: |
0.01 |
– 3 омм |
|
|
|
Время работы в автономном режиме |
8 часов |
|
|
|
|
максимальное давление |
120 |
Мпа |
|
|
|
максимальная температура |
90 ° |
|
|
|
|
габариты скважинного прибора |
|
|
|
|
|
диаметр |
0.108м |
|
|
|
|
Длина |
1.6 м. |
|
|
|
|
6.3 Выбор и обоснование методов ГИС применяемых в горизонтальных скважинах для оценки коллекторских свойств
Раньше в тресте “Сургутнефтегеофизика” наиболее распространенным методом определения пористости по данным ГИС в Западной Сибири является метод самопроизвольной поляризации пород. Длительное время он выступал в качестве базовой методики с использованием статической зависимости:
Кппс = 8,3 • α пс + 12,7
где
α пс = ΔUоп/ΔUп
СБГУАП группа 4736 https://new.guap.ru/i03/contacts
ΔUоп - разность потенциалов против опорного пласта; ΔUп - разность потенциалов против исследуемого пласта.
В случае проведения каротажа в скважине с солевым биополимерным раствором метод самопроизвольной поляризации не работает. И поэтом необходимо искать другие пути определения пористости пород.
Для определения пористости коллекторов пласта по двойному разностному параметру ΔJГК, используется уравнение регрессии:
Кп= 19,23-13, 95 • ΔJГК
Двойной разностный параметр рассчитывается по формуле:
где JГК - показания ГК в коллекторе;
J min - показания ГК в пласте чистого песчаника;
J max - показания ГК для пластов неразмытых чистых глин.
Зачастую в горизонтальном участке ствола скважины отсутствуют
опорные пласты или очень заглинизированны. Отсюда можно сделать вывод,
что данный метод не рекомендуется использовать для грубой оценки коэффициента пористости и выделения высокопористых коллекторов в разрезе скважин.
Методики определения пористости по данным нейтронного каротажа основаны на оценке общего водородосодержания пород (ω) с последующим
учетом влияния различных геолого-технологических факторов
(минерализации пластовых вод и промывочной жидкости, толщины глинистой корки, глинистости и др.). Для данного метода в тресте
СБГУАП группа 4736 https://new.guap.ru/i03/contacts
«Сургутнефтегеофизика» используется следующая статистическая зависимость:
Кп= 0,752- НКТ2/НКТ1-0,238+ 0,136 • αпс
где НКТ2, НКТ1 - интенсивность излучения тепловых нейтронов,
соответственно по малому и большому зондам, у.е.
Основным фактором, сдерживающим использование нейтронного каротажа для определения Кп в горизонтальных скважинах на солевом биполимерном растворе, является глинистость и отсутствие амплитуды ПС –
αпс.
При использовании методики определения пористости по данным акустического каротажа (АК) не учитывается параметр αпс.
Для расчета по данной методике используется следующее уравнение:
К |
|
|
Δt Δt |
ск |
К |
|
|
Δt |
гл |
Δt |
ск |
|
|||
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
п |
|
Δt |
|
Δt |
|
|
гл |
|
Δt |
|
Δt |
|
|
|
|
|
|
ж |
ск |
|
|
|
ж |
ск |
, |
|||||
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
где: tСК, tЖ, tГЛ – соответственно интервальные времена прохождения волн в скелете породы, порозаполняющей жидкости и глинистом материале.
Второй член уравнения определяется по среднестатистическим данным и соответствует:
К |
|
|
Δtгл Δtск |
К |
|
1,2К min |
H |
|
|||
|
|
|
|
|
|||||||
|
гл |
|
Δt |
ж |
Δt |
ск |
гл |
гл |
2300 |
, |
|
|
|
|
|
|
|
|
|
||||
СБГУАП группа 4736 https://new.guap.ru/i03/contacts
Тогда расчетная формула для следующий вид:
|
|
|
Δt Δt |
ск |
|
|
|
min |
H |
|
|||
К |
|
|
|
|
|
К |
|
1,2К |
|
|
|||
п |
|
|
Δt |
|
гл |
гл |
|
||||||
|
|
Δt |
|
|
|
|
2300 |
|
|||||
|
|
|
ж |
ск |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
определения пористости принимает
,
Для полимиктовых коллекторов с учетом результатов исследований при расчетах принимается: tСК = 170 мкс/м; tЖ = 645 мкс/м.
Это уравнение отражает общий характер зависимости между Кп без учета влияния αпс.
Оценка пористости пород по АК оказывается единственным способом при реализованном в данный момент аппаратурном комплексе.
6.4 Усовершенствованная методика обработки и интерпретации ГИС в горизонтальных скважинах.
В связи с внедрением новых видов аппаратуры проведения ГИС в горизонтальных скважинах возникла необходимость в новых методах обработки и интерпретации ГИС в горизонтальных скважинах. Для этого в ОАО НПП “ГЕРС” была разработана и внедрена в тресте
“Сургутнефтегеофизика” новая программа Geowise. Для интерпретации стандартных методов используется программа СИАЛ-ГИС и для акустического каротажа LogPWin.
6.4.1 Первичная обработка Цель и задачи первичной обработки является:
Считывание данных геофизического каротажа с приборов в виде
“время– данные ГИС”.
Оценка качества записи данных ГИС.
Привязка к данным “время-глубина” данных ГИС.
СБГУАП группа 4736 https://new.guap.ru/i03/contacts
Вывод конечных данных “глубина-данные ГИС” в файл для передачи в КИП для дальнейшей интерпретации.
Новая программа Geowise в отличие от предшественников является простой и информативной в обращении на скважине. Программа сделана для работы в любой оболочке Windows и не требует дополнительных программ для первичной обработки данных каротажа в отличии от предыдущих программ Log_hnew, RealDept.Привязка по глубине осуществляется по данным станции Разрез-2, которая предоставляет файл перемещения тальблока во времени. Из которого соответственно высчитывается изменение положения прибора по времени –глубине.
В расчете параметра “время-глубина” в отличии от предшествующих программ в обработку берется только два параметра ГТИ: вес и ход тальблока.

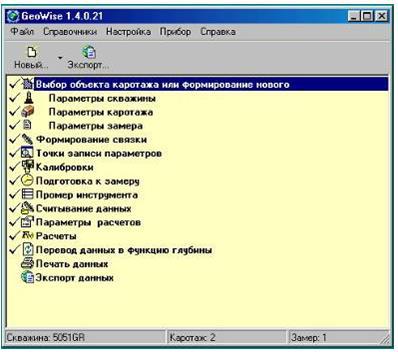

Геофизик работает в одном окне где все операции производятся последовательно:
При первичной обработке на скважине так же можно оценить качество записи параметров всех приборов:
