Материал: Физические основы электроники

Для перехода электрона из низшей энергетической зоны в высшую требуется затратить энергию, равную ширине запрещенной зоны. При ширине запрещенной зоны в несколько электрон-вольт внешнее электрическое поле практически не может перевести электрон из валентной зоны в зону проводимости, т. к. энергия, приобретаемая электроном, движущимся ускоренно на длине свободного пробега, недостаточна для преодоления запрещенной зоны. Длиной свободного пробега является расстояние, проходимое электроном между двумя соударениями с атомами кристаллической решетки.

Таким образом, способность твердого тела проводить ток под действием электрического поля зависит от структуры энергетических зон и степени их заполнения электронами.

Необходимым условием возникновения электрической проводимости в твердом теле является наличие в разрешенной зоне свободных или не полностью занятых энергетических уровней. Так, в металлах зона проводимости частично заполнена, и под действием температуры электроны могут переходить из полностью заполненных зон в зону проводимости. Однако их концентрация всегда мала по сравнению с концентрацией валентных электронов. Поэтому концентрация электронов в металлах практически не зависит от температуры и зависимость электропроводности металлов от температуры обусловлена только подвижностью электронов, которая уменьшается с увеличением температуры изза увеличения амплитуды колебания атомов в кристаллической решетке, что влечет за собой уменьшение длины свободного пробега электрона.

У диэлектриков и полупроводников в отличие от металлов нет частично заполненных зон. При температуре абсолютного нуля валентная зона полностью заполнена, а зона проводимости совершенно пуста, поэтому эти вещества проводить ток не могут. Однако если этому веществу сообщить достаточное количество энергии, то электроны, приобретая дополнительное количество энергии, могут преодолеть ширину запрещенной зоны и перейти в зону проводимости. В этом случае вещество приобретает некоторую электропроводность, которая возрастает с ростом температуры.

1.3. Собственная электропроводность полупроводников

Рассмотрим строение полупроводникового материала, получившего наиболее широкое распространение в современной электронике, – кремния (Si ). В кристалле этого полупроводника атомы располагаются в узлах кристаллической решетки, а электроны наружной электронной оболочки образуют устойчивые ковалентные связи, когда каждая пара валентных электронов принадлежит одновременно двум соседним ато-

11

мам и образует связывающую эти атомы силу. Поскольку у элементов IV группы на наружной электронной оболочке располагаются по четыре валентных электрона, то в идеальном кристалле полупроводника все ковалентные связи заполнены и все электроны прочно связаны со своими атомами (рис. 1.5).

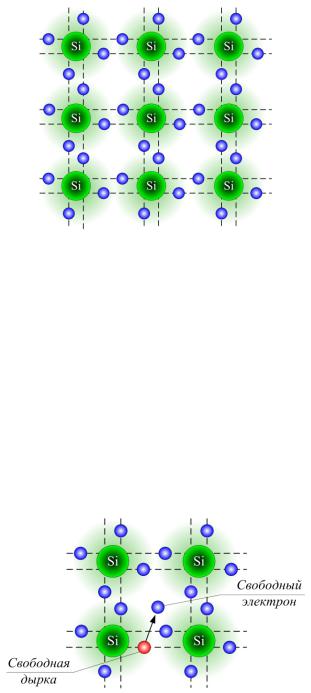

Рис. 1.5. Структура связей атома кремния в кристаллической решетке

При температуре абсолютного нуля (T 0 K) все энергетические состояния внутренних зон и валентная зона заняты электронами полностью, а зона проводимости совершенно пуста. Поэтому в этих условиях кристалл полупроводника является практически диэлектриком.

При температуре T 0 К (в результате увеличения амплитуды теп-

ловых колебаний атомов в узлах кристаллической решетки) дополнительной энергии, поглощенной каким-либо электроном, может оказаться достаточно для разрыва ковалентной связи и перехода в зону проводимости, где электрон становится свободным носителем электрического заряда (рис. 1.6).

Рис. 1.6. Генерация пары свободных носителей заряда «электрон–дырка»

12

Электроны хаотически движутся внутри кристаллической решетки

ипредставляют собой так называемый электронный газ. Электроны при своем движении сталкиваются с колеблющимися в узлах кристаллической решетки атомами, а в промежутках между столкновениями они движутся прямолинейно и равномерно.

Одновременно с этим у того атома полупроводника, от которого отделился электрон, возникает незаполненный энергетический уровень в валентной зоне, называемый дыркой.

Дырка представляет собой единичный положительный электрический заряд и может перемещаться по всему объему полупроводника под действием электрических полей по законам диффузии в результате разности концентраций носителей заряда в различных зонах полупроводника, а также участвовать в тепловом движении.

Таким образом, в идеальном кристалле полупроводника при нагревании могут образовываться пары носителей электрических зарядов «электрон–дырка», которые обусловливают появление собственной электрической проводимости полупроводника.

Процесс образования пары «электрон–дырка» называют генерацией свободных носителей заряда.

После своего образования пара «электрон–дырка» существует в течение некоторого времени, называемого временем жизни носителей электрического заряда.

Втечение этого промежутка времени носители участвуют в тепловом движении, взаимодействуют с электрическими и магнитными полями как единичные электрические заряды, перемещаются под действием градиента концентрации, а затем рекомбинируют, т. е. электрон восстанавливает ковалентную связь. При рекомбинации электрона и дырки происходит высвобождение энергии. В зависимости от того, как расходуется эта энергия, рекомбинацию можно разделить на два вида:

излучательную и безызлучательную.

Излучательной является рекомбинация, при которой энергия, освобождающаяся при переходе электрона на более низкий энергетический уровень, излучается в виде кванта света – фотона.

При безызлучательной рекомбинации избыточная энергия передается кристаллической решетке полупроводника, т. е. избыточная энергия идет на образование фононов – квантов тепловой энергии.

Следует отметить, что генерация пар носителей «электрон–дырка»

ипоявление собственной электропроводности полупроводника может происходить не только под действием тепловой энергии, но и при любом другом способе энергетического воздействия на полупроводник: квантами лучистой энергии, ионизирующим излучением и т. д.

13

Вид этих функций представлен на рис. 1.7. При температуре T 0 К функция распределения Ферми имеет ступенчатый характер.

Это означает, что при T 0 К все энергетические уровни, находящиеся

выше уровня Ферми, свободны.

При T 0 К увеличивается вероятность заполнения электроном

энергетического уровня, расположенного выше уровня Ферми. Поэтому ступенчатый характер функции распределения сменяется на более плавный в сравнительно узкой области энергий, близких к WF .

1.5. Примесная электропроводность полупроводников

Электропроводность полупроводника может обусловливаться не только генерацией пар носителей «электрон–дырка» вследствие какоголибо энергетического воздействия, но и введением в структуру полупроводника определенных примесей.

Примеси могут быть донорного и акцепторного типа. Такую же роль, как примеси, могут играть различные дефекты кристаллической решетки: пустые узлы, дислокации или сдвиги, возникающие при пластической деформации кристалла, и т. д.

1.5.1. Донорные примеси

Донор – это примесный атом (или дефект) кристаллической решетки, создающий в запрещенной зоне энергетический уровень, занятый в невозбужденном состоянии электроном и способный в возбужденном состоянии отдать электрон в зону проводимости.

Рассмотрим монокристалл полупроводника, например кремния, в кристаллическую решетку которого введено некоторое количество атомов примеси (рис. 1.8), например сурьмы (Sb ), находящейся в V группе Периодической системы элементов Д.И. Менделеева.

Атом примеси располагается в узле кристаллической решетки, а его валентные электроны устанавливают прочные ковалентные связи с соседними атомами полупроводника. Но поскольку у атома сурьмы на наружной электронной оболочке находятся пять валентных электронов, то четыре из них устанавливают ковалентные связи с четырьмя соседними атомами кремния, подобно существующим связям в основных атомах кристаллической решетки, а пятый валентный электрон такой связи установить не может, т. к. в атомах кремния все свободные связи (уровни) уже заполнены. Поэтому связь с ядром этого (пятого) электрона атома примеси слабее по сравнению с другими электронами. Под действием теплового колебания атомов кристаллической решетки связь
