ми электронов. Внутри трубки расположены электроды, имеющие выводы, в основном, на жёсткие металлические штырьки цоколя. Катод изготовляют оксидным, с косвенным накалом, в виде цилиндра с подогревателем. Вывод катода иногда совмещен с одним из выводов подогревателя. Оксидный слой нанесен на донышко катода. Вокруг катода располагается управляющий электрод, называемый модулятором, цилиндрической формы с отверстием в донышке. Этот электрод служит для управления плотностью электронного потока и для предварительной его фокусировки. На модулятор подается отрицательное напряжение в несколько десятков вольт. Чем это напряжение больше, тем больше электронов возвращается на катод. При определённом отрицательном напряжении модулятора трубка запирается. Другие электроды, также цилиндрической формы, являются анодами. В ЭЛТ их минимум два. На втором аноде напряжение бывает от 500 В до нескольких киловольт (порядка 20 кВ), а на первом аноде напряжение в несколько раз меньше. Внутри анодов имеются перегородки с отверстиями (диафрагмы). Под действием ускоряющего поля анодов электроны приобретают значительную скорость. Окончательная фокусировка электронного потока осуществляется с помощью неоднородного электрического поля в пространстве между анодами, а также благодаря диафрагмам. Более сложные фокусирующие системы содержат большее число цилиндров. Система, состоящая из катода, модулятора и анодов, называется электронным прожектором (электронной пушкой) и служит для создания электронного луча, т. е. тонкого потока электронов, летящих с большой скоростью от второго анода к люминесцентному экрану. На пути электронного луча поставлены под прямым углом друг к другу две пары отклоняющих пластин Пх и Пу. Напряжение, подведённое к ним, создает электрическое поле, отклоняющее электронный луч в сторону положительно заряженной пластины. Поле пластин является для электронов поперечным. В таком поле электроны движутся по параболическим траекториям, а выйдя из него, далее движутся по инерции прямолинейно, т. е. электронный луч получает угловое отклонение. Чем больше напряжение на пластинах, тем сильнее отклоняется луч и тем больше смещается на люминесцентном экране светящееся, так называемое электронное пятно, возникающее от ударов электронов. Пластины Пу, отклоняющие луч по вертикали, называются пластинами вертикального отклонения, а пластины Пх – пластинами горизонтального отклонения. Одна пластина каждой пары иногда соединяется с общим проводом. Такое включение пластин называется несимметричным. Для того чтобы между вторым анодом и корпусом не создавалось электрическое поле, влияющее на полёт электронов, второй анод обычно также бывает соединён с корпусом. Тогда при отсутствии напряжения на отклоняющих пластинах между ними и вторым анодом не будет никакого поля, действующего на электронный луч.

Поскольку второй анод соединен с корпусом, то катод, имеющий высокий отрицательный потенциал, равный напряжению второго анода, должен быть хорошо изолирован от корпуса. Так как на электронный луч могут влиять посторонние электрические и магнитные поля, то трубку часто помещают в экранирующий чехол из мягкой стали. Свечение люминесцентного экрана объясняется возбуждением атомов вещества экрана. Электроны, ударяя в экран, передают свою энергию атомам экрана, в которых один из электронов переходит на более удаленную от ядра орбиту. При возвращении электрона обратно, на свою орбиту, выделяется квант световой энергии, называемый фотоном, и наблюдается свечение. Это явление называется катодолюминесценцией, а вещества, светящиеся под ударами электронов, называются катодолюминофорами или просто люминофорами. Электроны, попадающие на экран, могут зарядить его отрицательно и создать тормозящее поле, уменьшающее их скорость. От этого уменьшится яркость свечения экрана и может вообще прекратиться попадание электронов на экран. Поэтому необходимо снимать отрицательный заряд с экрана. Для этого на внутреннюю поверхность баллона наносится проводящий слой. Он обычно бывает графитовым и называется аквадагом. Аквадаг соединяется со вторым анодом. Вторичные электроны, выбиваемые из экрана ударами первичных электронов, летят к проводящему слою. После ухода вторичных электронов потенциал экрана обычно близок к потенциалу проводящего слоя. В некоторых трубках имеется вывод от проводящего слоя, который можно использовать в качестве дополнительного анода с более высоким напряжением. При этом электроны дополнительно

Е. А. Москатов. Стр. 106

ускоряются после отклонения в системе отклоняющих пластин, что называется послеускорением. Проводящий слой также исключает образование на стенках баллона отрицательных зарядов от попадающих туда электронов. Эти заряды могут создавать дополнительные поля, нарушающие нормальную работу трубки. Если в трубке проводящего слоя нет, то вторичные электроны уходят с экрана на отклоняющие пластины и второй анод. Питание электронного прожектора осуществляется через делитель напряжения.

Чтобы регулирование яркости меньше влияло на фокусировку, первый анод делают без диафрагм. На него электроны не попадают, т. е. ток первого анода равен нулю. Современные электронные прожекторы дают на экране светящееся пятно с диаметром менее 0,002 от диаметра экрана.

Отклонение электронного луча электростатическим методом с образованием светящегося пятна на экране пропорционально напряжению на отклоняющих пластинах. Коэффициент пропорциональности в этой зависимости называется чувствительностью трубки. Если обозначить отклонение пятна по вертикали через у, а напряжение на пластинах y через Uy, то

у = Sy ∙ Uy,

где Sy – чувствительность трубки для пластин y.

Подобно этому отклонение светящейся точки по горизонтали х = Sх ∙ Uх

Таким образом, чувствительность электростатической трубки – это отношение отклонения светящейся точки на экране к соответствующему отклоняющему напряжению:

Sх = x / Uх и Sy = y / Uy

Чувствительность ЭЛТ - это отклонение светящейся точки при изменении на 1 В отклоняющего напряжения. Выражают чувствительность в миллиметрах на вольт. Иногда под чувствительностью понимают величину, обратную Sх или Sy, и выражают её в вольтах на миллиметр.

Предыдущие формулы не означают, что чувствительность обратно пропорциональна отклоняющему напряжению. Если увеличить в несколько раз Uy, то во столько же раз возрастет у, а значение Sy останется без изменения. Следовательно, Sy не зависит от Uy. Чувствительность бывает в пределах 0,1 – 1,0 мм/В. Она зависит от режима работы и геометрических размеров трубки.

2) ЭЛТ с электромагнитным управлением ЭЛТ с электростатическим управлением применяются в виде индикаторных (экраны радиолокаторов и гидролокаторов, дисплеи, устройства обработки воздушной и надводной информации).

Электромагнитные трубки имеют электронную пушку, такую же, как и электростатические. Разница состоит в том, что напряжение на первом аноде не изменяется, и аноды предназначены только для ускорения электронного потока.

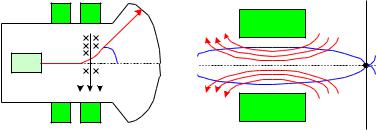

Фокусировка электронного луча осуществляется при помощи фокусирующей катушки – Ф.К.. Фокусирующая катушка имеет рядовую намотку и одевается прямо на колбу трубки. Фокусирующая катушка создаёт магнитное поле, магнитные силовые линии которого располагаются так, как изображено на рисунке 279. Если электроны движутся по оси, то угол между вектором

Е. А. Москатов. Стр. 107

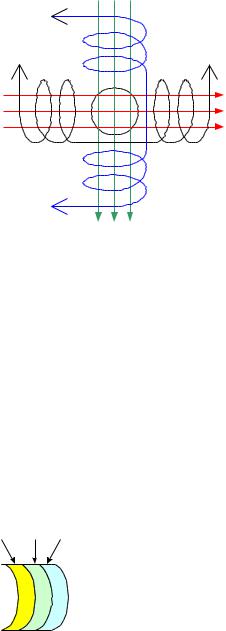

скорости и магнитными силовыми линиями будет равен 0 (α = 0°), следовательно, сила Лоренца равна нулю. Если электрон влетает в магнитное под углом, то за счёт силы Лоренца траектория электрона будет отклоняться к центру катушки. В результате все траектории электронов будут пересекаться в одной точке. Изменяя ток через фокусирующую катушку, можно изменять местоположение этой точки. Добиваются того, чтобы эта точка находилась в плоскости экрана. Это и есть фокусировка. Отклонение луча осуществляется при помощи магнитных полей, формируемых двумя парами отклоняющих катушек. Одна пара – катушки вертикального отклонения, и другая – катушки горизонтального отклонения. Катушки имеют сложную форму и располагаются таким образом, что их магнитные силовые линии на осевой линии будут взаимно перпендикулярны.

Когда электрон пролетает между катушками и попадает под воздействие их магнитных полей, так как угол между траекторией электрона и магнитных силовых линий составляет 90° (sin α = 1), то сила Лоренца, воздействующая на электрон, будет максимальной. Под действием этой силы Лоренца электроны будут двигаться по дуге окружности, за счёт чего угол отклонения и, следовательно, чувствительность электромагнитных ЭЛТ будет значительно выше, чем у электростатических. Всё остальное – люминофор, экран, аквадаг – всё как у электростатических.

3) Кинескопы. Кинескопы относятся к комбинированным ЭЛТ, то есть они имеют электростатическую фокусировку и электромагнитное отклонение луча для увеличения чувствительности. Основным отличием кинескопов от ЭЛТ является следующее: электронная пушка кинескопов имеет дополнительный электрод, который называется ускоряющим электродом. Он располагается между модулятором и первым анодом, на него подаётся положительное напряжение в несколько сотен вольт относительно катода, и он служит для дополнительного ускорения электронного потока. Вторым отличием является то, что экран кинескопа, в отличие от ЭЛТ, трёхслойный (смотрите рисунок 281).

3 2 1

Рис. 281

1 слой – наружный слой – стекло. К стеклу экрана кинескопа предъявляются повышенные требования по параллельности стенок и по отсутствию посторонних включений.

2 слой – это люминофор.

3 слой – это тонкая алюминиевая плёнка. Эта плёнка выполняет две функции:

Увеличивает яркость свечения экрана, действуя как зеркало.

Е. А. Москатов. Стр. 108

Основная функция состоит в защите люминофора от тяжёлых ионов, которые вылетают из катода вместе с электронами.

4)Цветные кинескопы. Принцип действия основан на том, что любой цвет и оттенок

можно получить смешиванием трёх цветов – красного, синего и зелёного. Поэтому цветные кинескопы имеют три электронных пушки и одну общую отклоняющую систему. Экран цветного кинескопа состоит из отдельных участков, каждый из которых содержит три ячейки люминофора, которые светятся красным, синим и зелёным цветами. Причём размеры этих ячеек настолько малы и они расположены настолько близко друг к другу, что их свечение воспринимается глазом как суммарное. Это общий принцип построения цветных кинескопов.

В кинескопах (вообще) отклоняющие катушки получили название строчной и кадровой. При прохождении через строчную катушку пилообразного импульса тока луч (или лучи в цветном кинескопе) прочерчивают на экране горизонтальную линию, которая называется строкой. Затем, под действием импульса тока через кадровую катушку, луч смещается на величину, приблизительно равную ширине одной строки и под действием тока строчной катушки прочерчивает следующую строку, и так далее. В результате этого происходит полная засветка экрана кинескопа, которая называется растр. Общее количество строк равно 625.

Полезный сигнал, обработанный схемой телевизора, поступает на катод или модулятор кинескопа, модулируя луч по яркости, за счёт чего и формируется изображение на экране.

Индикаторы

1)Буквенно-цифровые индикаторы.

2)Матричные индикаторы.

3)Вакуумные электролюминесцентные индикаторы.

4)Жидкокристаллические индикаторы.

1) Буквенно-цифровые индикаторы. Буквенно-цифровые индикаторы предназначены для отображения информации в виде цифр, букв и различных символов.

Различают следующие виды буквенно-цифровых индикаторов:

Накальные;

Газоразрядные;

Светодиодные;

Вакуумные электролюминесцентные;

Жидкокристаллические.

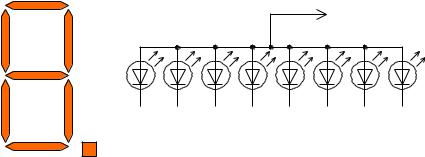

Накальные и газоразрядные индикаторы в настоящее время практически не применяются. Светодиодные индикаторы бывают двух видов: семисегментные и матричные. Семисегментные светодиодные индикаторы предназначены для отображения информации в виде цифр и включают в свой состав восемь светодиодов, семь из которых имеют форму сегментов, а один, восьмой, - точка.

Е. А. Москатов. Стр. 109

Семисегментные индикаторы выпускаются двух видов – с объединённым анодом или с объединённым катодом.

Рис. 284

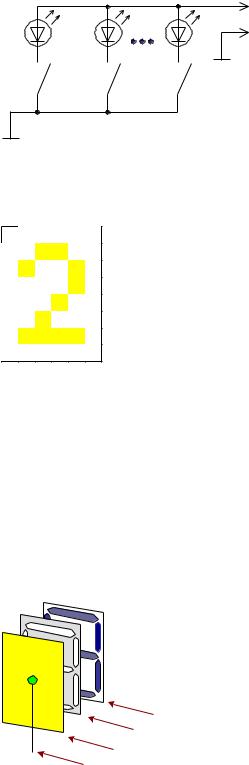

2) Матричные индикаторы. Светодиодные матричные индикаторы имеют в своём составе большое количество светодиодов.

Рис. 285

Путём подключения тех или иных светодиодов в матрицу можно сформировать любую цифру, букву, знак или символ.

Достоинства светодиодных индикаторов:

Малое питающее напряжение;

Сравнительно малый потребляемый ток;

Чёткая конфигурация цифр.

Недостаток – недостаточная яркость свечения.

3) Вакуумные электролюминесцентные индикаторы. Принцип действия основан на том, что аноды в виде металлизированных сегментов, покрытые люминофором, будут светиться при попадании на них электронного потока.

4 3

2 1

Рис. 286

Всостав такого индикатора (смотрите рисунок 286) входят:

1.катод для создания термоэлектронной эмиссии;

2.ускоряющая сетка;

3.маска;

4.аноды.
