Материал: Електричне обладнання офісу
Маємо кабінет (офіс) з білим потолком, сірими стінами і сірою підлогою. Вихідні дані: а=10,5 м, b=4 м, h=3 м. Використовуємо світильник Байкал LED 600 Тендер, світло-діодна лампа 32 Вт, в одному світильнику 2 лампи, Ф=3050 Лм. Норма освітленості Е=400 Лк на рівні 0,8 м від підлоги. Коефіцієнт запаса КЗ=1,4. Коефіцієнт відбиття потолка - 0,7, стін - 0,3, підлоги - 0,3. Коефіцієнт використання - 44.
Кількість світильників (при використанні світло-діодних ламп) для даного приміщення - 10 шт.
Кабінет секретаря:
Кількість світильників (при використанні світло-діодних ламп) для даного приміщення - 4 шт.
Кімната відпочинку:
Маємо приміщення з білим потолком, сірими стінами і сірою підлогою. Вихідні дані: а=4,5 м, b=4 м, h=3 м. Використовуємо світильник Байкал LED 600 Тендер, світло-діодна лампа 32 Вт, в одному світильнику 2 лампи, Ф=3050 Лм. Норма освітленості Е=150 Лк на рівні 0,8 м від підлоги. Коефіцієнт запаса КЗ=1,4. Коефіцієнт відбиття потолка - 0,7, стін - 0,3, підлоги - 0,3. Коефіцієнт використання - 38.
Кількість світильників (при використанні світло-діодних ламп) для даного приміщення - 2 шт.
Душ:
Маємо приміщення з білим потолком, сірими стінами і сірою підлогою. Вихідні дані: а=4,5 м, b=2,5 м, h=3 м. Використовуємо світильник Байкал LED 600 Тендер, світло-діодна лампа 32 Вт, в одному світильнику 2 лампи, Ф=3050 Лм. Норма освітленості Е=75 Лк на рівні 0,8 м від підлоги. Коефіцієнт запаса КЗ=1,5. Коефіцієнт відбиття потолка - 0,7, стін - 0,3, підлоги - 0,3. Коефіцієнт використання - 32.
Кількість світильників (при використанні світло-діодних ламп) для даного приміщення - 1 шт.
WC:
Маємо приміщення з білим потолком, сірими стінами і сірою підлогою. Вихідні дані: а=4,5 м, b=2,5 м, h=3 м. Використовуємо світильник Байкал LED 600 Тендер, світло-діодна лампа 32 Вт, в одному світильнику 2 лампи, Ф=3050 Лм. Норма освітленості Е=75 Лк на рівні 0,8 м від підлоги. Коефіцієнт запаса КЗ=1,5. Коефіцієнт відбиття потолка - 0,7, стін - 0,3, підлоги - 0,3. Коефіцієнт використання - 32.
Кількість світильників (при використанні світло-діодних ламп) для даного приміщення - 1 шт.
Коридор:
Маємо приміщення з білим потолком, сірими стінами і сірою підлогою. Вихідні дані: а=1,5 м, b=20 м, h=3 м. Використовуємо світильник Байкал LED 600 Тендер, світло-діодна лампа 32 Вт, в одному світильнику 2 лампи, Ф=3050 Лм. Норма освітленості Е=75 Лк на рівні 0,8 м від підлоги. Коефіцієнт запаса КЗ=1,4. Коефіцієнт відбиття потолка - 0,7, стін - 0,3, підлоги - 0,3. Коефіцієнт використання - 25.
Кількість світильників (при використанні світло-діодних ламп) для даного приміщення - 2 шт.
Автостоянка:
Маємо автостоянку. Вихідні дані: а=11 м, b=7,5 м. Використовуємо вуличний світильник L-Street 24, світло-діодна лампа 28 Вт, в одному світильнику 1 лампа, Ф=2400 Лм. Норма освітленості Е=50 Лк. Коефіцієнт запаса КЗ=1,5. Коефіцієнт використання - 52.
Кількість світильників (при використанні світло-діодних ламп) - 6 шт.
Під’їзд до офісу:
Маємо подвір’я. Вихідні дані: а=8 м, b=4 м. Використовуємо вуличний світильник L-Street 24, світло-діодна лампа 28 Вт, в одному світильнику 1 лампа, Ф=2400 Лм. Норма освітленості Е=50 Лк. Коефіцієнт запаса КЗ=1,5. Коефіцієнт використання - 52.
Кількість світильників (при використанні світло-діодних ламп) - 2 шт.
6. Розрахунок вартості середньомісячного споживання електроенергіїї для трьох типів ламп
В офісі знаходиться 9 комп’ютерів. Один комп’ютер споживає
,45 кВат/год електроенергії. Отже за день (при тому, що кожен комп’ютер працює 8 годин в робочий день) маємо 0,45*9*8=32,4 кВат. За місяць (при 23 робочих днях) маємо: 32,4*23=745,2 кВат - споживають електроенергії комп’ютери офісу за місяць.
В офісі 5 принтерів. Один принтер споживає 0,35кВат/год енергії. Працюють принтери всі разом 2 год в день. Отже, за місяць принтери споживають: 0,35*2*23=16,1 кВат електроенергії.
В офісі 6 кондиціонерів. Будемо враховувати, що пора року літо, тому вони працюватимуть 23 дні в місяць по 8 годин в день. Один кондиціонер споживає 0,65 кВат/год. За день 6 кондиціонерів споживають: 0,65*8*6=31,2 кВат енергії. За місяць: 31,2*23=717,6 кВат енергії.
В офісі 2 телевізори. Працюють в день вони по 1 годині. Один телевізор споживає 0,08кВат/год. За місяць 2 телевізори споживають: 0,08*2*2*23=7,36кВат електроенергії.
В офісі один холодильник він працює кожен день незалежно, чи то робочий, чи вихідний, з урахуванням зупинок він працює 2 год в день. Споживає електроенергії 1 кВат/год. Отже за місяць він споживає: 1*2*31=62 кВат електроенергії.
В офісі 2 електрочайники. Він споживає 2 кВат/год електроенергії. Працюють вони разом в день 30 хв. Отже, за місяць електрочайники споживають: 0,5*2*23=23 кВат електроенергії.
В офісі є одна мікрохвильова піч. Вона споживає 1 кВат/год. Працює в день вона 40 хв. Отже, за місяць мікрохвильова піч споживає: 1* (4/6) *23=15 кВат.
В офісі є одна кавоварка. Вона споживає 0,36 кВат/год. Працює вона в день 20 хв. Отже, за місяць вона споживає: 0,36* (1/3) *23=2,76кВат енергії.
В офісі є 2 бойлери. Він споживає: 1,5кВат/год енергії. В день вони разом працюють 2 години. Отже, за місяць бойлери споживають: 1,5*2*23= 69 кВат електроенергії.
Отже, без врахування освітлення офіс споживає за місяць: 1628,02 кВат електроенергії. Звичайно це з урахування постійної роботи кондиціонерів.
Розрахуємо споживання електроенергії при освітленні офісу лампами накалювання:
Кабінет директора - використовує освітлення 12 світильників по 120 Ват кожен. Кабінет освітлюється 6 годин в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 12*0,12*6*23=198,72 кВат електроенергії.
Кабінет бухгалтера - використовує освітлення 8 світильників по 120 Ват кожен. Кабінет освітлюється 7 годин в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 8*0,12*7*23=154,56 кВат електроенергії.
Кабінет персоналу офісу - використовує освітлення 20 світильників по 120 Ват кожен. Кабінет освітлюється 7 годин в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 20*0,12*7*23=386,4 кВат електроенергії.
Кабінет секретаря - використовує освітлення 7 світильників по 120 Ват кожен. Кабінет освітлюється 6 годин в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 7*0,12*6*23=115,92 кВат електроенергії.
Кімната відпочинку - використовує освітлення 4 світильників по 120 Ват кожен. Кімната освітлюється 1 годину в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 4*0,12*1*23=11,04 кВат електроенергії.
Душ - використовує освітлення 1 світильник на 120 Ват. Душ освітлюється 1 годину в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 1*0,12*1*23=2,76 кВат електроенергії.
WC - використовує освітлення 1 світильник на 120 Ват. WC освітлюється 1 годину в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 1*0,12*1*23=2,76 кВат електроенергії.
Коридор - використовує освітлення 5 світильників по 120 Ват кожен. Коридор освітлюється вночі 8 годин в день, 31 день в місяць. Отже за місяць кабінет споживає на освітлення: 5*0,12*8*31=148,08 кВат електроенергії.
Автостоянка - використовує освітлення 22 світильників по 60 Ват кожен. Автостоянка освітлюється 4 години в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 22*0,06*4*23=121,44 кВат електроенергії.
Під’їзд до офісу - використовує освітлення 8 світильників по 60 Ват кожен. Під’їзд освітлюється 8 годин в день, 31 день в місяць. Отже за місяць кабінет споживає на освітлення: 8*0,06*8*31=119,04 кВат електроенергії.
Отже, за місяць при використанні для освітлення офісу ламп накалювання споживається електроенергія: 1260,72кВат електроенергії.
Разом з використанням офісної техніки виходить
місячне споживання 2888,74 кВат електроенергії.

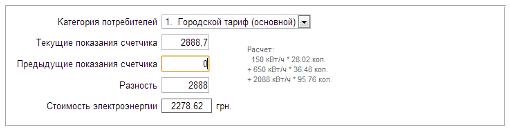

Вартість електроенергії складає: 2278,62 грн.
Розрахуємо споживання електроенергії при освітленні офісу газорозрядними лампами:
Кабінет директора - використовує освітлення 4 світильників по 250 Ват кожен. Кабінет освітлюється 6 годин в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 4*0,25*6*23=138 кВат електроенергії.
Кабінет бухгалтера - використовує освітлення 3 світильників по 250 Ват кожен. Кабінет освітлюється 7 годин в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 3*0,25*7*23=120,75 кВат електроенергії.
Кабінет персоналу офісу - використовує освітлення 8 світильників по 250 Ват кожен. Кабінет освітлюється 7 годин в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 8*0,25*7*23=322 кВат електроенергії.
Кабінет секретаря - використовує освітлення 2 світильників по 250 Ват кожен. Кабінет освітлюється 6 годин в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 2*0,25*6*23=69 кВат електроенергії.
Кімната відпочинку - використовує освітлення 1 світильник на 250 Ват. Кімната освітлюється 1 годину в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 1*0,25*1*23=5,75 кВат електроенергії.
Душ - використовує освітлення 1 світильник на 250 Ват. Душ освітлюється 1 годину в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 1*0,25*1*23=5,75 кВат електроенергії.
WC - використовує освітлення 1 світильник на 250 Ват. WC освітлюється 1 годину в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 1*0,25*1*23=5,75 кВат електроенергії.
Коридор - використовує освітлення 1 світильник на 250 Ват. Коридор освітлюється вночі 8 годин в день, 31 день в місяць. Отже за місяць кабінет споживає на освітлення: 1*0,25*8*31=62 кВат електроенергії.
Автостоянка - використовує освітлення 1 світильник на 250 Ват. Автостоянка освітлюється 4 години в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 1*0,25*4*23=23 кВат електроенергії.
Під’їзд до офісу - використовує освітлення 1 світильник на 250 Ват кожен. Під’їзд освітлюється 8 годин в день, 31 день в місяць. Отже за місяць кабінет споживає на освітлення: 1*0,25*8*31=62 кВат електроенергії.
Отже, за місяць при використанні для освітлення офісу газорозрядних ламп споживається електроенергія: 814кВат електроенергії.
Разом з використанням офісної техніки виходить
місячне споживання 2442,02 кВат електроенергії.

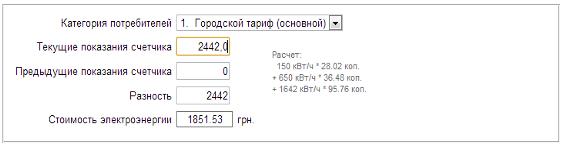

Вартість електроенергії складає: 1851,53 грн.
Розрахуємо споживання електроенергії при освітленні офісу світло-діодними лампами:
Кабінет директора - використовує освітлення 6 світильників по 64 Ват кожен. Кабінет освітлюється 6 годин в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 6*0,064*6*23=53 кВат електроенергії.
Кабінет бухгалтера - використовує освітлення 4 світильників по 64 Ват кожен. Кабінет освітлюється 7 годин в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 4*0,064*7*23=41,2 кВат електроенергії.
Кабінет персоналу офісу - використовує освітлення 10 світильників по 64 Ват кожен. Кабінет освітлюється 7 годин в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 10*0,064*7*23=103 кВат електроенергії.
Кабінет секретаря - використовує освітлення 4 світильників по 64 Ват кожен. Кабінет освітлюється 6 годин в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 4*0,064*6*23=35,3 кВат електроенергії.
Кімната відпочинку - використовує освітлення 2 світильника по 64 Ват кожен. Кімната освітлюється 1 годину в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 2*0,064*1*23=2,9 кВат електроенергії.
Душ - використовує освітлення 1 світильник на 64 Ват. Душ освітлюється 1 годину в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 1*0,064*1*23=1,5 кВат електроенергії.
WC - використовує освітлення 1 світильник на 64 Ват. WC освітлюється 1 годину в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 1*0,064*1*23=1,5 кВат електроенергії.
Коридор - використовує освітлення 2 світильника по 64 Ват кожен. Коридор освітлюється вночі 8 годин в день, 31 день в місяць. Отже за місяць кабінет споживає на освітлення: 2*0,064*8*31=31,7 кВат електроенергії.
Автостоянка - використовує освітлення 6 світильників по 28 Ват кожен. Автостоянка освітлюється 4 години в день, 23 дня в місяць. Отже за місяць кабінет споживає на освітлення: 6*0,028*4*23=15,5 кВат електроенергії.
Отже, за місяць при використанні для освітлення офісу газорозрядних ламп споживається електроенергія: 299,5кВат електроенергії.
Разом з використанням офісної техніки виходить
місячне споживання 1927,52 кВат електроенергії.

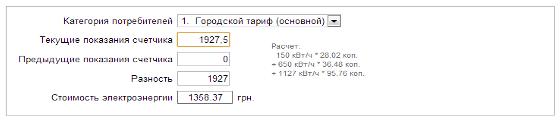

Вартість електроенергії складає: 1358,37 грн.
Отже, найдешевший вид освітлення - це світильники
з використанням світло-діодних ламп.
Висновок
Дана розрахунково-графічна робота передбачала розрахунок електроживлення офісу площею 200м2.
В даній роботі було підраховано необхідне електричне обладнання для офісу, розраховано систему близкавкозахисту, розраховано заземлення офісу, підраховано необхідну кількість світильників для всіх приміщень офісу з використанням ламп накалювання, газорозрядних ламп та світло-діодних ламп. І на останньому етапі був проведений розрахунок середньомісячного споживання електроенергії для трьох типів ламп.
Особлива увага приділялася розрахункові споживаної електроенергії, адже за електроенергію доводиться платити не малі гроші. Також, хотілося б розібратися, що пропонують світло-діодні лампи, які постійно рекламують, чи справді вони такі вигідні, адже коштують вони набагато дорожче від звичайних ламп накалювання? Що ж спробую довести те, що використання світло-діодних ламп вигідніше, ніж "старі" лампи накалювання. Перше на що хотілося б звернути увагу це те, що вони використовують майже в 4 рази менше електроенергії, ніж лампи накалювання (це видно з проведених в попередньому розділі розрахунках, наприклад для кабінету директора при однаковому освітленні лампи накалювання споживають 198,72 кВат, а світло-діодні - 53 кВат електроенергії). Друге на що хотілося б звернути увагу це те, що купуючи світло-діодну лампу видається гарантія 12 місяців, а на лампу накалювання немає ніякої гарантії. Третє - це ціна. Вартість лампи накалювання (в десять разів менше) сягає 3-4 грн, а вартість світло-діодної лампи 40-50 грн. Дані цифри лякають. Що ж доведу, як насправді це є, на прикладі розрахунків проведених в попередньому розділі. Споживана електроенергія з використанням ламп накалювання - 1260,72кВат=719 грн, а світло-діодних ламп - 299,5кВат=96,39 грн. В грошах економія в місяць при використанні світло-діодних ламп становить - 622,61 грн. Повернуся до проведених розрахунків і підрахую вартість встановлення освітлення в офіс з використанням ламп накалювання (всього 146 лампочок, вартість однієї 3 грн) становитиме 438 грн, а вартість встановлення світло-діодних (68 лампочок, вартість однієї 40 грн) становитиме 2720 грн. Враховую, що лампи накалювання не буду використовувати (тому вже економимо 438 грн), тобто різниця в ціні між даними видами ламп буде 2720-438=2282 грн.
Обраховую, за який термін себе окуплять світло-діодні лампи, це зроблю так розраховану різницю розділю на розраховану місячну економію, тобто 2282/622,61=3,7 міс., отже, через 4 місяців вартість світло-діодних ламп окупиться. Крім того, як я вже згадував про гарантію (12 міс), то світло-діодні цей і навіть більший термін витримають, тобто будуть приносити економію, а лампи накалювання такий термін не витримають, їх термін служби становить 3-5 місяці. Це означає, що доведеться доплатити за ці 4 місяців, ще як мінімум одну вартість всіх ламп накалювання (ну це, звичайно не обов’язково буде так, адже в кожних приміщеннях по-різному використовується освітлення, але врахую, що за 5 місяців кожна лампа накалювання заміниться на нову), а це 438 грн, в той час як світло-діодні прослужать, як мінімум рік.
