1. Исследование и диагностирование генераторов переменного тока

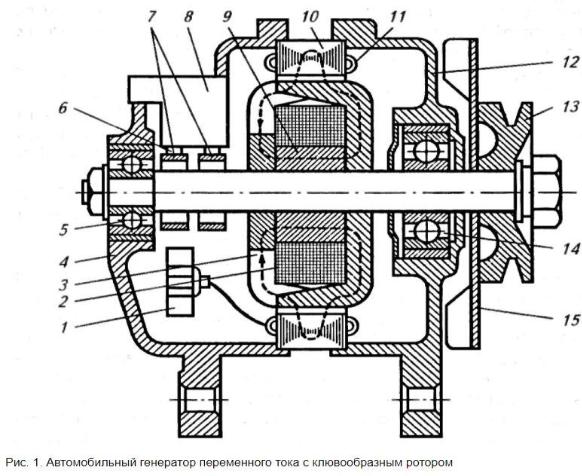

Вкрышке 4 со стороны контактных колец установлены пластмассовый щеткодержатель 8 с двумя прямоугольными меднографитовыми щетками 6 и выпрямительный блок 1. При помощи крыльчатки 15 создается притяжная вентиляция для охлаждения генератора. Привод генератора осуществляется при помощи шкива 13.

Принцип действия генератора заключается в следующем. При включении замка зажигания на обмотку возбуждения 2 подается напряжение аккумуляторной батареи, которое вызывает появление тока возбуждения. Ток возбуждения, проходя по обмотке возбуждения, создает магнитный поток, рабочая часть которого распределяется по клювообразным полюсам одной полярности. Выходя из полюсов, магнитный поток пересекает воздушный зазор, проходит по зубцам и спинке статора 10, еще раз пересекает воздушный зазор, входит в клювообразные полюсы другой полярности и замыкается через втулку и вал.

При вращении ротора 3 под каждым зубцом статора 10 проходит попеременно то положительный, то отрицательный полюс, т. е. магнитный поток, пересекающий обмотку статора 11, изменяется по величине и направлению. При этом в обмотках фазы будет индуцироваться переменная по величине и направлению ЭДС.

Вгенераторах постоянного тока таким выпрямителем является щеточно-коллек- торный узел, выпрямляющий переменный ток, полученный в обмотках якоря. Развитие полупроводниковой техники позволило применить в генераторах переменного тока более совершенный выпрямитель на полупроводниковых вентилях (диодах). При этом генератор получил качества, которые обеспечили ему широкое распространение в автомобилестроении.

2

Проверка обмотки возбуждения ротора. Исправность обмотки проверяйте те-

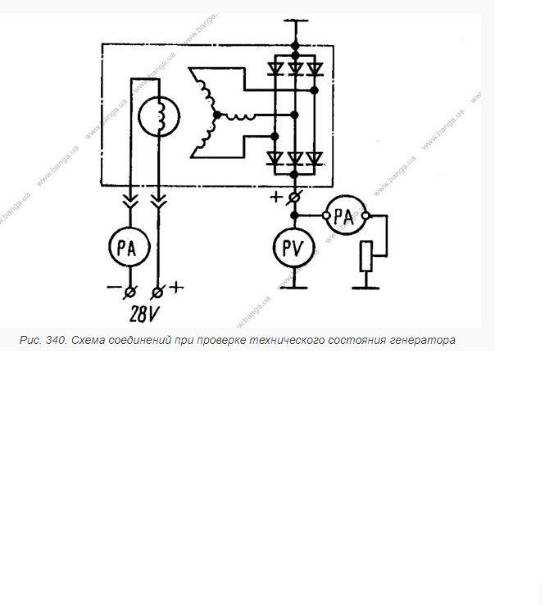

стером (омметром), при этом следите за надежностью контакта наконечников измерительных проводов прибора с контактными кольцами ротора. Величина сопротивления должна соответствовать значению, указанному в технической характеристике генератора, если обмотка не имеет короткозамкнутых витков. Если в обмотке имеется обрыв, то стрелка омметра не отклоняется. Исправность обмотки и надежность прилегания щеток к контактным кольцам можно проверить на стенде, не разбирая генератор. Схема проверки изображена на рис. 340. При напряжении источника питания постоянного тока 28 В, подсоединенного к штекерам обмотки, величина потребляемого тока не должна превышать значения, указанного в технической характеристике генератора. Если в обмотке имеется обрыв, то стрелка амперметра не отклонится.

Замыкание обмотки возбуждения на массу определяйте контрольной лампой или вольтметром под напряжением 220 ... 250 В. Если в течение 1 мин тока не будет, то изоляция обмотки исправна.

Если в обмотке возбуждения обнаружен обрыв, осмотрите места пайки концов обмотки к контактным кольцам и в случае распайки восстановите нарушенное соединение. Если обрыв внутри обмотки или обнаружено межвитковое замыкание или замыкание обмотки на массу, замените ротор.

Обмотку статора проверяйте отдельно, после разборки генератора, с отсоединенными от выпрямительного блока выводами обмотки.

Для определения обрыва в фазной обмотке статора поочередно соединяйте по две фазы обмотки к тестеру (омметру) или через контрольную лампу к источникутока напряжением 12 ... 30 В. В случае обрыва какой-либо из обмоток при соединении ее с выводами двух других стрелка тестера (омметра) не отклоняется, а контрольная лампа не горит. При исправной обмотке фазы показания омметра должны соответствовать значениям, указанным в технической характеристике.

Межвитковое замыкание обмотки статора проверяйте портативным дефектоскопом модели ПДО-1.

3

Замыкание обмотки статора на массу вследствие механического или теплового повреждения изоляции обмотки или выводов проверяйте контрольной лампой под напряжением 220... 250 В включением одного проводника на сердечник статора, а другого — на один из выводов обмотки. Если лампа не загорится, замыкание отсутствует.

Проверьте состояние изоляции проводов обмотки, изоляция не должна иметь следов перегрева.

При обрыве фазного вывода от наконечника, отмотайте один-два витка обмотки, установите изоляционную трубу и спрессуйте или припаяйте наконечник.

НЕИСПРАВНОСТИ ГЕНЕРАТОРА

Загрязнены контактные кольца, Износ щеток в щеткодержателях, Пробой выпрямительного блока, Короткое замыкание обмотки статора, Неисправен регулятор напряжения, Короткое замыкание обмотки ротора,Износ деталей подшипника или его разрушение.

2. Исследование и диагностирование аккумуляторных батарей

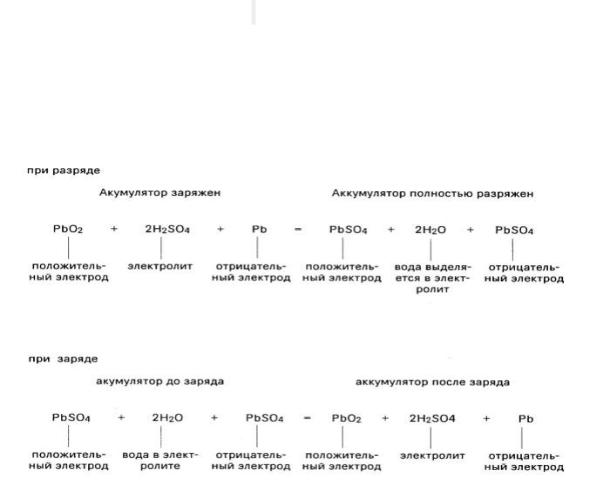

Кроме того, теоретически установлено и доказано практикой, что диоксид свинца PbO2 и губчатый свинец Pb отличаются высокой химической устойчивостью в электролите серной кислоты H2SO4. Количество активного вещества PbO2 на положительных пластинах и Pb на отрицательных пластинах значительно больше, чем теоретически необходимо для получения определенной емкости аккумуляторной батареи. Это соотношение характеризуется коэффициентом использования активного вещества. В свинцово-кислотном аккумуляторе этот коэффициент не превышает 0,4. Следовательно в процессе работы аккумулятора в химическую реакцию с электролитом вступает только 40% активного вещества, остальные 60% не взаимодействуют и

В качестве электролита используют смесь серной кислоты с дистиллированной водой в соотношении 1:3, что обеспечивает плотность электролита 1,27 т/см3.

Проверка должна производиться измерением плотности электролита, а так же замером напряжения на выводных клеммах аккумуляторной батарей. У полностью заряженной батареи, напряжение должно быть не ниже 12 В, и плотность соответствовать норме.

3. Исследование регуляторов напряжения
