Материал: Двенадцатиэтажный жилой дом в г. Вологда

Е_h = 0,045хN=0,045х 833=37,49 кДж

Е_h£ Е_d

где Е_d - расчетная энергия удара, принятого молота, кДж;

Е_d =QxH, (3.2)

где Q- вес ударной части молота, кН;

Н - фактическая высота падения ударной части молота, м;

Е_d =18x1,2= 21,6 кДж

Е_h£ Е_d - условие выполняется

Принятый тип молота должен удовлетворять следующему условию:

(m₁+m₂)/ Е_d £ К, (3.3)

m₁- масса молота, т; (m₁=3,9 т)

m₂- масса сваи с наголовником и подбабка, т; (m₂= 2,25+0,3=2,55 т)

К - коэфициент применимости молота (К=0,6).

(3,9+2,55)/ 21,6 £ 0,6

,30<0,6

Следовательно, для забивки свай можно применять копер на базе трактора КН-2-12 с дизель-молотом МД-1800 с массой ударной части 1,8 т.

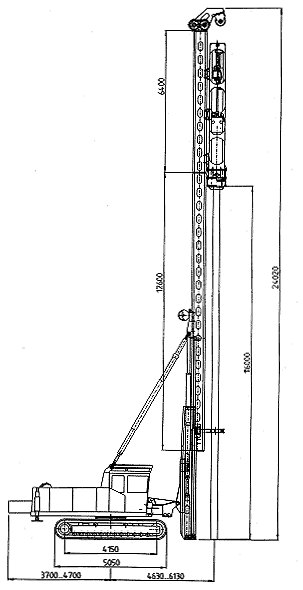

Рисунок 3.1 - Копр КН-2-12

3.4 Организация и технология строительного процесса

До начала выполнения строительно-монтажных (в том числе подготовительных) работ на объекте Генподрядчик обязан получить от Заказчика в установленном порядке разрешительную документацию на:

отвод земельных участков;

ведение строительных работ;

использование существующих транспортных и инженерных коммуникаций.

Основным работам по забивке свай должно предшествовать выполнение следующих мероприятий и работ:

прием от заказчика строительной площадки, подготовленной к производству работ, в том числе, расчистка и планировка площадки, устройство въездов и выездов из котлована, оборудование освещения, обеспечение электроэнергией;

доставка и складирование в штабеля на стройплощадке элементов свай;

проверка заводских паспортов на сваи;

проверка соответствия маркировки на сваях их действительным размерам;

проведение разметки свай по длине;

определен порядок перемещения сваебойного агрегата и автокрана по свайному полю;

произведена разбивка осей свайного поля и мест погружения свай;

доставка сваебойного оборудования на стройплощадку;

На каждой свае наносится краской ее порядковый номер и длина, а также разметка по длине на той части, которая будет возвышаться над землей после установки на грунт. Разметку следует выполнять несмываемой краской на видимой при погружении стороне сваи через 0,5 м, с выделением метровых рисок числами, обозначающими расстояние от ее нижнего торца.

По окончании земляных работ перед устройством фундаментов из забивных свай необходимо тщательно проверить расположение разбивочных осей свайного поля и вынести их на строительную обноску, устанавливаемую на расстоянии не менее трех метров от бровки котлована.

Основание свайного ростверка должно быть тщательно выверено по нивелиру в соответствии с проектными отметками.

Для разбивки осей свайного поля применяется инвентарная трубчатая обноска. Положение разбивочных осей свай фиксируется струнами из стальной проволоки, натягиваемыми по осям на обноске, переносится на дно котлована с помощью отвесов, опускаемых с натянутых струн.

Вне пределов осадок грунта устанавливаются временные реперы.

В зоне работ сваебойного агрегата должно быть необходимое количество свай, уложенных в местах, предусмотренных проектом производства работ. При этом должна быть обеспечена возможность подъема и установки свай на место забивки без перетаскивания их волоком и без дополнительного перемещения сваебойного агрегата.

Сваи следует хранить в штабелях горизонтальными рядами с одинаковой ориентацией торцов свай. Между горизонтальными рядами свай (при складировании и транспортировании) должны быть уложены прокладки, расположенные рядом с подъемными петлями, или в случае отсутствия петель в местах, предусмотренных для захвата свай при их транспортировании.

Высота штабеля свай не должна превышать ширину штабеля более чем в два раза и не должна быть более 2,5 м.

Расположение штабелей должно быть удобным для производства погрузо-разгрузочных операций с помощью кранов. Площадка со сваями должна располагаться в радиусе действия монтажного крана.

Погрузку и разгрузку свай квадратного сечения следует производить за подъемные петли. Подъем свай квадратного сечения на копер следует производить стропом, закрепленным за сваю у фиксирующего штыря или у верхней подъемной петли, если это допускается требованиями рабочих чертежей на сваи конкретного типа, при этом строповка непосредственно за подъемную петлю или штырь запрещается.

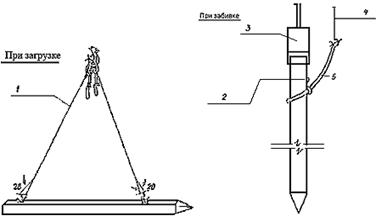

Рисунок 3.2 - Схемы строповки свай: 1 - строп 4-ветвевой грузоподъемностью 10 т и длиной стропа 6 м; 2 - монтажная петля; 3 - дизель-молот; 4 - трос на блок стрелы копра; 5 - строп универсальный канатный грузоподъемностью 3,2 т и длиной стропа 4 м.

Примечание. Сваи длиной 7 м и более при подъеме на копер стропуются возле специального штыря, выступающего из тела сваи.

При спланированной поверхности строительной площадки допускается перемещение сваи к сваебойному агрегату волоком на расстояние не более 6 м, через нижний отводной блок.

Для повышения трещиностойкости железобетонные сваи рекомендуется пропитывать составами на основе нефтебитума. Необходимость нанесения защитного покрытия на сваи устанавливается проектной организацией в зависимости от местных условий.

Организация работ по забивке свай включает в себя следующие работы: подтягивание и подъем сваи автокраном на копер с одновременным заведением ее головной части в гнездо наголовника в нижней части молота; установка сваи в направляющих в месте забивки; после установки сваи на точку забивки отклонение острия сваи от проектного положения в плане должно быть не более 1 см. Копровая стрела и свая должны быть приведены в вертикальное положение с соблюдением соосности сваи и молота.

К полной забивке можно переходить только после того, как будет обеспечено погружение элемента в заданной точке и в заданном направлении.

При отклонении положения сваи от вертикали более чем на 1% сваю выправляют подпорками, стяжками и т.п., или извлекают и забивают вновь.

В процессе забивки элементов сваи должно вестись наблюдение за соответствием скорости погружения характеру грунтовых пластований. Быстрое погружение сваи, когда ее острие проходит плотные слои грунта, может свидетельствовать об ее изломе. В этом случае следует прекратить забивку и вызвать представителя проектной организации для принятия соответствующего решения.

В процессе забивки составных свай особое внимание должно быть уделено техническому состоянию молота, так как для передачи на сваю всей энергии удара продольные оси ударной части молота и элемента свай должны совпадать, т.е. удар должен быть центральным.

Забивка свай молотами должна производиться с применением наголовников, оснащенных деревянными прокладками, соответствующими поперечному сечению сваи. Зазоры между боковой гранью сваи и стенкой наголовника не должны превышать 1 см с каждой стороны.

Передвижение копровой установки и срезание сваи по заданной отметке.

Верх железобетонных свай срубают отбойным молотком, арматуру срезают газовой резкой. Обнажившуюся арматуру затем сваривают с арматурой ростверка.

При погружении свай в зимнее время слой промерзшего грунта в точке засыпки должен быть пройден пробойником, бурением.

При глубине промерзания более 0,3 м рекомендуется производить или оттаивание грунта в местах забивки прогревом с помощью ТЭНов, или пробивку лидирующих отверстий специальной желонкой конструкции СУ-24 Главмосстроя, или бурение ямобуром.

До начала работ по устройству ростверка должны быть закончены работы по забивке свай и срубке их голов. Подачу бетона, арматуры и опалубки производить с помощью автокрана по захваткам. Бетонную смесь на объект доставлять централизовано. Подачу смеси к месту укладки осуществлять в поворотных ковшах. Уплотнение бетонной смеси производить глубинными вибраторами И-21А. Распалубку ростверка производить после достижения бетоном прочности, обеспечивающей сохранность поверхности и кромок углов конструкции(через 2-3 суток).

Для освещения территории стройплощадки и рабочих мест в темное время суток использовать передвижные металлические мачты высотой 10 метров на 8 прожекторов типа ПЗС -35 каждая.

.5 Требования по качеству, перечень актов на скрытые работы, допуски и отклонения

здание фундамент благоустройство персонал

Контроль качества производстве работ по устройству свайного поля должен осуществляться специалистами или специальными службами, оснащенными техническими средствами, обеспечивающими необходимое качество, достоверность и полноту контроля, и возлагается на руководителя производственного подразделения (прораба, мастера), выполняющего свайные работы.

Каждая партия свай, поступающая на строительство, должна сопровождаться документацией согласно ГОСТ 19804-91. При приемке свай следует проверять соответствие их паспортных данных требованиям проекта и нормативной документации на их изготовление - ГОСТ 13015-2003. В документе о качестве свай по ГОСТ 13015-2003 дополнительно должны быть приведены марки бетона по морозостойкости и водонепроницаемости (если эти показатели оговорены в заказе на изготовление свай).

Размеры, отклонения от прямолинейности боковых граней и от перпендикулярности торцевых граней свай, ширину раскрытия поверхностных технологических трещин, размеры раковин, наплывов и околов бетона свай следует проверять методами, установленными ГОСТ 26433 и ГОСТ 26433.1.

Положение острия (или наконечника) сваи относительно центра ее поперечного сечения проверяют измерением расстояния между осью острия (наконечника) и двумя стальными пластинами или угольниками, закрепленными струбцинами в нижней прямоугольной части сваи, или при помощи специального кондуктора.

Размеры и положение арматурных и закладных изделий, а также толщину защитного слоя бетона следует определять по ГОСТ 17625 и ГОСТ 22904.

Толщину защитного слоя бетона следует проверять по верхней и двум боковым граням сваи на двух участках, расположенных между подъемными петлями на расстоянии не менее 100 мм от петли вдоль оси сваи, а для свай с ненапрягаемой арматурой и в торце сваи - в местах расположения продольных стержней.

Для обеспечения требуемой точности расположения свай в процессе работ необходимо проверять наличие и правильность размещения разбивочных штырей, контролировать соответствие положения направляющих мачты копра и других устройств проектному направлению погружения сваи, следить за надежностью крепления наголовника к свае и совпадением оси погружателя с осью сваи.

Кроме контроля за погружением сваи определяют величину отказа путем периодических замеров. Среднюю величину отказа (в мм) определяют делением глубины погружения сваи на количество ударов в залоге (10 ударов). Отказ замеряется нивелиром по рискам на свае, наносимым после каждого залога ударов. Более точные результаты можно получить с помощью специальных приборов - отказомеров.

Для контроля плановой забивки свай следует использовать основные или главные оси здания. При этом нужно найти начальную и конечную точки для крайних свай; по оси разместить положение других свай и закрепить их кольями; проверить по теодолиту положение свай в ряду и на расстоянии 2-3 м закрепить их створными кольями.

При устройстве свайного фундамента необходимо следить за тем, чтобы ось свай при установке и забивке их на местности не отходила от закрепленной линии. В продольном направлении положение можно проверять по теодолиту, устанавливаемому в конечной точке свайного ряда или на створном знаке, закрепляющем ось. В поперечном направлении наблюдение за положением свай можно вести по створным кольям, около которых закреплены вешки. Теодолит и вешки располагают не в центре точки, а в стороне и так, чтобы образовалась вертикальная плоскость, проходящая через боковую поверхность сваи.

Число забивных свай, имеющих тангенс угла наклона продольной оси и вертикали (1/100), не должно превышать 25% от общего количества свай под здание или сооружение.

Если сваи, погруженные с наклоном в одну сторону, расположены в свайном поле группами, необходимо забить дополнительные сваи. При расположении в отдельных местах свай с наклоном дополнительные меры по усилению свайного поля не требуются.

Если сваи при однорядном расположении погружены по всему ряду или частично с наклоном в одну сторону, необходимо забить дополнительные сваи по второму ряду в направлении, противоположном отклонявшемуся ряду свай, с таким расчетом, чтобы дополнительными сваями создавалось шахматное расположение свай.

Защитное антикоррозийное покрытие необходимо наносить механизированным способом после завершения операций, связанных со стыковкой элементов свай, до погружения сваи в грунт.

Защитное покрытие из антикоррозийной мастики "МАГИР" наносится на внешнюю поверхность металлических оголовков, закладных пластин и сварных швов. В процессе выполнения антикоррозийной защиты необходимо вести исполнительную документацию в соответствии с указаниями CНиП 3.04.03.

Когда закончена забивка свай, необходимо определить взаимное положение их рядов и расстояния между сваями, а также сделать запись в журнале поэтапной приемки или составить акт с исполнительным чертежом.

Качество производства работ обеспечивается выполнением требований к соблюдению необходимой технологической последовательности при выполнении взаимосвязанных работ и техническим контролем за ходом работ, изложенным в Проекте организации строительства и Проекте производства работ, а также в Схеме операционного контроля качества работ.

Результаты операционного контроля фиксируются также в Общем журнале

Пример заполнения Схемы операционного контроля качества работ приведен в таблице 3.1.

На объекте строительства должен вестись Общий журнал работ и Журнал авторского надзора проектной организации. Так же должны вестись журналы на специальные виды работ такие, как Журнал геодезического контроля, Журнал сварочных работ, Журнал антикоррозийных работ, Журнал забивки свай. К журналу прилагаются плановые и профильные схемы проектного и фактического положения стены. По данным журнала составляется сводная ведомость забивки свай.

Таблица 3.1 - Контроль качества
