Материал: Датчик скорости в современном автомобиле

датчики (преобразователи) прямого одно- или многоступенчатого преобразования, в которых измеряемая физическая величина преобразуется в

другую физическую величину - выходной сигнал датчика;

датчики (преобразователи) непрямого преобразования, в которых измеряемая физическая величина преобразуется в промежуточную физическую величину, а уже затем эта величина преобразуется в выходной сигнал датчика;

датчики комбинированного типа.

3.2 Общие сведения

Ускорение - динамическая характеристика объекта. Согласно второму закону Ньютона оно возникает только после приложения к объекту какой-либо силы. Перемещение объекта, его скорость и ускорение являются взаимосвязанными физическими величинами: скорость - это первая производная от перемещения, ускорение - его вторая производная. Однако взять производную сильно зашумленного сигнала практически невозможно, поскольку это приводит к возникновению очень больших погрешностей даже при использовании очень сложных схем обработки. Поэтому скорость и ускорение объектов нельзя определять по данным, полученным при помощи детекторов перемещений, и для этого необходимо применять специальные схемы. Как правило, в низкочастотной области (в полосе частот порядка 1 Гц) довольно хорошую точность измерений обеспечивают датчики положения и перемещения объектов. В зоне средних частот (менее 1 кГц) уже предпочтительнее использовать датчики скорости. Тогда как на высоких частотах, когда перемещения соизмеримы с уровнем шума, применяются датчики ускорения.

Скорость движения может быть либо угловой, либо линейной. Она показывает насколько быстро объект движется по прямой линии или насколько быстро он вращается. Измерение скорости зависит от размеров объекта и может выражаться, например, в мм/с или миль/час.

В настоящее время разработана глобальная система навигации, позволяющая определять скорость и положение крупных объектов, таких как наземные и морские транспортные средства, при помощи радиосигналов от большого количества спутников, вращающихся вокруг Земли. Определение скорости и положения таких объектов вычисляется по временным задержкам между сигналами, полученными от разных спутников. Для меньших объектов и меньших расстояний спутниковые системы не подходят. Здесь как правило, применяется метод сравнения с эталонными величинами. Принцип действия таких детекторов часто основан на измерении перемещений объекта относительно некоторого эталонного объекта, который часто входит в состав самого детектора. Поэтому чувствительный элемент, реагирующий на перемещение объекта, является одним из компонентов многих датчиков скорости и ускорения. Иногда таких элементов в составе датчиков скорости и акселерометров нет, поскольку они сами преобразуют свое движение в электрические сигналы. Например, в соответствии с законом Фарадея, магнит, двигающийся в катушке индуктивности, приводит к возникновению в ней напряжения. Это напряжение пропорционально скорости движения магнита и силе поля. Линейные датчики скорости построены на этом принципе магнитной индукции. В их состав входит постоянный магнит и катушка индуктивности определенной формы. Выходное напряжение на катушке прямо пропорционально относительной скорости магнита в пределах рабочей зоны.

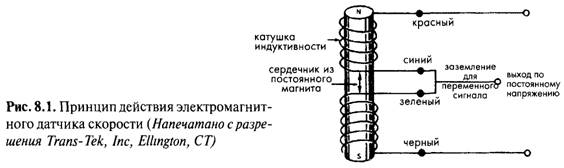

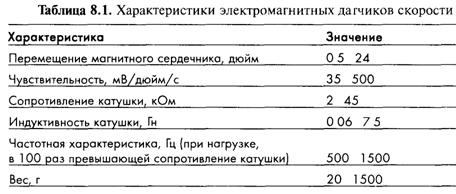

В электромагнитных датчиках скорости оба конца магнита находятся внутри катушки. При такой конструкции на выходе катушки будет всегда нулевое напряжение, поскольку напряжения, индуцируемые разными концами магнита будут взаимно уничтожать друг друга. Чтобы этого не происходило, катушка делится на две части. Северный полюс магнита индуцирует ток в одной половине катушки, а южный - в другой (рис. 8.1). Обе катушки подключены последовательно друг с другом, но в противоположных направлениях. Выходной сигнал такого устройства пропорционален скорости движения магнита. Максимальное значение измеряемой скорости определяется в основном входными цепями интерфейсной электронной схемы, а минимальное - уровнем шума, особенно от расположенных рядом мощных устройств переменного тока. В таблице 8.1 приведены типовые характеристики электромагнитного датчика скорости. Такие датчики очень похожи на детекторы положения на основе ЛРДТ, за исключением того, что ЛРДТ с подвижным ферромагнитным сердечником относится к активным устройствами, в то время как сенсоры скорости являются пассивными, и в них движущимся элементом является сам постоянный магнит. Это означает, что они сами по себе являются генераторами тока и им для их работы не требуется сигнал возбуждения. Очевидно, что линейные датчики скорости детектируют скорость в пределах расстояния, ограниченного их размерами, поэтому они в основном используются для измерения скорости вибраций. Угловой датчик скорости, реализованный на этом же принципе, непрерывно меряет скорость вращения, и в них нет ограничений на количество оборотов.

.3 Спидометр

Спидометр - прибор, показывающий скорость движения автомобиля

Назначение

Причин, по которым водителю необходимо контролировать скорость автомобиля, несколько. Основная - ограничения скорости на дорогах общего пользования. Так как допустимая скорость движения по тем или иным дорогам бывает разной, то приходится все время сверяться с показаниями спидометра. Есть и еще один нюанс. В комплект спидометра входит счетный узел, показывающий расстояние, пройденное автомобилем за все время. Называется он - одометр. Благодаря ему, можно точно определить наступление момента, когда нужно менять, к примеру, фильтры или масло. Информация о пробеге также является не последним фактором при покупке подержанного авто. Кроме того одометр может показывать и промежуточные данные о пройденных километрах. На автомобилях, которые не оснащены бортовым компьютером, такая функция одометра удобна для расчета расхода топлива, или для того чтобы засечь расстояние, скажем, от работы до дома.

Художник и изобретатель Леонардо до Винчи в 1500 году создал эскиз прибора, который мог определять скорость движения экипажа. Но прошло порядка трехсот лет, прежде чем подобный механизм стали использовать для измерения скорости паровозов.

Изобретение же автомобильного спидометра приписывают инженеру Отто Шульцу. Появление устройства датируется 1902 годом. Считается, что первой автомобильной компанией, которая стала устанавливать спидометры на приборную панель <https://wiki.blamper.ru/salon/pribornaya-panel-3659>, была Oldsmobile. Как и любое другое хоть сколько-нибудь сложное новое устройство, спидометр стоил дорого и в штатную комплектацию не входил . Тем не менее, вскоре наличие спидометра стало обязательным условием эксплуатации автомобиля. Большинство моделей автомобилей оборудовались сразу двумя спидометрами: маленьким и большим. Второй нужен был для того, чтобы полицейский мог рассмотреть на нем скорость проезжающей мимо машины.

Принцип работы спидометров остается практически неизменным на протяжении ста лет. За это время менялся лишь механизм самого индикатора. Так, одно время были популярны ленточные спидометры. Вместо привычной сегодня стрелки, в горизонтальном окошке с делениями перемещалась лента. Такие спидометры были особенно популярны в Америке и Японии в 60-70 годах. Устройства такого типа можно было встретить и на советских автомобилях, к примеру, на Газ 24. Существовали и так называемые барабанные спидометры. Они стояли на многих довоенных автомобилях различных компаний. Скорость в них отображалась благодаря крутящемуся барабану с нанесенными на него цифрами.

Все это о механических спидометрах, цифровые же появились сравнительно недавно - в 1993 году .

Устройство и принцип действия

Спидометры бывают двух типов: механические и электронные. Если первые снабжаются механическим индикатором, вроде стрелки, то вторые, могут вместо этого иметь индикатор электронный - цифры на дисплее. Остановимся отдельно на устройстве и принципах работы каждого типа.

Наиболее популярный тип механического спидометра - магнитно-индукционный. Он включает в себя два механизма: скоростной и счетный. Первый состоит из троса (гибкий вал), магнитного диска, катушки и пружины. Трос соединен с датчиком, расположенным на валу коробки передач. Датчик преобразует движение вала во вращение троса. Вращаясь, трос раскручивает магнитный диск. Сверху диска расположена вращающаяся катушка с осью. Движение диска создает магнитный поток, который возбуждает в свою очередь токи в катушке. В связи с этим воздействием катушка тоже начинает крутиться вслед за диском. Пружина ограничивает ее поворот углом, зависящим от скорости вращения диска. Пружина имеет определенную настроенную жесткость, от чего зависит точность спидометра. На конце вращающейся вместе с катушкой оси закреплена стрелка спидометра.

Счетный узел спидометра также имеет привод в виде троса. Сам счетчик представляет собой несколько барабанов, которые последовательно соединяются зубчатой передачей. Благодаря этому, на десять поворотов первого барабана, приходится один поворот следующего за ним, и так далее. Обычно для счетчика используется пять барабанов. Таким образом, его максимальный показатель будет равен 99 999. По достижении этой цифры счетчик обнуляется.

Электронный спидометр внешне никак не отличается от механического. Но в отличие от него, датчик скорости в электронном спидометре уже не крутит гибкий вал, а передает электрические импульсы, повинуясь которым стрелка прибора поворачивается. Движение стрелки зависит от количества полученных за единицу времени импульсов.

Одометр в этом случае устроен таким же образом, за исключением того, что барабаны приводятся в движение маленьким электрическим мотором.

Достоинства и недостатки

Сегодня механический тип спидометров практически не используется. Во-первых потому, что его погрешность значительно больше, нежели у электронного: 15% против 5%. Во-вторых механический привод и детали такого спидометра со временем подвергается износу и подлежит замене. А это довольно трудоемкая операция, так как трос необходимо проложить ровно, без единого перегиба.

3.4 Какие датчики применяются в современном автомобиле?

датчик скорость автомобиль

ДСА устанавливается на коробке переключения передач (см. Фото-2) на механизме привода спидометра. Демонтаж его производят после (при выключенном зажигании) отключения контактного разъема и тросика привода спидометра (если он установлен) отвернув датчик с привода спидометра. Монтаж ДСА производят в обратной демонтажу последовательности. При неисправностях цепи соединения ДСА, контроллер заносит в ОЗУ код "24" и зажигает лампу "CHECK ENGINE", таким образом, указывая о необходимости диагностики. Одним из ярко выраженных симптомов неисправности датчика скорости служит остановка работы двигателя на Х.Х. при движении автомобиля накатом. Однако не следует забывать, что аналогичная ситуация может произойти при временных неисправностях датчика массового расхода воздуха (ДМРВ), но лампа "CHECK ENGINE", в этом случае, загорается не всегда. По этому признаку можно предварительно судить о том какой именно датчик вышел из строя.

Чаще всего выход из строя ДСА связан с работой тросика спидометра. Если данный тросик имеет на своей поверхности какие-либо заусенцы, разрывы или просто затруднено его вращение в защитной оплетке, это может привести к выходу из строя датчика скорости. Кроме того, часто из-за этой причины датчик скорости выходит из строя именно на высокой скорости движения. Металлический стержень, который передавал вращение, расплавил пластмассу и, как это видно на фото, просто вывалился. С другой стороны, тросик спидометра просто разбил свое посадочное место и соответственно перестал в нем фиксироваться, что и привело к отказу нормальной работы спидомера. Так как эл.цепь датчика не пострадала, лампа "CHECK ENGINE" не зажигалась из-за отсутствия зафиксированных ошибок данной цепи. В данном случае проблема была решена простой заменой тросика спидометра и датчика скорости на новые. Для исключения подобной ситуации, пока тросик спидометра исправен, его следует смазать моторным маслом.

3.5 Эффект Холла

Большинство современных датчиков, которые используются в автомобилестроениях для измерения скорости, основаны на эффекте Холла.

Эффектом Холла называется появление в проводнике с током плотностью j, помещённом в магнитное поле Н, электрического поля Ех, перпендикулярного Н и j. При этом напряжённость электрического поля, называемого ещё полем Холла, равна

Ex = RHj sin a, (1):

Рис 1.1

где a угол между векторами Н и J (a<180°). Когда H^j, то величина поля Холла Ех максимальна: Ex = RHj. Величина R, называемая коэффициентом Холла, является основной характеристикой эффекта Холла. Эффект открыт Эдвином Гербертом Холлом в 1879 в тонких пластинках золота. Для наблюдения Холла эффекта вдоль прямоугольных пластин из исследуемых веществ, длина которых l значительно больше ширины b и толщины d, пропускается ток:

I = jbd (см. рис.);

здесь магнитное поле перпендикулярно плоскости пластинки. На середине боковых граней, перпендикулярно току, расположены электроды, между которыми измеряется ЭДС Холла Vx:

Vx = Ехb = RHj/d. (2)

Так как ЭДС Холла меняет знак на обратный при изменении направления магнитного поля на обратное, то Холла эффект относится к нечётным гальваномагнитным явлениям.

Простейшая теория Холла эффекта объясняет появление ЭДС Холла взаимодействием носителей тока (электронов проводимости и дырок) с магнитным полем. Под действием электрического поля носители заряда приобретают направленное движение (дрейф), средняя скорость которого (дрейфовая скорость) vдр¹0. Плотность тока в проводнике j = n*evдр, где n - концентрация числа носителей, е - их заряд. При наложении магнитного поля на носители действует Лоренца сила: F = e[Hvдp], под действием которой частицы отклоняются в направлении, перпендикулярном vдр и Н. В результате в обеих гранях проводника конечных размеров происходит накопление заряда и возникает электростатическое поле - поле Холла. В свою очередь поле Холла действует на заряды и уравновешивает силу Лоренца. В условиях равновесия eEx = еНvдр, Ex =1/ne Hj, отсюда R = 1/ne (cмз/кулон). Знак R совпадает со знаком носителей тока. Для металлов, у которых концентрация носителей (электронов проводимости) близка к плотности атомов (n»1022См-3), R~10-3(см3/кулон), у полупроводников концентрация носителей значительно меньше и R~105 (см3/кулон). Коэффициент Холла R может быть выражен через подвижность носителей заряда m = еt/m* и удельную электропроводность s = j/E = еnvлр/Е:

=m/s (3)

Здесь m*- эффективная масса носителей, t - среднее время между двумя последовательными соударениями с рассеивающими центрами.

Иногда при описании Холла эффекта вводят угол Холла j между током j и направлением суммарного поля Е: tgj= Ex/E=Wt, где W - циклотронная частота носителей заряда. В слабых полях (Wt<<1) угол Холла j»Wt, можно рассматривать как угол, на который отклоняется движущийся заряд за время t. Приведённая теория справедлива для изотропного проводника (в частности, для поликристалла), у которого m* и t их- постоянные величины. Коэффициент Холла (для изотропных полупроводников) выражается через парциальные проводимости sэ и sд и концентрации электронов nэ и дырок nд:
