Трубки / быстроразъемные соединения
Быстрое и надежное подключения жидкостей, газов, сжатого воздуха и вакуума. Быстроразъемные соединения CPC специально предназначены для удобного подключения и отключения различных трубок, емкостей, приборов и устройств. Их отличает высокое качество, надежность, небольшие размеры, максимально возможная величина потока, простота работы (можно работать одной рукой), а также изящный внешний вид. Они соответствуют самым строгим требованиям наших клиентов.
B продаже имеются соединения CPC, изготовленные из двух различных материалов: ПФЛ (полиформальдегид) или ПП (полипропилен). Соединения CPC могут быть снабжены обычными наконечниками или резьбовыми наконечниками для трубок, резьбовыми соединениями или соединениями для монтажа на корпус, с запорными кранами, либо без них. Герметичность соединениям CPC придает уплотнительное кольцо. Все разъемы штырькового и гнездового типа, предназначенные для работы в одном диапазоне скоростей потока, являются взаимно совместимыми.
Пружина / фиксатор: Нержавеющая сталь V4A
Корпус из ПФЛ:
Прокладка (стандарт): Buna-N
Рабочее давление при 20ºС: от вакуума до 10 бар
Диапазон рабочих температур: от -40 °C до +80 °C
Корпус из ПП:
Прокладка (стандарт): ЭПДМ
Рабочее давление при 20 ºС: до 8 бар
Диапазон рабочих температур: от 0 °C до +110 °C
Применение

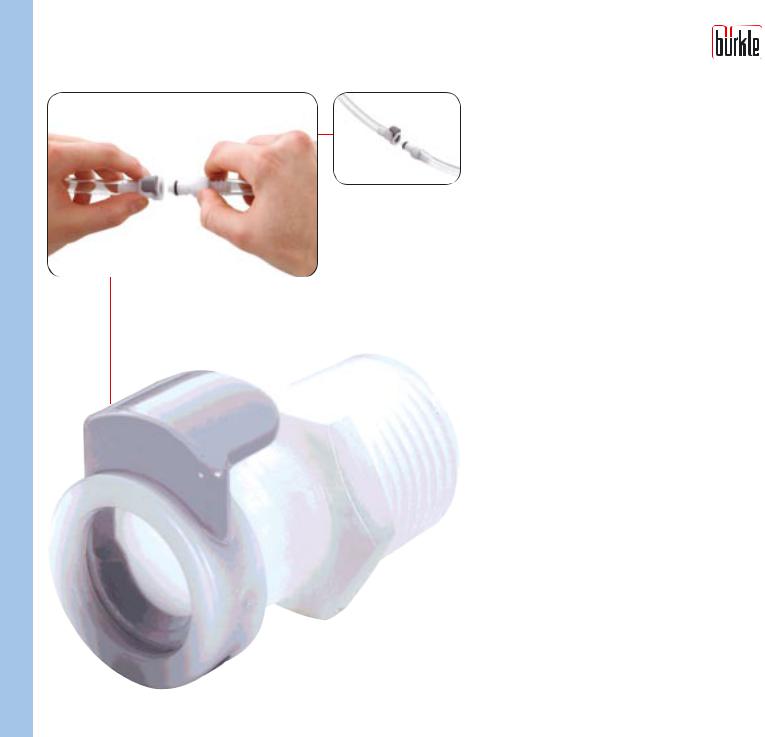

1.Для того, чтобы соединить разъемы штырькового и гнездового типа, необходимо вставить один в другой до щелчка, после чего откроется пропускной клапан.
2.При разъединении разъемов (это можно легко сделать одной рукой) пропускные клапаны автоматически закрываются, что позволяет избежать протечек
230

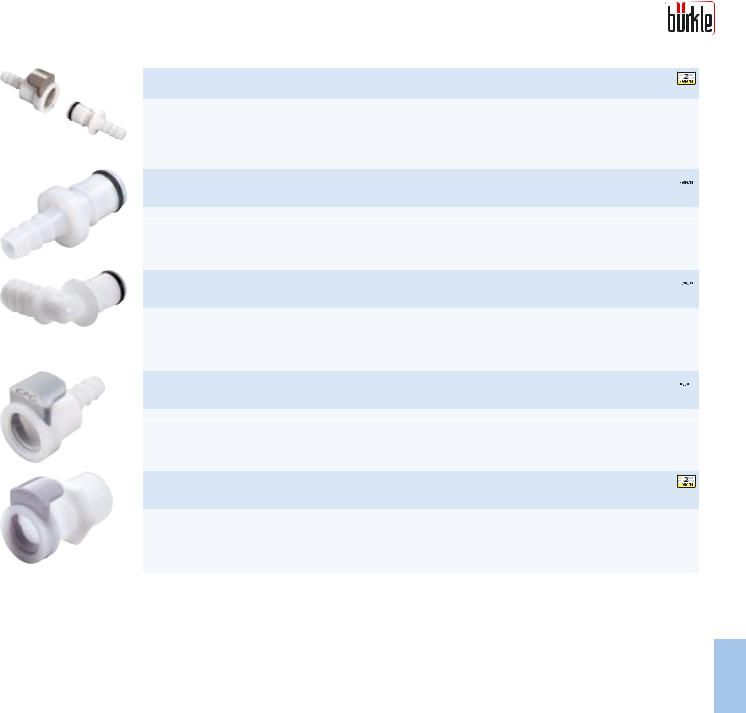

Соединения для трубок, 100% пластик (ПФЛ), номинальный диаметр 6,4 мм
Соединения для трубок, 100% пластик (ПФЛ), ном. Ø отверстия 6,4 мм, комплект
Исполнение |
Внутр. Ø шланга мм |
Способ присоединения |
Ном. размер мм |
Длина мм |
№ арт. |
|
Соединение в комплекте, |
6,4 |
Патрубок |
6,4 |
54 |
8780-1040 |
N3 |
без клапана |
|
|
|
|
|
|
Соединение в комплекте, |
9,5 |
Патрубок |
6,4 |
54 |
8780-1060 |
N3 |
без клапана |
|
|
|
|
|
|
Соединениядлятрубок(штырьковоготипа)100%пластик(ПФЛ),ном.Øотверстия6,4мм,патрубоксобычнымнаконечникамдлятрубок
Исполнение |
Внутр. Ø шланга мм |
Способ присоединения |
Ном. размер мм |
Длина мм |
№ арт. |
|
Штуцер, без клапана |
6,4 |
Патрубок |
6,4 |
36 |
8782-1040 |
N3 |
Штуцер, без клапана |
9,5 |
Патрубок |
6,4 |
36 |
8782-1060 |
N3 |
Соединениядлятрубок(штырьковоготипа),100%пластик(ПФЛ),ном.Øотверстия6,4мм,уголковойпатрубок,собычнымнаконечникамдлятрубок
Исполнение |
Внутр. Ø шланга мм |
Способ присоединения |
Ном. размер мм |
Длина мм |
№ арт. |
Уголковые патрубки, без |
9,5 |
Патрубок |
6,4 |
23 |
8783-1060 N3 |
клапана |
|
|
|
|
|
Соединениядлятрубок(гнездовоготипа),100%(ПФЛ),ном.Øотверстия6,4мм,соединениедлятрубоксобычнымнаконечникамдлятрубок
Исполнение |
Внутр. Ø шланга мм |
Способ присоединения |
Ном. размер мм |
Длина мм |
№ арт. |
|
Соединение, без клапана |
6,4 |
Патрубок |
6,4 |
34 |
8781-1040 |
N3 |
Соединение, без клапана |
9,5 |
Патрубок |
6,4 |
34 |
8781-1060 |
N3 |
Соединениядлятрубок(гнездовоготипа),100%пластик(ПФЛ),ном.Øотверстия6,4мм,соединениедлятрубоксвнешнейрезьбой
Исполнение |
Резьбовое соединение |
Способ присоединения |
Ном. размер мм |
Длина мм |
№ арт. |
Соединение, без клапана |
3/8'' NPT |
Резьбовое соединение |
6,4 |
35 |
8783-1062 N3 |
231

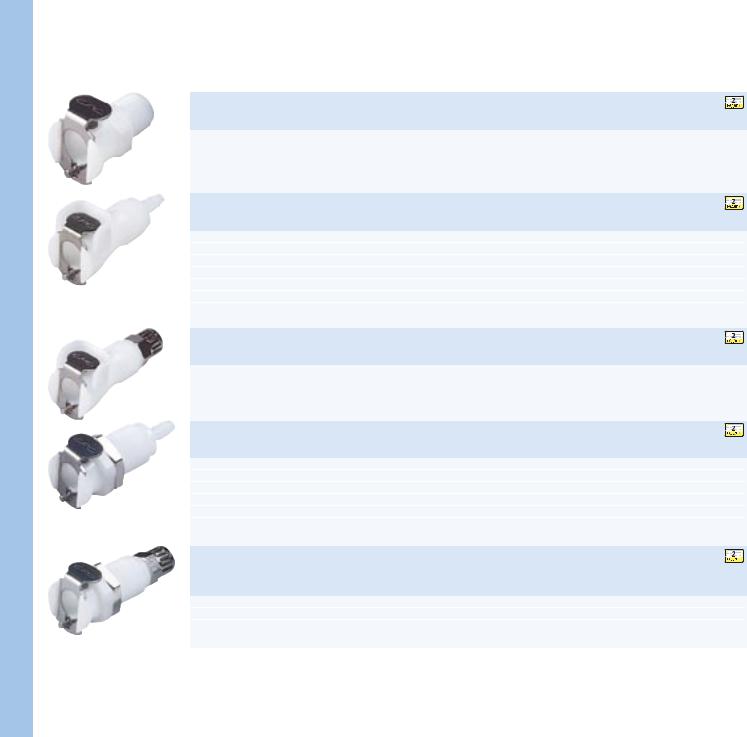

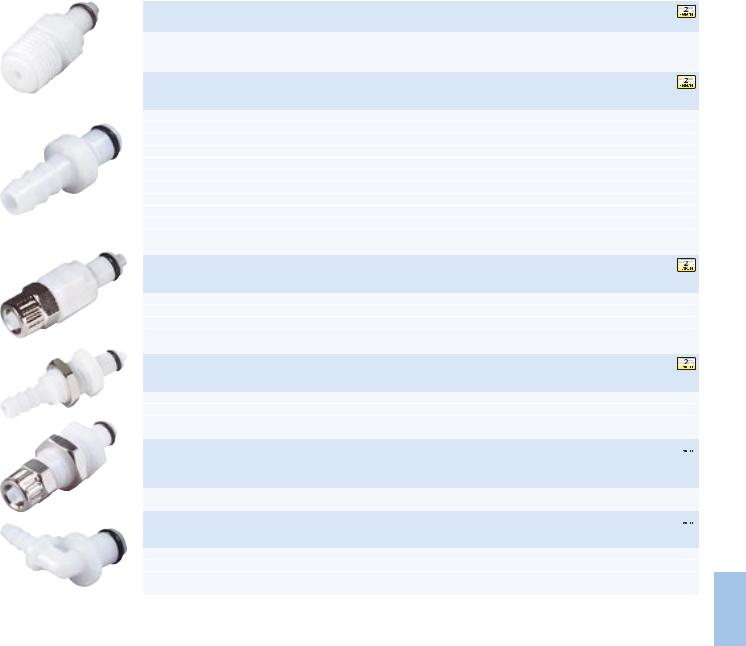

Быстроразъёмные соединения (гнездового типа), номинальный Ø отверстия 6,4 мм
Быстроразъёмные соединения (гнездового типа), ном. Ø отверстия 6,4 мм, соединение для трубок с внешней резьбой
Резьбовое соединение |
Материал |
Исполнение |
Длина мм |
№ арт. |
|
1/4'' BSP |
ПФЛ |
без клапана |
29 |
8760-1041 |
N3 |
1/4'' NPT |
ПФЛ |
без клапана |
29 |
8760-1042 |
N3 |
3/8'' BSP |
ПФЛ |
без клапана |
29 |
8760-1061 |
N3 |
1/4'' BSP |
ПФЛ |
с клапаном |
29 |
8760-1141 |
N3 |
1/4'' NPT |
ПФЛ |
с клапаном |
29 |
8760-1142 |
N3 |
1/4'' NPT |
ПП |
с клапаном |
29 |
8760-2141 |
N3 |
3/8'' NPT |
ПП |
с клапаном |
29 |
8760-2161 |
N3 |

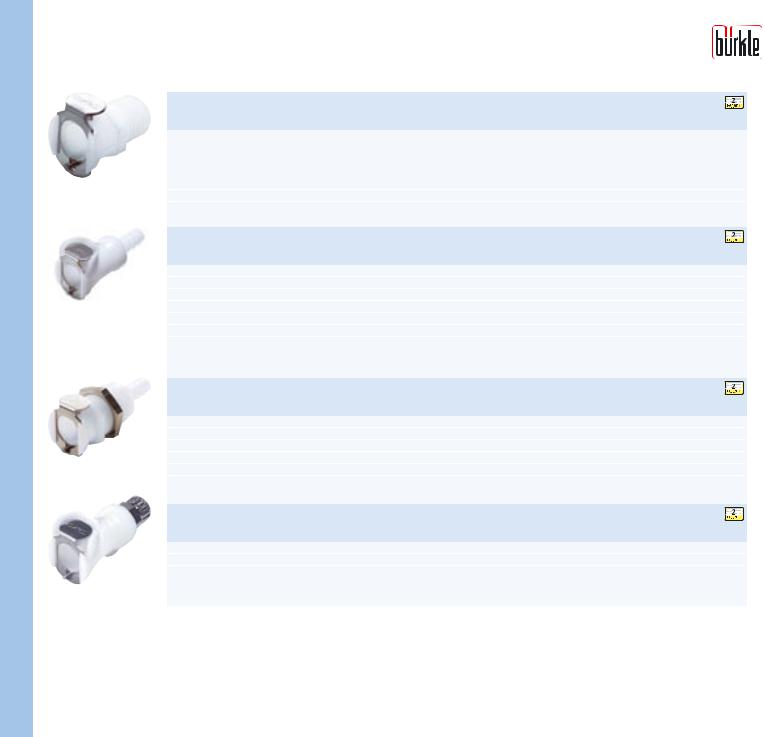

Быстроразъёмные соединения (гнездового типа), ном. Ø отверстия 6,4 мм, соединение для трубок с обычными наконечниками
Внутр. Ø шланга мм |
Материал |
Исполнение |
Длина мм |
№ арт. |
|
6,5 |
ПФЛ |
без клапана |
50 |
8761-1040 |
N3 |
8 |
ПФЛ |
без клапана |
50 |
8761-1050 |
N3 |
9,5 |
ПФЛ |
без клапана |
50 |
8761-1060 |
N3 |
6,5 |
ПФЛ |
с клапаном |
50 |
8761-1140 |
N3 |
8 |
ПФЛ |
с клапаном |
50 |
8761-1150 |
N3 |
9,5 |
ПФЛ |
с клапаном |
50 |
8761-1160 |
N3 |
6,5 |
ПП |
с клапаном |
50 |
8761-2140 |
N3 |
9,5 |
ПП |
с клапаном |
50 |
8761-2160 |
N3 |
Быстроразъёмные соединения (гнездового типа), ном. Ø отверстия 6,4 мм, для монтажа на корпус с обычными наконечниками
Внутр. Ø шланга мм |
Материал |
Исполнение |
Ø монтажного отверстия мм |
Длина мм |
№ арт. |
|
6,5 |
ПФЛ |
без клапана |
19 |
50 |
8763-1040 |
N3 |
8 |
ПФЛ |
без клапана |
19 |
50 |
8763-1050 |
N3 |
6,5 |
ПФЛ |
с клапаном |
19 |
50 |
8763-1140 |
N3 |
8 |
ПФЛ |
с клапаном |
19 |
50 |
8763-1150 |
N3 |
9,5 |
ПФЛ |
с клапаном |
19 |
50 |
8763-1160 |
N3 |
9,5 |
ПП |
с клапаном |
19 |
50 |
8763-2160 |
N3 |
Быстроразъёмные соединения (гнездового типа), ном. Ø отверстия 6,4 мм, соединение для трубок с резьбовыми наконечниками
Внутр. х внешн. Ø шланга мм |
Материал |
Исполнение |
Длина мм |
№ арт. |
|
4 x 6 |
ПФЛ |
с клапаном |
47 |
8762-1140 |
N3 |
8 x 10 |
ПФЛ |
с клапаном |
50 |
8762-1310 |
N3 |
6 x 8 |
ПФЛ |
с клапаном |
50 |
8762-1380 |
N3 |
